De Jukebox van binnen

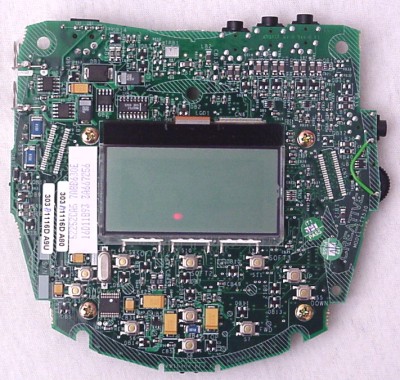

Voor de geïnteresseerden hebben we de Jukebox ook nog even opengedraaid, zodat we kunnen analyseren hoe het apparaat nu precies werkt. Na het losdraaien van vijf schroefjes, kun je de plastic kapjes weghalen, waarna je een klein compact printplaatje overhoudt. Op de bovenkant zien we duidelijk in het midden het LCD display zitten, op de achterkant is de harddisk verwerkt.

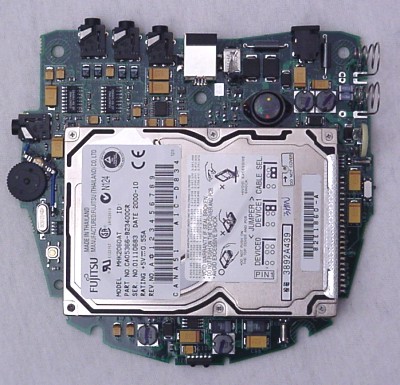

Zoals te zien is er gebruik gemaakt van een standaard 2,5” notebook harddisk van het merk Fujitsu. Voor mensen die 6 GB aan opslagcapaciteit in hun Jukebox niet genoeg vinden, is het zelfs mogelijk deze harddisk te verwisselen voor een groter model. 20 GB notebook harddisks zijn de laatste tijd bijvoorbeeld geen uitzondering meer. Op de bekende website Tom’s Hardware Guide is een uitgebreide handleiding te vinden over hoe de harddisk binnen de Jukebox verwisseld dient te worden.

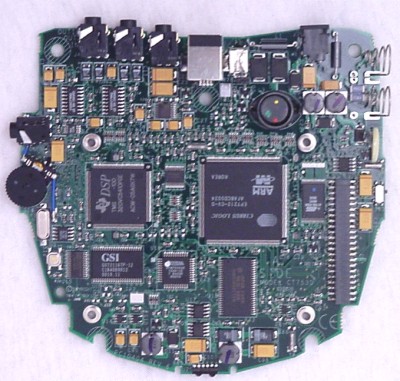

Schroeven we de harddisk los, dan zien we daaronder het kloppend hart van de Creative Jukebox: de Cirrus Logic EP7212 microcontroller:
Deze Cirrus Logic EP7212 kon wel speciaal voor de Jukebox gemaakt zijn. Deze microcontroller met ruwweg de performance van een Intel Pentium 100 MHz processor, biedt namelijk vrijwel alles wat de Jukebox nodig heeft: uitgebreide audio decoding mogelijkheden, een DRAM controller, een LCD controller, een seriële interface die gebruikt kan worden voor onder andere USB en dat alles gecombineerd met een zeer laag stroomverbruik. Deze chip is door Cirrus Logic dan ook speciaal gemaakt voor PDA’s die van geavanceerde audio-mogelijkheden voorzien moeten worden. Meer informatie over deze EP7212 chip is op deze webpagina te vinden.
Naast de Cirrus Logic chip zien we onder andere ook nog een DSP chip van Texas Instruments. Deze DSP chip wordt vermoedelijk gebruikt om de equalizer en EAX effecten te implementeren. Meer informatie over deze TI 320VC5410 chip is te vinden op deze website.
De Creative Jukebox ziet er van binnen in ieder geval zeer verzorgd uit. Het blijkt wel dat Creative genoeg aandacht aan dit product heeft besteed, want alle componenten zitten zeer compact en doordacht bij elkaar.
