33 Haswell moederborden vergelijkingstest: 26x Z87, 4x H87 en 3x B85

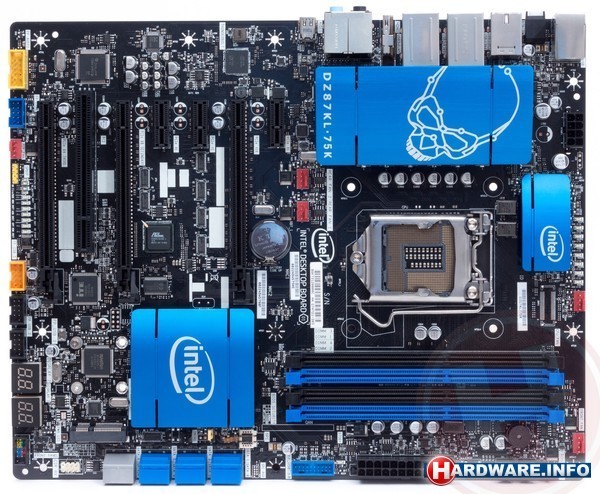

Intel DZ87KLT75K

Intel stuurde ons samen met de processors ook hun eigen Z87-moederbord, de DZ87KLT75K. We moeten er bijna een traantje bij wegpinken, want naar alle waarschijnlijkheid is dit het laatste high-end Intel-moederbord dat we ooit zullen testen. Intel heeft immers aangegeven de markt van losse moederborden te willen verlaten en de verkoop daarvan puur aan de ASUS'en en Gigabytes van deze wereld over te willen laten. Intels ontwerpers lijken echter nog niet gedemotiveerd, want ze hebben desalniettemin geprobeerd om van de DZ87KLT75K wat bijzonders te maken.

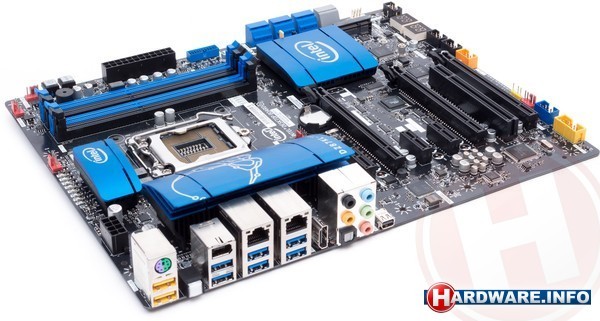

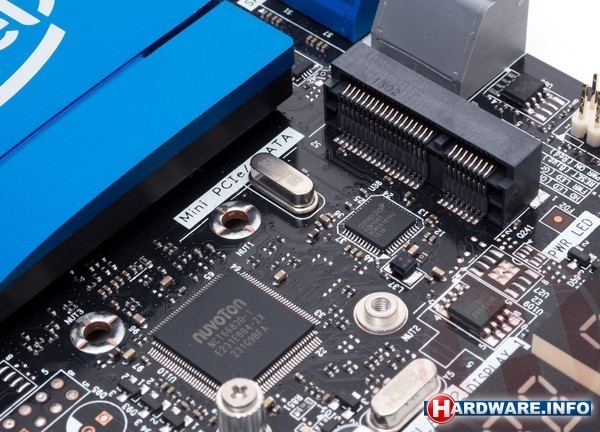

Het bord biedt drie PCI-Express sloten met in totaal 20 lanes (16/0/4 en 8/8/4). Daarnaast is er twee maal PCI-Express x1 en éénmaal PCI. We tellen acht Serial ATA 600 poorten, waarvan de laatste twee worden verzorgd door een ASMedia ASM1061 controller. Eén SATA600-poort wordt gedeeld met een mSATA-connector. USB 3.0 is er acht keer, waarvan zes keer extern. USB 2.0 tellen we eveneens acht keer. Naast USB biedt het bord echter ook Firewire. Het nut daarvan ontgaat ons een beetje anno 2013, maar als je toevallig nog Firewire-producten in huis hebt kan het een voordeel zijn. Firewire vinden we dus niet zo belangrijk, maar prettig is wel de aanwezigheid van Thunderbolt, iets wat we slechts bij opvallend weinig borden in deze test tegenkomen. Een PLX-chip zorgt ervoor dat de Thunderbolt-controller netjes vier PCI-Express lanes vanuit de CPU deelt met de PCI-Express uitbreidingssloten. Thunderbolt maakt het natuurlijk ook mogelijk een scherm via DisplayPort aan te sluiten. De enige andere geboden optie is HDMI.

Het bord heeft twee Gigabit LAN-aansluitingen, beide uiteraard verzorgd door Intel chips. Hoe dan ook is dat goed nieuws; zaken als Smart Connect worden dan ook juist ondersteund. De gebruikte audio-codec is de Realtek ALC898, op zich een prima keuze, maar bij andere borden worden we natuurlijk al verwend met ALC1150 chips.

In de doos vinden we verder een gecombineerde 802.11n WLAN en Bluetooth module. Die is zo geconstrueerd dat je hem eenvoudig achter een 5,25" bracket in je behuizing kunt plakken. Dat is best slim.

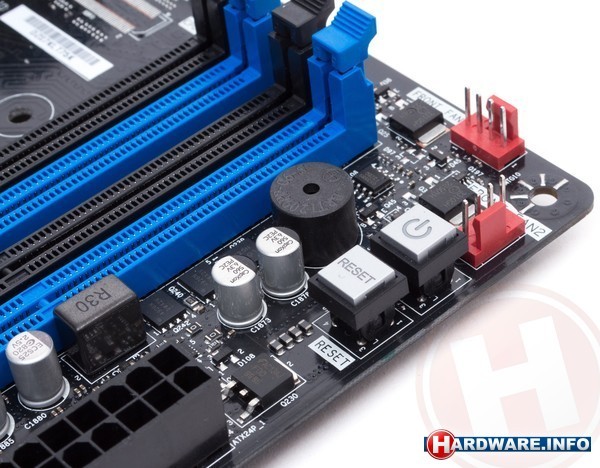

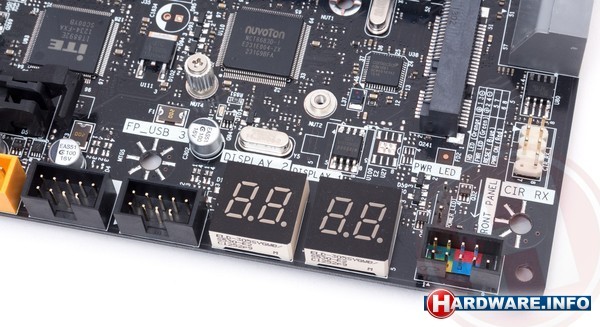

In totaal tellen we een zestal fan-aansluitingen, alle uitgevoerd als PWM. Extra features zijn onder meer onboard power- en resetknoppen, een Back to BIOS knop achterop (ook Intel heeft goed afgekeken bij MSI) en twee HEX-displays die BIOS POST-codes tonen. Daarnaast vinden we op het bord ook een hele rij LED'jes die de verschillende fases van het boot-proces tonen.

Intel heeft veel werk gemaakt van haar Windows overklok tools, en heeft in de nieuwste versie een directe koppeling met HWbot.org gemaakt. De EFI-schil heeft ook een complete make-over gekregen, maar daar zijn we eerlijk gezegd wat minder enthousiast over. Intel heeft getracht om de grafische mogelijkheden van EFI ten volste te benutten, maar is wat ons betreft in de klassieke "vorm boven functie"-val getrapt. De vele grafieken en grafische hulp zijn positief, maar op de overklokpagina heeft Intel alle instellingen in een soort stroomschema gezet, wat grafisch duidelijk moet maken hoe verschillende frequenties en voltages van elkaar afhankelijk zijn. Dat is op zich een leuk idee, maar maakt het wat ons betreft toch eerder minder overzichtelijk en gebruiksvriendelijk dan meer. Daarnaast betrapten we de huidige BIOS-versie nog op de nodige tekstuele foutjes, zoals bijvoorbeeld V tonen waar men mV bedoelt. Niet heel erg, maar toch slordig.

Op het koellichaam van de 8-fase stroomvoorziening pronkt zoals we gewend zijn van de high-end Intel moederborden het doodshoofdlogo. Maar zoals we al schreven: vermoedelijk voor het laatst.
