ASRock M8 review: Gaming meeneem barebone

Z87, maximaal 200 Watt videokaart

De basis van de M8 wordt gevormd door een speciaal Asrock Z87-M8 Mini ITX-moederbord op basis van de Z87-chipset. Met andere woorden, het is een volwassen moederbord ondanks de beperkte afmetingen van het systeem. Het bordje is op een bijzondere manier ingebouwd. In het PCI-Express slot bevindt zich een riser naar een module waar plaats is om een enkel- of dubbelslots videokaart te plaatsen. Hou er wel rekening mee dat de voeding van het systeem een maximaal vermogen biedt van 480 watt. ASRock raadt zelf aan om een videokaart met een maximaal verbruik van 200 watt te plaatsen. Dan kun je bij Nvidia denken aan de 600 serie tot en met GTX 680 en de 700 serie tot GTX 760, uitgaande van TDP.  Bij AMD kom je dan uit bij de 7000 serie tot 7870 XT en R serie tot R9 270X. Geen systeem dus waar je zomaar een extreme high-end kaart in kunt plaatsen. Daar loop je dus wel tegen een van de beperkingen aan van dit systeem. Op het bord is ook een Creative Sound Core3D-processor geplaatst.

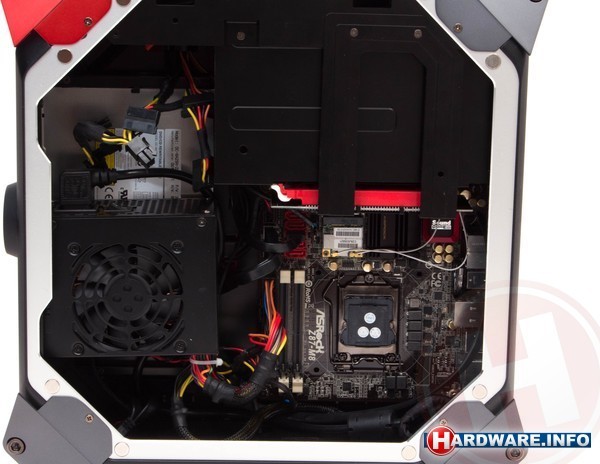

De Asrock M8 van binnen.

Op het moederbord vind je twee geheugenslots. Je kunt er niet de standaard DIMM-modules in kwijt, maar er moeten SO-DIMM modules gemonteerd worden, dezelfde modules die je in veel laptops aantreft. ASRock ondersteunt officieel maximaal DDR3-1600 in de modules. Op het bord vinden we verder zes SATA-aansluitingen waarvan er eentje wordt benut door de dvd.

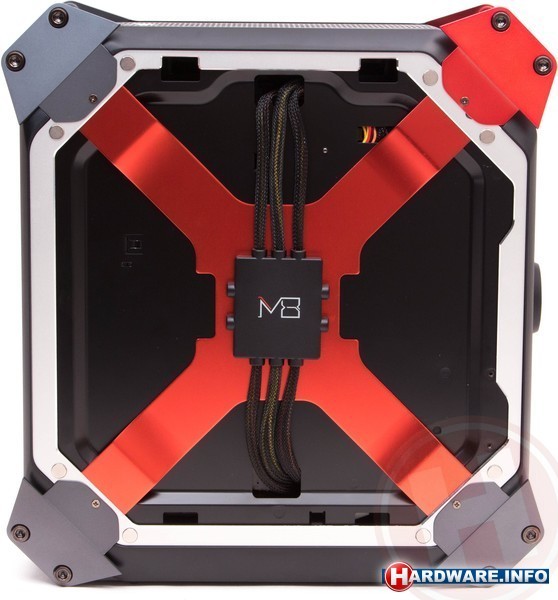

De kabelgeleiding aan de achterkant ziet er erg netjes uit.
