De opbouw

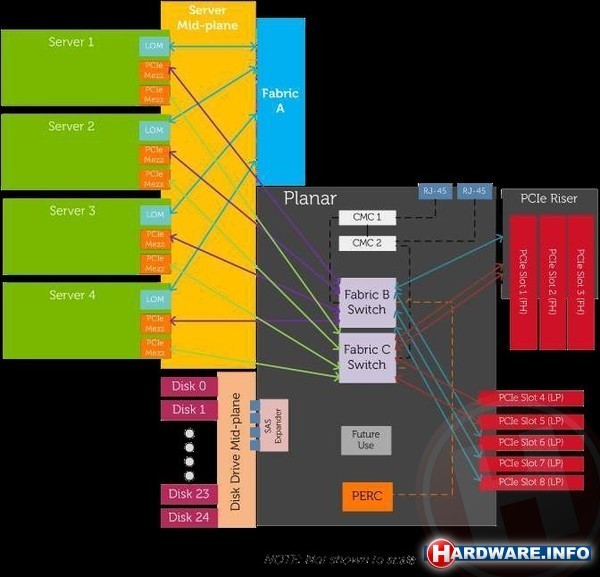

De opbouw van de Dell VRTX zie je in onderstaand schema staan. Het schema lijkt wat complex, maar het is relatief simpel om te begrijpen. In totaal biedt de VRTX vier servers. Die vier servers worden natuurlijk vanuit het systeem van de nodige voeding voorzien, maar die zie je niet terug in dit blokschema. Wel heeft iedere server een netwerkaansluitpunt (LOM) en dat is gekoppeld aan Fabric A, een slimme Ethernet-switch. Aan de buitenkant van het systeem heeft deze slimme Ethernet-switch acht fysieke poorten tot zijn beschikking.
De schematische opbouw van de Dell VRTX.
Verder heeft iedere server een tweetal PCI-Express aansluitpunten, de een is verbonden met een PCI-Express switch ‘Fabric B’ en de andere is verbonden met PCI-Express switch ‘Fabric C’. Zowel Fabric B als C zijn gekoppeld aan de PCI-Express-slots. Het systeem biedt ruimte aan maximaal acht PCI-Express kaarten. Drie van volledige hoogte en lengte, en vijf low profile, halve lengte. In die slots kun je bijvoorbeeld extra netwerkkaarten kwijt, maar Dell ondersteunt ook een AMD FirePro W7000 of een SAS-controller in deze slots.

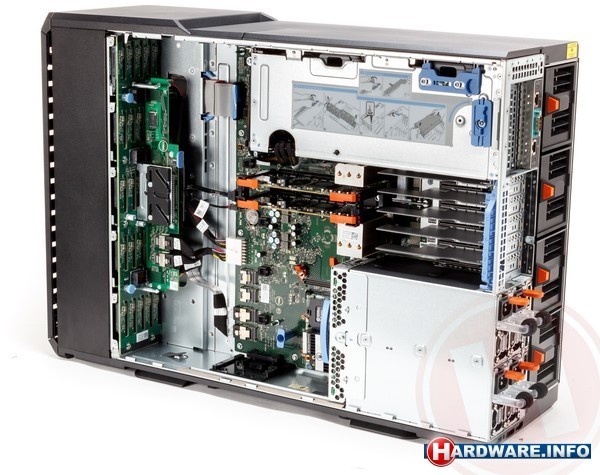

Zo ziet de PowerEdge VRTX er van binnen uit.

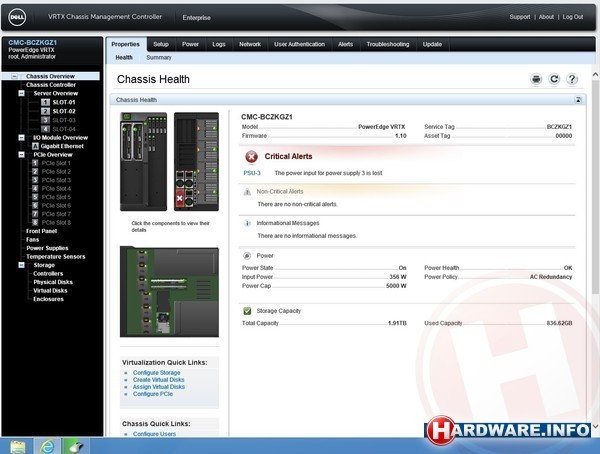

De twee Chassis Management Controllers van het systeem geven je controle over het chassis. Daar kun je alle systeemonderdelen terugvinden en beheren. Ook kun je schematisch zien wat er aan de hand is in het systeem, in de screenshot hieronder kun je zien dat een van de voedingen verwijderd is.
De CMC (Chassic Management Controller van de Dell PowerEdge VRTX.
