ASUS X79-Deluxe / MSI X79A-GD45 Plus / Gigabyte GA-X79-UP4 review: Socket 2011 in alle prijsklassen

Koen Crijns 7 december 2013 15:00

Inhoudsopgave

Gigabyte GA-X79-UP4

Bij de Haswell moederbord heeft Gigabyte het GA- voorvoegsel weggehaald, het GA-X79-UP4 bord dat we ontvingen past nog binnen de oude naamgeving. Nieuw is de GA-X79-UP4 zeer zeker niet; het bord werd aangekondigd tijdens Computex 2012 en is september vorig jaar op de markt gekomen. Wij hebben het echter niet eerder getest.

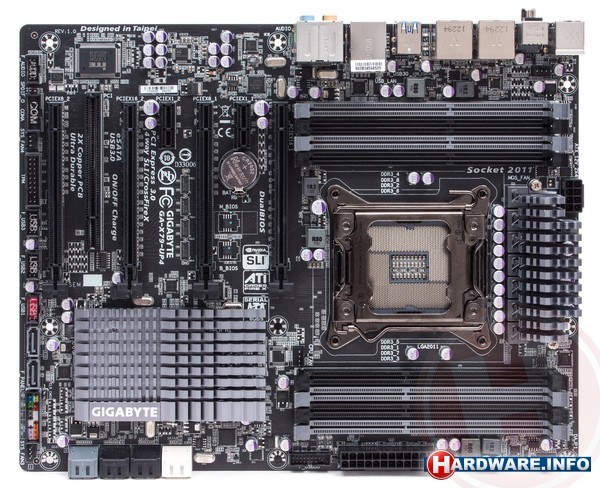

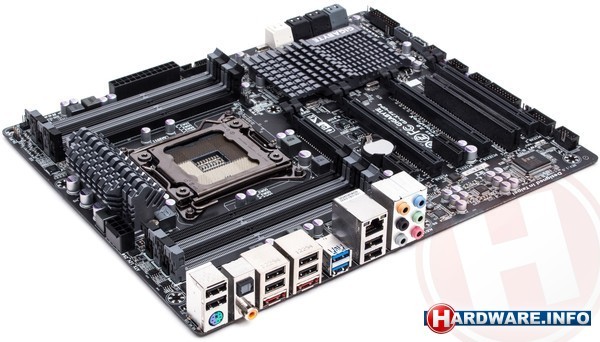

Ook op het Gigabyte-bord pronkt rechts in het midden de Socket 2011 processorvoet met daar boven en onder acht DDR3 DIMM-sloten. Op het bord vinden we vier PCI-Express x16 sloten, waar alle 40 PCI-Express 3.0 lanes van de processor heen geloodst worden. Een switch zorgt ervoor dat de sloten in 16/8/16/0 of 16/8/8/8 modus werken. Op deze manier ondersteunt het bord 2-way, 3-way én 4-way SLI en Crossfire. De twee PCI-Express x1 sloten maken gebruik van PCI-Express 2.0 lanes vanuit de X79 chipset.

Op het bord vinden we een tiental SATA-aansluitingen, waarvan zes SATA600. Daarnaast zijn er nog twee eSATA-aansluitingen. Gigabyte heeft een drietal Marvell 88SE9172 controller geplaatst om de extra poorten mogelijk te maken. Twee Fresco FL1009 controller verzorgen de vier USB 3.0 aansluitingen, waarvan er twee extern uitgevoerd zijn. Verder biedt het bord 14x USB 2.0.

Het bord heeft een enkele Gigabit LAN aansluiting, aangestuurd door een Intel 82975LM chip. Voor het 7.1-kanaals onboard geluid gebruikt Gigabyte een Realtek ALC892. De ALC1150 was helaas nog niet beschikaar toen dit bord ontworpen werd.

In totaal vinden we een vijftal fan-aansluitingen, waarvan drie van het PWM-type. Voor de CPU heeft Gigabyte een 7-fase stroomvoorziening. Zaken als on-board power- en resetknoppen missen, wel zijn er twee BIOS-chips.

De BIOS is uiteraard EFI, maar wel nog gebaseerd op Gigabytes vorige generatie. De onvolprezen Full HD BIOS zoals we die kennen van Gigabytes Haswell moederborden vinden we op dit bord helaas niet terug. Onderstaande screenshots geven een beeld van de mogelijkheden van de BIOS.
