Hoe test Hardware.Info voedingen?

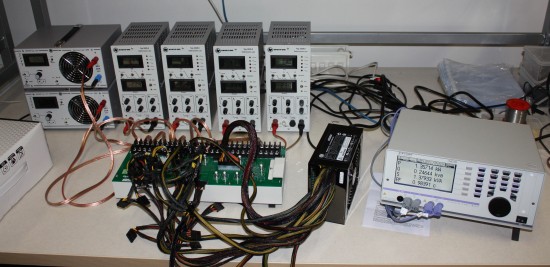

Voor het testen van voedingen maken we gebruik van professionele Stratron load-generatoren, waarmee we voedingen in ons lab tot 1600 watt kunnen belasten. Iedere voeding testen we in stappen van 100 watt tot aan de maximale belasting. Bij iedere stap meten we voltages op de verschillende lijnen. Hoe dichter die waardes liggen bij de officiële waardes van 3,3, 5 en 12 volt, des te beter. Meer dan 5% afwijking is taboe. Bij iedere stap meten we met een professionele Zes Zimmer stroommeter het uit het stopcontact opgenomen vermogen. Op basis daarvan berekenen we de efficiëntie. Een oscilloscoop stelt ons in staat om de ripple, ofwel de fluctuaties op de geleverde gelijkspanningen te meten.

Belangrijk om te weten is dat we in alle gevallen in totaal zo’n 50 watt stroom uit de 3,3 en 5 voltlijnen trekken en de rest uit de 12 voltlijnen. Dat is anders dan de manier waarop bijvoorbeeld de 80 Plus organisatie of de meeste fabrikanten zélf hun voedingen testen, maar staat wel dichter bij de realiteit. In een PC maken alle stroom-verslindende componenten (lees: de CPU en GPU) louter van de 12 voltlijnen gebruik; de 3,3 en 5 voltlijnen hebben slechts een zeer beperkte functie.

Naast de standaard tests vanaf 200 watt doen we sinds kort ook tests bij lage belastingen van 22,5, 50 en 100 watt. Deze waardes en de verdeling van de belasting over de 3,3, 5 en 12 volt rails is gemodelleerd naar een écht systeem gebaseerd op een Intel Core i7 4770K Haswell-processor, een Gigabyte GA-Z87X-UD3H moederbord, twee Corsair Vengeance Pro geheugenmodules, een OCZ Vertex 4 SSD en een CPU-koeler. De 22,5 watt test komt ruwweg overeen met het idle-verbruik van dit systeem, de 50 watt test is gemodelleerd naar een situatie waarbij één CPU-core volledig is belast en de 100 watt test naar een situatie waarbij alle cores volledig belast zijn.

Naast de metingen mét belasting, meten we ook het door de voeding uit het stopcontact onttrokken vermogen zónder belasting. Belangrijk om te weten of een voeding niet te veel sluipvermogen hebben.

Onze geluidstest hebben we geheel herzien. Vanaf nu testen we voedingen in een geluidsdichte box, zodat we waardes vanaf ca. 18 dB(A) nauwkeurig kunnen meten. Onze meter plaatsen we 10 cm van de voeding en we belasten de voedingen met ca. 100W, 300W en 500W.

In de grafieken op de volgende pagina's vergelijken we de twee Be Quiet! voedingen met een vijftal andere eerder geteste SFX- en TFX-voedingen.
