MSI B85M Gaming moederbord review

MSI B85M Gaming

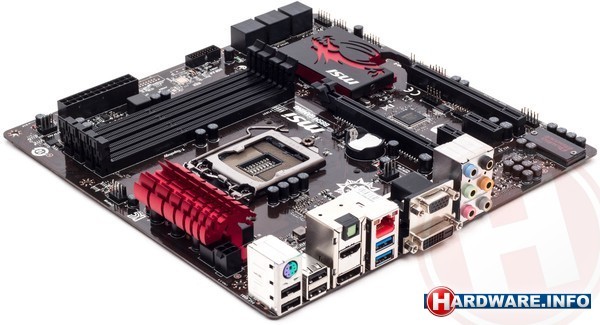

De MSI B85M Gaming heeft een lichtbruin PCB en dat maakt dat hij er een stukje minder luxe uitziet dan de Z97 Gaming-borden. Desondanks is het bord uitgerust met een draak-heatsink op de chipset en nog een klein koellichaam op de stroomvoorziening, die drie fasen telt.

Op de foto zie je twee PCI-Express x16-sloten en twee x1-sleuven. Desondanks zouden we de B85M Gaming niet aanraden voor CrossFire of SLI: het eerste PCI-Express 3.0 x16-slot is namelijk aangesloten op de CPU, terwijl het tweede slot vier PCI-Express 2.0-lanes betrekt uit de chipset. Prima bruikbaar voor een insteekkaart of een SSD, maar niet ideaal voor een videokaart.

Voor opslag beschikt het bord over de vier SATA-600-poorten en twee SATA-300-aansluitingen die de B85-chipset biedt. Extra controllers voor meer aansluitingen zijn er niet. Hetzelfde geldt voor de USB-connectiviteit: 4x USB 3.0, 8x USB 2.0, that's it. Twee van de USB 3.0-poorten zitten aan de achterkant, de andere twee zijn te gebruiken via een interne header. Hetzelfde geldt voor vier USB 2.0-aansluitingen, die dus in twee headers uitmonden.

Gigabit-ethernet wordt verzorgd door een Killer E2205-controller. Hoewel het beloofde prestatieverschil niet meetbaar is, voegt het uitgebreide QoS-beheer wel degelijk wat toe. Een Realtek ALC1150-codec voorziet in audio en stuurt de optische S/PDIF-uitgang op het I/O-paneel aan. Onder de naam 'Audio Boost' voegt MSI een hoofdtelefoonversterker en vergulde audio-connectors toe aan het bord.

Op de achterkant treffen we daarnaast nog een PS/2-aansluiting, VGA, DVI, HDMI én DisplayPort aan. De B85M Gaming is daarmee completer qua monitoraansluitingen dan bijvoorbeeld de Z97 Gaming 5: opmerkelijk. Op het bord zelf zitten naast een CPU-fanconnector twee chassis-fanaansluitingen. Features zoals voltagemeetpunten, een HEX-display en knopjes voor overklokken of een cmos-reset mist de B85M Gaming dan weer.

Er worden twee SATA-kabels, blokjes voor de frontpanel-aansluitingen, een driver-cd, een Gaming-badge en een deurhanger meegeleverd. Bovendien is het I/O-paneel netjes zwart uitgevoerd met de namen van de aansluitingen in rode letters erop.
