Zoek de verschillen: Gigabyte moederbord revisies presteren merkbaar verschillend

Verschillen bij de B85M-D2V

Van de Gigabyte B85M-D2V hebben we het eerste revisie bord niet bij de hand, maar een foto is nog altijd te vinden in onze prijsvergelijker (en bij zo'n beetje iedere andere prijsvergelijker en shop die het product verkoopt). Hieronder vind je onder elkaar foto's van Rev. 1.1 en Rev. 2.0. De eerste foto is een officiële foto van Gigabyte, de tweede is in ons testlab gemaakt, dus je moet even langs de verschillen qua belichting e.d. kijken.

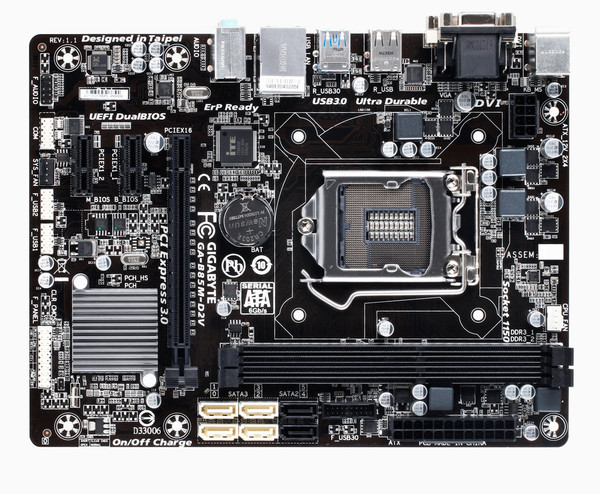

Rev 1.1:

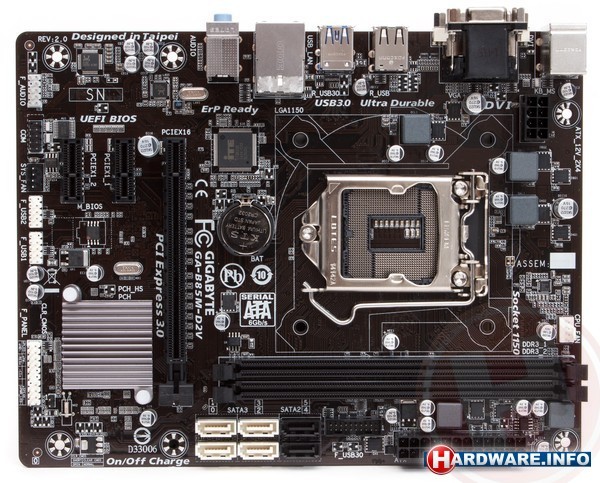

Rev 2.0:

 Hier is een greep uit de zaken die ons opvallen:

1. Op Rev. 1.1 hebben alle drie de fases van de CPU-stroomvoorziening drie mosfets. Bij revisie 2.0 zijn er twee mosfets per fase.
2. Rev. 1.1 heeft Dual BIOS, waar Rev. 2.0 slechts één BIOS-chip heeft.
3. Er is een extra ASMedia chip in de buurt van de HDMI-poort bij Rev 1.1, die bij Rev 2.0 mist.
4. Rev 2.0 heeft minder SMD-componenten rondom de audio codec chip.
5. Rev 2.0 heeft minder SMD-componenten rondom de chipset.

Vooral punt 2 weegt het zwaarst wat ons betreft: Dual BIOS was namelijk wel degelijk onderdeel van Gigabytes oorspronkelijke lijstje specificaties van dit bord. Een rondgang langs verschillende prijsvergelijkers en online shops leert ons dat je vrijwel overal ziet staan dat de B85M-D2V Dual BIOS heeft, terwijl je die functionaliteit dus moet missen wanneer je het product daadwerkelijk koopt.

Over wat het effect is van het lagere aantal mosfets en de overige ontbrekende componenten, kunnen we op basis van alleen foto's natuurlijk niets zeggen. Maar onze test van de B85M-HD3 biedt op dat vlak interessante inzichten...
