MSI Z170A PC Mate: overkloktest met instapmoederbord

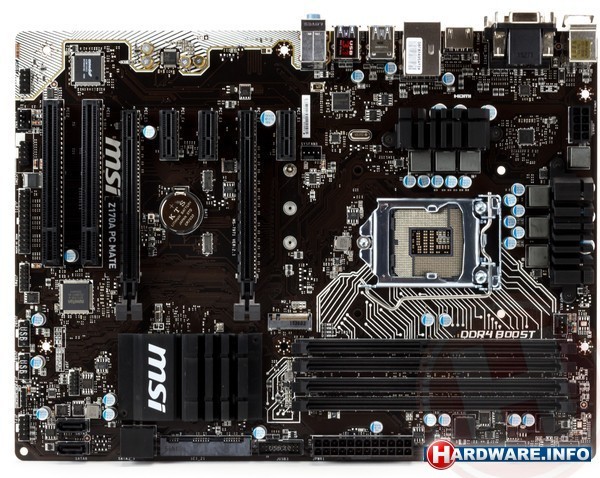

MSI Z170A PC Mate

Op basis van de mogelijkheden van de Z170A PC Mate vermoedden we dat hij gebaseerd was op een B150- of H170-bord, uitgevoerd op de Z170-chipset om overklokken mogelijk te maken. Dat blijkt de H170A PC Mate te zijn, een moederbord dat gemiddeld nog eens twee tientjes goedkoper is dan de Z170A PC Mate. Je kunt er uiteraard niet mee overklokken, maar verder zijn de twee modellen identiek.

Videokaarten

Ondanks het feit dat de Z170-chipset in staat is om lanes op te delen, is deze functionaliteit niet aanwezig op dit moederbord. Het tweede PCI-Express 16x slot krijgt vier lanes geleverd uit de chipset. SLI draaien is dus sowieso onmogelijk en CrossFire kan alleen met een 16/4x laneverdeling. Voor de IGP heeft hij een D-sub, HDMI 1.4 en DVI-uitgang

Opslag

Wat betreft opslag zijn de mogelijkheden van dit moederbord vrij standaard. We treffen zes keer SATA600 en twee keer SATA-Express aan. Een M.2-slot mag uiteraard zelfs op een goedkoop moederbord niet ontbreken. Daarnaast kan het tweede PCI-Express slot gebruikt worden om een PCI-Express SSD te gebruiken, zonder dat dit ten koste gaat van het aantal lanes van de videokaart.

Audio

Zeker bij de Z170-chipset zijn we gewend dat vrijwel alle modellen een goede audio-implementatie hebben. Helaas is dat bij de PC Mate in mindere mate het geval. Hierop treffen we de oude Realtek ALC887 aan, die in deze generatie voor het grootste deel op de lager gepositioneerde B- en H-chips gebruikt is. Ook heb je maar drie 3,5mm-jacks aan de achterkant, waar vijf jacks en een S/PDIF uitgang de standaard is.

Connectiviteit

Op het I/O-paneel treffen we vier keer USB 3.0 aan. Ook heeft het moederbord twee USB 3.1-poorten, beide Type A. Daarnaast zijn er headers op de PC Mate voor twee keer USB 3.0 en vier keer USB 2.0. Wederom duidt MSI de USB 3.0-poorten helaas aan als “USB 3.1 Gen1”, wat in onze ogen misleidend is.

Netwerk

Ook de netwerkchip die in de PC Mate wordt gebruikt is geen adembenemende. Dat is namelijk een Realtek RTL8111H. De meeste Z170-moederborden hebben een Intel- of Killer-controller. Deze hebben een betere reputatie op dit vlak, maar of zij daadwerkelijk beter zijn, is moeilijk te testen.

Overklokopties

Aangezien de Z170A PC Mate gebaseerd is op een H170-moederbord, dat sowieso geen overklokopties biedt, is dit aantal ook bij de PC Mate beperkt. Hij heeft bijvoorbeeld maar zes fases voor de CPU-stroomvoorziening, veel minder dan andere Z170-moederborden. Qua specifieke overklokopties beschikt hij alleen over de Direct-to-BIOS mogelijkheid die MSI-moederborden standaard hebben. Door de power-knop enkele seconden lang vast te houden ga je automatisch naar de BIOS.

Bij het overklokken vertoonde het moederbord enige kuren. De bClk is bijvoorbeeld aan te passen in de BIOS, maar de ingevoerde waarde wordt genegeerd en de bClk blijft effectief op 99,7 MHz. Deze problemen werden ook niet verholpen door de BIOS te updaten naar de laatste versie (A.4). Bij extreem overklokken kunnen Skylake-processors nog iets hoger geklokt worden wanneer de bClk wordt aangepast, maar aangezien dit moederbord hier sowieso niet geschikt voor is, zien we niet in waarom je het zou willen doen, maar het kan in ieder geval (nog) niet.

Ook functioneert XMP niet naar behoren, althans met de twee geheugenkits die wij hebben getest.
