Shuttle ST61G4

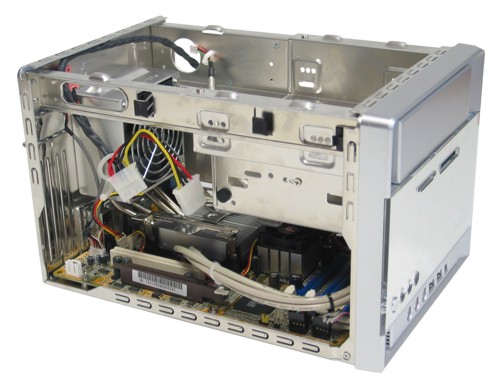

De ST61G4 heeft wel ruimte voor een AGP-kaart.
De grote broer van de Zen is de ST61G4, deze machine heeft bijna dezelfde behuizing als de SN85G4 Athlon 64 die we in Hardware.Info Magazine #6/2003 uitvoerig aan de tand voelden. Toch is er een verschil, de SN85G4 heeft een grotendeels zwarte behuizing terwijl dit model in het zilver is uitgevoerd. Net als de Athlon 64 uitvoering kent ook dit apparaat een opvallende behuizing. Prominent aanwezig in het glimmende front is de lezer voor flashgeheugenkaartjes, handig maar je bent wel een van de twee 3,5 inch inbouwruimtes kwijt. Je kunt dus alleen nog een harde schijf en een optische drive inbouwen. Ook hier geldt weer het bekende nadeel van de behuizingen van Shuttle, ook hier is het deksel van het 5,25 geen klepje en moet je om een mooi geheel te houden op zoek naar een zilver frontje voor je optische drive of deze zelf in de gewenste kleur spuiten.
Rechtsboven de aansluitingen voor digitaal geluid.

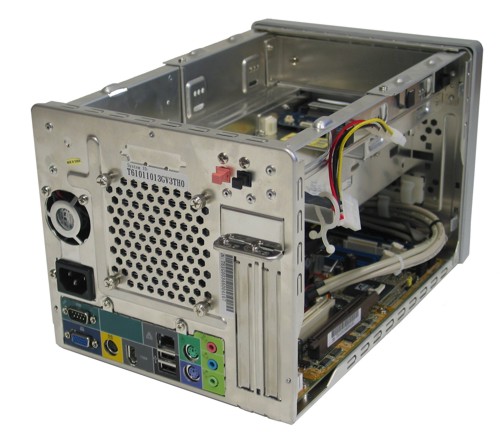

Ook hier vinden we weer de belangrijkste aansluitingen aan de voorzijde: 3 maal analoge audio, tweemaal USB 2.0 en een maal FireWire (4-pins). De achterzijde is gevuld met VGA, serieel, S-Video out, een maal FireWire, Ethernet, twee maal USB 2.0, twee maal PS/2 en audio. Vonden we bij de Zen één optische geluidsaansluiting rechtsboven, bij deze machine heeft Shuttle beide linksboven gemonteerd. Blijkbaar kon Shuttle geen ruimte meer vinden in het paneel met de connectors. In het wat ruimere binnenwerk vinden we naast een PCI-slot ook een uitbreidingspositie voor een AGP-kaart. Ook hier vinden we twee DIMM-slots en achterin opvallend genoeg een floppy connector. Opvallend, want in de Zen waar deze wel bruikbaar is, is deze juist wegbezuinigd. Om het plaatje compleet te maken zijn er ook nog twee Serial ATA-aansluitingen aanwezig. Deze twee bevinden zich op een wel heel onhandige plaats: net achter de processor, waardoor je wel redelijk vingervaardig moet zijn om de Serial ATA connector op zijn plaats te krijgen. De voeding die bij deze machine wel in de kast is geplaatst levert een vermogen van 250 Watt.
De Serial ATA aansluitingen worden door een RAID-chip van Silicon Image aangestuurd, de South Bridge van ATI bevat namelijk nog geen Serial ATA. Deze controller heeft collega Jasper Nederpelt vele hoofdbrekens gekost, bij het installeren op de Western Digital Raptor 74 GB ging het keer op keer fout, naar later bleek was dit het gevolg van een vreemd probleem van de Silicon Image controller waardoor schijven die op een ander systeem zijn geformatteerd niet goed werken. De oplossing bleek (zoals altijd): de schijf opnieuw formatteren in de Shuttle, daarna werkte het geheel als een zonnetje.
