De hardware

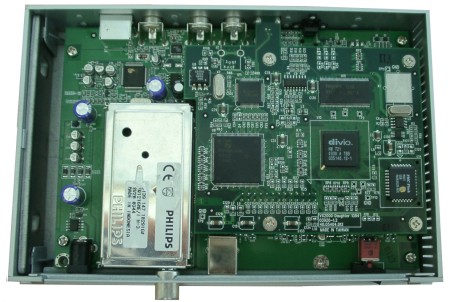

We waren nieuwsgierig hoe de XRecoder er van binnen uit ziet. We wilden graag weten van welke chipsets AOpen gebruik maakt bij dit product en hebben de XRecorder geopend. De onderstaande foto toont de recorder zoals je die ziet wanneer je hem open maakt.
Naast de voor EMC afgeschermde TV-tuner die duidelijk afkomstig is van Philips, treffen we nog een paar grote IC's aan in de VX2000.
De eerste chip waar we dieper op in willen gaan is de divio NW721. De divio NW721 is een DV codec die via een ieee1394 controller kan communiceren met A/V apparaten. De FireWire-controller die we in de VX2000 aantreffen is afkomstig van Philips: PDI1394L40BE. De divio NW721 is echter het meest belangrijke IC in de VX2000. Dit IC codeert de videostroom naar MPEG-II. Meer informatie over het IC is op de website van divio te vinden.

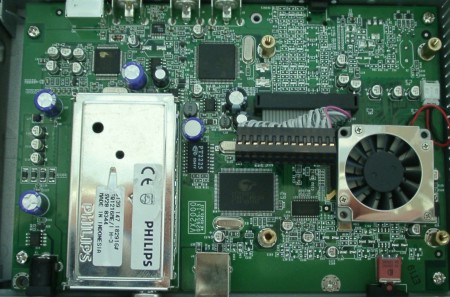

In de XRecoder VX2000 zitten twee printplaten verborgen. De printplaat met de twee bovenstaande IC's kan worden losgeschroefd waarna de inhoud eruit ziet als op de onderstaande foto.
We treffen hier onder andere het IC CY7C68013 (EZ-USB FX2 USB Microcontroller) aan, dat zorgt voor een High Speed USB 2.0 verbinding tussen de VX2000 en de PC. Onder de koeler die aan de rechterkant te zien is, bevindt zich de processor die het codeer- en datatransfer-proces in goede banen moet leiden. Helaas konden we geen foto maken van deze processor zonder het product blijvend te beschadigen.
