Shuttle XPC SN95G5

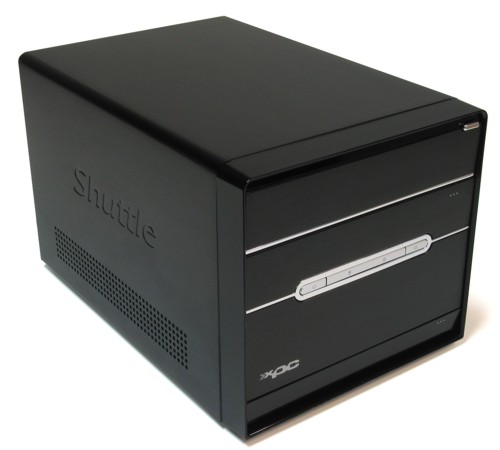

Deze machine is duidelijk te herkennen als een lid van de vernieuwde familie barebones van Shuttle. Van buiten is het front dan wel flink veranderd, de binnenzijde van deze cube lijkt nog steeds op de wat oudere familieleden. Een van de grote verbeteringen ten opzichte van de oudere modellen van Shuttle is de invoering van een klepje dat de drives uit het zicht moet houden. Dit geeft het front van de machine niet alleen een strakker uiterlijk, maar betekent ook het einde van eindeloze zoektochten om drives te vinden die uitgevoerd zijn in de juiste bij de behuizing passende tint.
Achter het bovenste klepje wordt de optische drive gehuisvest, daaronder is een ruimte aanwezig voor een 3,5 inch drive met uitvoer naar buiten. Geschikt dus voor een diskettedrive of bijvoorbeeld een cardreader. Om dit vak te benaderen moet even op het deurtje worden geklikt, wat na aangeroerd te zijn openvalt. Behalve een diskettedrive en een optisch station is er nog inbouwruimte voor een harde schijf aanwezig. Jammer is wel dat de open ruimte voor de diskettedrive of geheugenkaartlezer niet afgedekt wordt als je deze niet wilt gebruiken of met een tweede harde schijf wilt vullen. Onder dit deurtje zijn de schakelaar waarmee het systeem is in te schakelen en de reset ondergebracht. Ook zijn hier twee lampjes netjes weggewerkt, een die aangeeft dat het systeem actief is, en een voor de harde schijf activiteit.

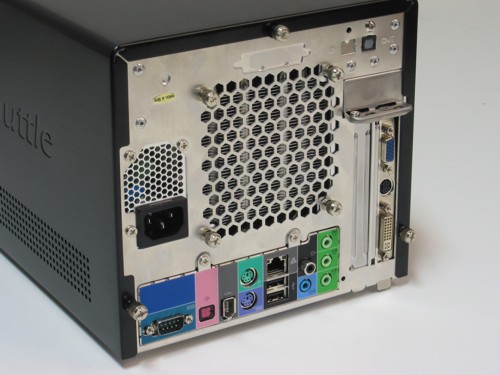

Helemaal aan de onderkant van de voorzijde vinden we nog een tweede deurtje, dat net als het vak voor de diskettedrive met een druk op de knop geopend kan worden. Daarachter vinden we naast een microfoon en hoofdtelefoon een tweetal USB 2.0 aansluitingen en een mini FireWire aansluiting. De achterzijde is zoals gebruikelijk bij cubes voorzien van veel aansluitingen, want hier vinden we in totaal drie digitale geluidsaansluitingen waarvan een coaxiaal en de andere twee optisch, en verder nog twee USB, een FireWire en een aantal analoge geluidsaansluitingen voor ondermeer het aansluiten van een 5.1 speakerset. Ook zijn twee PS/2-aansluitingen en een seriële aansluiting aanwezig. Een parallelle poort is niet meer aanwezig.

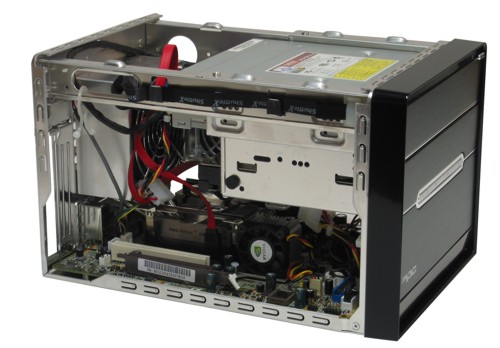

Natuurlijk is ook een netwerkaansluiting aanwezig. Deze is verbonden met een Marvell 8001 netwerkchip, die zich op het FN95 moederbord bevindt dat voor deze cube gebruikt is. Zoals we van de meeste cubes gewend zijn heeft ook het FN95 moederbord een PCI en een AGP-uitbreidingsslot. Het AGP-slot bevindt zich aan de buitenzijde van het bord en daardoor kunnen ook zwaardere grafische kaarten met grotere koelers prima geplaatst worden. Jammer is wel dat de kap van deze behuizing alleen aan de onderzijde gaten heeft, waardoor kaarten met een zeer grote koelingsbehoefte misschien wat eerder in de problemen komen. De koeling van de processors is in handen van een slimme constructie, waar met behulp van heatpipes de warmte van de processor naar de achterzijde kast wordt gebracht en met een grote fan naar buiten wordt gedreven. Een effective maar ook vrij geluidsarme methode.
De nVidia nForce3 chipset bestaat uit slechts een chip, maar dat deze veel werk moet verzetten is aan de binnenzijde van deze cube van Shuttle duidelijk te zien. De nForce 3 chip is namelijk voorzien van een forse eigen actieve koeler. Zoals veel moderne moederborden te zien geven, zijn er veel aansluitingen voor drives: voor dit compacte kastje met in totaal drie inbouwruimten zijn maar liefst twee Serial ATA, twee Parallel ATA aansluitingen en natuurlijk nog een aansluiting voor een diskdrive aanwezig. Deze aansluitingen zijn ook in te zetten in een RAID-configuratie. Met behulp van de nVidia RAID technologie is het niet alleen mogelijk om schijven op Parallel ATA of Serial ATA te gebruiken, maar ook is het mogelijk om bijvoorbeeld een Parallel ATA schijf en een Serial ATA schijf te combineren. RAID 0 (striping), RAID 1 (mirroring), RAID 0+1 en JBOD worden alle ondersteund.
Om de dual channel geheugentoegang voor de AMD Athlon 64 Socket 939 mogelijk te maken is het moederbord voorzien van een tweetal DDR400 geheugenslots, die zich vlak onder de voeding bevinden. Zoals bij veel andere Shuttle cubes is de voeding aan de zijkant van de kast geplaatst. Het hier toegepaste model heeft een vermogen van 240 Watt, voldoende voor gewone toepassingen van het systeem. Ook bij plaatsing van 1 GB DDR400 geheugen, een Western Digital Raptor 74 GB harde schijf, een snelle DVD-brander, een AMD Athlon 64 3800+ en een zware ATI Radeon 9800 XT 256 MB grafische kaart hadden we geen enkel probleem met dit systeem.
