Testprocedure
Het is niet eenvoudig om casefans te testen, maar in overleg met professionals hebben we in 2014 een representatieve, reproduceerbare testprocedure ontwikkeld.

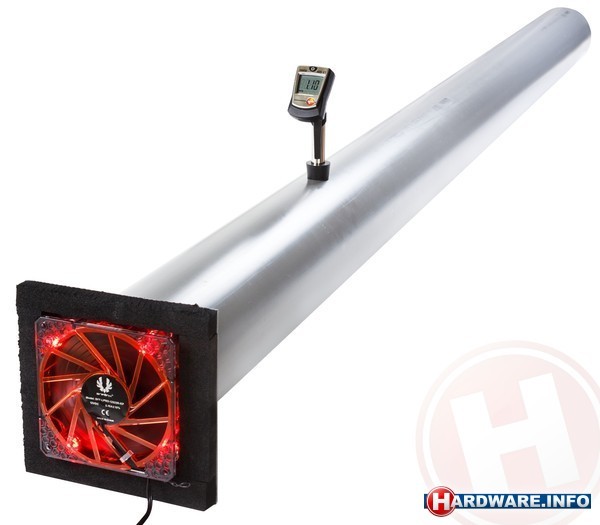

Deze werkt als volgt: we plaatsen een casefan aan het einde van een lange buis van circa twee meter lang. De casefan laten we naar buiten blazen. Halverwege hebben we de buis compleet gevuld met rietjes, zodat die een soort honingraatstructuur vormen. De rietjes zorgen ervoor dat de door de buis aangezogen lucht wordt “rechtgetrokken” en dat de luchtsnelheid dus tussen de rietjes en ventilator op alle punten in de doorsnede van de buis even hoog is. Halverwege de rietjes en de fan hebben we een luchtsnelheidsmeter geplaatst, een zogenaamde anemometer. Omdat de luchtsnelheid over de gehele oppervlakte (vrijwel) identiek is, kunnen we daarna de luchtverplaatsing bepalen door de snelheid te vermenigvuldigen met de oppervlakte (π x r²). In nette SI-eenheden kom je dan uit op een waarde in m³ per seconde, maar dat hebben we omgerekend naar cubic feet per minute, oftewel de bij casefans veel gebruikte cfm-waarde.
Als je een fan direct op een ander object plaatst, neemt de airflow af. Dit heet statische druk en het is iets wat wij helaas niet direct kunnen meten. Het is echter van belang om te weten of de toegenomen luchtweerstand de fan niet al te veel afremt wanneer je een casefan op een CPU-koeler of radiator plaatst. Hoewel we de statische druk zelf dus niet kunnen meten, kunnen we wel de resterende airflow meten, wanneer we de fan op een radiator plaatsen. We hebben daarom de casefans op de radiator van een NZXT Kraken X41-waterkoelset geplaatst in het geval van de 140mm-fans, terwijl we de 120mm-fans hebben getest met een Corsair H80-waterkoeler.
De geluidsproductie testen we bij 7 en 12 volt, maar daarnaast testen we ook bij welke instelling de ventilators 30 dB(A) op 10 centimeter produceren. Deze grens van 30 dB(A) is niet arbitrair: dit is het punt waaronder geluid op normale afstand onder normale omstandigheden (een stille kamer) niet hoorbaar is. Hierdoor zijn de fans eenvoudiger met elkaar te vergelijken.
Testveld
In de grafieken vind je alle volgens bovenstaande methode geteste casefans terug. Omdat 140mm-casefans natuurlijk niet direct vergelijkbaar zijn met 120mm-exemplaren en we ook nog eens een andere radiator hebben gebruikt, splitsen we die resultaten op.
