MSI Z270I Gaming Pro Carbon AC review

MSI Z270I Gaming Pro Carbon AC

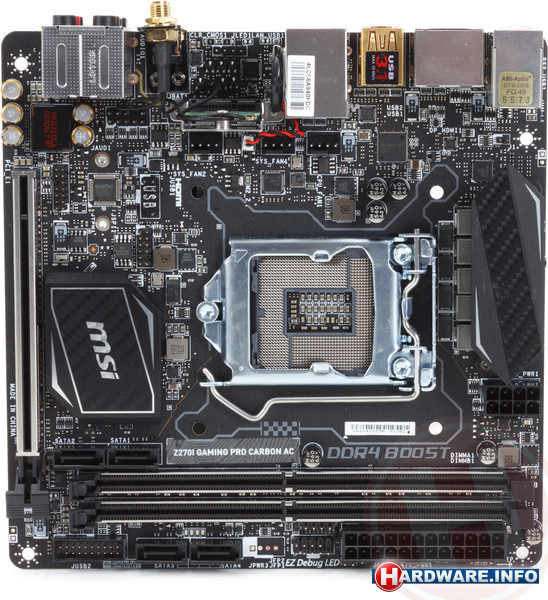

Qua uiterlijk heeft MSI het vrij simpel gehouden: zwart, grijs en hier en daar een carbon-achtig accentje. De geheugensloten en het enkele PCI-Express 3.0 x16-slot zijn voorzien van metalen versterking, wat ze duurzamer moet maken. In de doos zitten naast het bord zelf ook kabel-labels, een aansluitkabel voor ledstrips, twee WiFi-antennes en een tweetal SATA-kabels.

USB

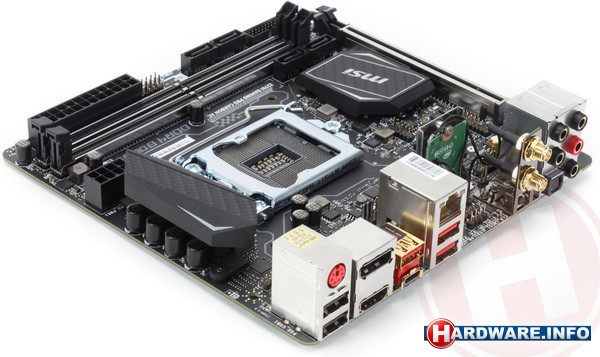

Op de achterkant van het moederbord zitten in totaal zes USB-aansluitingen: twee USB 2.0-poorten, twee USB 3.0-aansluitingen en nog eens twee USB 3.1-poorten, geleverd door een ASMedia ASM2142. Eén daarvan is uitgevoerd als USB Type-C, de ander heeft een 'gewone' Type-A-connector. USB 2.0 en USB 3.0 zijn ook beschikbaar als interne header. Voor liefhebbers van oude toetsenborden en muizen is er een gecombineerde PS/2-poort aanwezig.

Storage

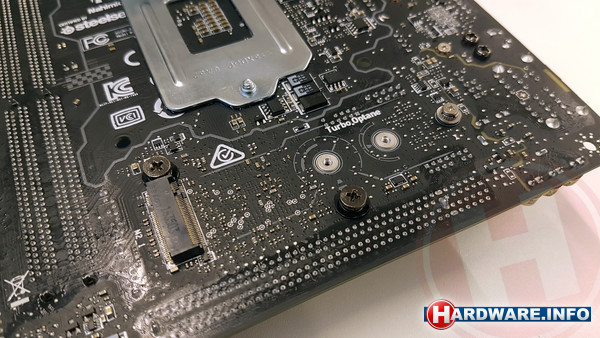

Veel plaats voor harde schijven is er in de meeste ITX-kastjes niet. Waarschijnlijk hebben de meeste gebruikers dus genoeg aan de vier SATA600-poorten die MSI met dit bordje biedt. In de specsheet staat ook nog een M.2-slot, maar dat vind je op het eerste oog misschien niet: het zit namelijk aan de achterkant. Je kunt een snelle SSD dus ondanks de ruimtebeperkingen van Mini-ITX monteren. De airflow wordt door die plaatsing wel beperkt, dus de snelste modellen zouden last kunnen krijgen bij het dissiperen van warmte.

Audio en video

Op het I/O-panel zit een blokje met audio-connectors, bestaande uit vijf jacks en een S/PDIF-uitgang. Ze zijn afkomstig van een Realtek ALC1220-codec, de beste onboard geluidschip die op dit moment verkrijgbaar is. Uiteraard wordt de Nahimic-software meegeleverd, waarmee je tal van audiogerelateerde instellingen kunt aanpassen.

Hoewel je een bord als dit waarschijnlijk niet met de ingebouwde videochip gaat gebruiken, heeft MSI twee monitoraansluitingen gemonteerd: HDMI en DisplayPort.

Netwerk

De gigabit-netwerkaansluiting is afkomstig van een Intel I219-V-controller. Intel verzorgt ook de draadloze internetverbinding, in de vorm van een rechtopstaande Wireless-AC 8265-kaart. Daarvoor zitten twee antenne-aansluitingen op het I/O-paneel.

Stroomcircuit en overklokmogelijkheden

MSI heeft gekozen voor een stroomvoorziening die bestaat uit vijf fasen, met een 3-fasen Intersil ISL95855 als controller. De mosfets zijn van het type FDMF 5823DC en hebben een rating van 55 ampère. Per fase is er één mosfet aanwezig. Deze mosfets staan vrij goed aangeschreven - ze worden bijvoorbeeld ook gebruikt op sommige overklokborden van het merk.

Uiteraard kun je met dit Z270-moederbord overklokken, maar de Z270I Gaming Pro Carbon AC is niet ontworpen voor de doorgewinterde overklokker. Zaken als voltagemeetpunten en onboard knopjes voor power en reset ontbreken, al heeft MSI achterop wel een knopje voor het resetten van de BIOS aangebracht. Fan-connectors zijn er in drievoud, die allemaal netjes PWM ondersteunen.

Ten slotte mag de RGB-header voor het aansluiten van een ledstrip anno 2017 niet meer ontbreken.
