X299-overklokmonsters: ASUS ROG Rampage VI Apex vs. MSI X299 XPower Gaming AC

VRM's en overklokfeatures

Voor overklokkers zijn twee zaken van veel groter belang dan voor reguliere gebruikers: de kwaliteit van de stroomvoorziening en de aanwezige features om het leven van een overklokker makkelijker te maken.

De stroomvoorziening van de MSI X299 XPower Gaming AC bestaat in totaal uit veertien fasen, waarvan er twaalf direct voor de CPU (Vcore) zijn. De andere twee fasen leveren stroom aan respectievelijk de system-agent en het geheugen. Een IR35201-controller werkt in 6+1-fasen modus en stuurt de CPU-fasen dus aan via doublers. Per stroomfase is er één IR3555M-mosfet met een rating van 60A aanwezig.

ASUS bewandelt grotendeels hetzelfde pad. Het is een slecht bewaard geheim dat de Digi+ ASP1405I-controller in feite een IR35201 met een ander label is. De Apex beschikt over 'slechts' acht stroomfasen, maar die worden wel allemaal direct aangestuurd. Ook hier zien we IR3555M's als mosfets.

Overklokfeatures

Om te beginnen is het voor overklokkers belangrijk dat een moederbord ruim voldoende fanheaders heeft. Wat extra ventilatie kan immers nooit kwaad, en daarvoor stroom rechtstreeks uit de voeding moeten halen is geen handige oplossing. De Apex biedt twaalf headers, waarvan er zeven via PWM kunnen worden aangestuurd. De andere vijf headers leveren altijd 12 volt. Gezien de doelgroep en het feit dat er ruim voldoende headers overblijven die wel PWM ondersteunen, doen we daar niet moeilijk over. Op de XPower komen we een tiental PWM-headers tegen.

Alle basisfunctionaliteit voor overklokkers wordt door beide borden ondersteund. Zo kun je via de BIOS cores uitschakelen, foutcodes makkelijk aflezen via een display en het moederbord met on-board knoppen opstarten of resetten. Ook bieden zowel ASUS als MSI dual-BIOS-functionaliteit en is het mogelijk om de BIOS te flashen zonder dat er een CPU of geheugen is geïnstalleerd. Ook beschikken beide borden over een slow mode, waarin de multiplier tijdelijk omlaag wordt gegooid zodat je je maar net stabiele overklok na de benchmark direct kunt uitschakelen, om rustig de benodigde screenshots te kunnen nemen. Voltagemeetpunten behoren eveneens tot de standaarduitrusting, maar je moet ze zelf verbinden met probes - in tegenstelling tot bij de Z270 XPower kiest MSI niet voor een handige header.

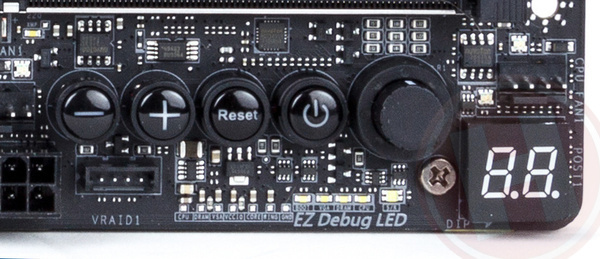

Bij de MSI X299 XPower Gaming AC zien we onder meer power/resetknoppen en een POST-display.

Op de Apex zit een aantal extra features die ontbreken op de XPower. Zo zit er naast de 24-pins ATX-stekker een viertal PCIe-schakelaars, waarmee je de PCI-Express x16-sloten een voor een kunt uitschakelen. Dat is bijvoorbeeld handig bij het debuggen van een 4-way SLI-opstelling: welke van de vier kaarten zorgt nou voor problemen? Ook biedt alleen ASUS een LN2-mode. In die modus wordt de coldbootbug van het systeem omzeild, wat alleen van belang is als je met vloeibaar stikstof, helium of een andere extreme koelmethode overklokt. Voor wie een Kaby Lake-X CPU wil overklokken, biedt ASUS een speciale modificatie met een zogenaamde DMI-pin. Door die te plaatsen speel je een voltage vrij dat de verbindingssnelheid van de PCIe-bus met de processor verbindt, maar ook dit is alleen voor echt extreme overklokkers relevant.

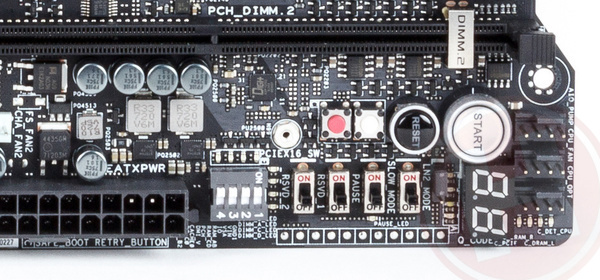

De ASUS Rampage VI Apex biedt net wat meer overklokfeatures, zoals PCIe-schakelaars.

	MSI X299 XPower Gaming AC	ASUS Rampage VI Apex
Fanheaders	10	12
waarvan PWM	10	7
Cores uitschakelbaar
PCIe-sloten uitschakelbaar
Voltagemeetpunten
Diagnosedisplay
On-board knoppen
LN2 mode
Slow mode
Dual BIOS
BIOS flash zonder CPU
