Uiterlijk en aansluitingen
De ATEN VM0404HA heeft een stevige metalen behuizing die 43,7 x 4,4 x 15,4 cm (b*h*d) meet, en daarmee past het apparaat precies in een 1U opening van een 19 inch rack. De switch staat standaard op vier voetjes, maar als je die verwijdert en de meegeleverde beugels aan de zijkanten monteert, kan je hem dus probleemloos in een 19 inch av-rack monteren.

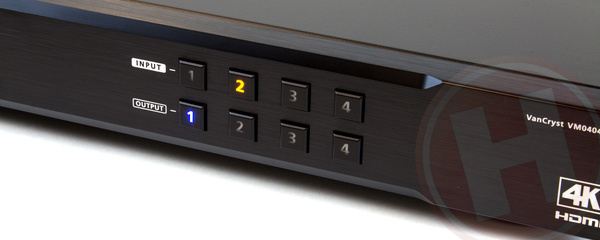

Aan de voorzijde van de VM0404HA vinden we alleen twee rijen van vier knoppen, de bovenste om de vier inputs te selecteren, de onderste om datzelfde te doen voor de vier outputs. Een powerknop ontbreekt aan de voorzijde, deze is achter op het apparaat aangebracht. De knoppen lichten na het indrukken op, zodat duidelijk is welke output(s) aan de vier inputs gekoppeld zijn.

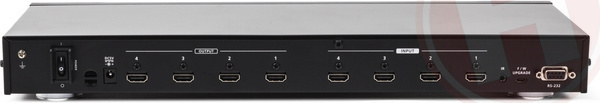

Aan de achterkant vinden we uiteraard twee sets van vier hdmi-aansluitingen, verdeeld over vier ingangen en vier uitgangen. Helemaal links achterop vinden we een aardpunt, met daarnaast een powerswitch en een ingang voor 5 Volt gelijkspanning van de meegeleverde voedingsadapter. Rechts van de hdmi-aansluitingen treffen we een aansluiting voor de meegeleverde ir-ontvanger aan, evenals een micro-usb ingang die gebruikt kan worden om het apparaat van softwareupdates te voorzien. De laatste aansluting is een RS-232 aansluiting, die gebruikt kan worden om de switch op afstand te bedienen.
In de verpakking treffen we naast de switch en de voeding ook een afstandsbediening op creditcard formaat aan. Hiermee kan je - net als met de knoppen op het voorpaneel - selecteren welke in- en uitgangen aan elkaar gekoppeld moeten worden en is het mogelijk het apparaat in standby-modus te schakelen.
Onder de kap

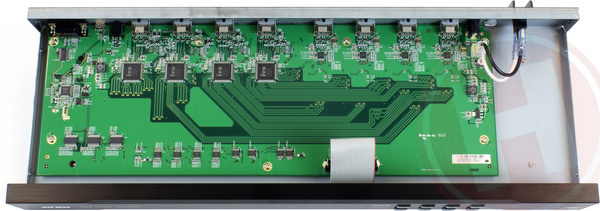

Uiteraard hebben we ook even gekeken hoe het binnenwerk van de switch eruit ziet. In interne layout is erg overzichtelijk, alle logica bevindt zit op één printplaat. Op die printplaat vinden we vier ITE IT6662E chips. Dit zijn 1-naar-4 MLH/DHMI dual-in actieve splitters met een maximale signal rate van 3 Gbps, goed voor 4K beelden met maximaal 60 fps bij 4:2:0 kleurcodering.
