Goedkope Z370-moederborden: ASRock Z370 Pro4 & Gigabyte Z370P D3 review

ASRock Z370 Pro4 vs. Gigabyte Z370P D3 (vervolg)

Op deze pagina kijken we naar de rest van de uitrusting van de goedkope Z370-bordjes van ASRock en Gigabyte.

Audio en video

Op de audiovoorziening is duidelijk bespaard ten opzichte van duurdere Z370-borden. Gigabyte implementeert een Realtek ALC887-codec, ASRock kiest voor de iets luxere ALC892. Ondersteuning voor digitale surround-output of überhaupt s/pdif is er niet, al heeft de Gigabyte wel een interne header die je zou kunnen omvormen naar een optische audio-uitgang.

Met beide borden kun je de geïntegreerde gpu van de Coffee Lake-processors gebruiken, al biedt ASRock daar ruimere mogelijkheden voor. Op de Z370P D3 komen we namelijk alleen een hdmi 1.4-aansluiting tegen, de Z370 Pro4 beschikt daarnaast ook over dvi en vga. Displayport komen we in dit segment niet tegen.

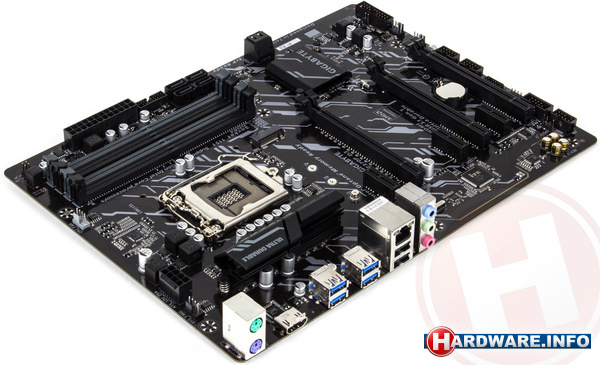

Gigabyte biedt alleen een hdmi-poort als video-uitgang.

Netwerk

Voor een gigabit ethernetaansluiting benut ASRock de Intel-poort die via een PHY uit de chipset komt, terwijl het goedkopere Gigabyte-bord is voorzien van een Realtek-chip. Overigens biedt het ASRock-bord ook nog een m.2 2230-slot, waar je een wifi-kaartje in kwijt kunt. Meegeleverd wordt die draadloze netwerkadapter echter niet.

Stroomvoorziening en overklokfeatures

De stroomvoorziening is één van de meest wezenlijke aspecten waarin budgetborden verschillen van duurdere exemplaren. Zowel Gigabyte als ASRock maken gebruik van een Intersil-controller met een 4+2-fasen output. In het geval van de Z370 Pro4 gaat het om de ISL95856, op de Z370P D3 treffen we een ISL95866 aan.

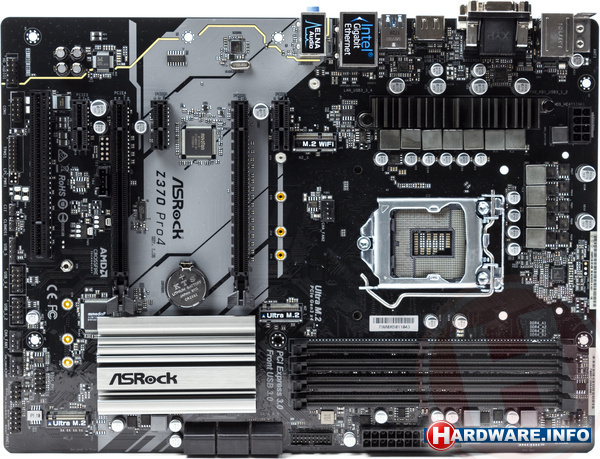

De stroomvoorziening van de ASRock Z370 Pro4 ziet er indrukwekkender uit.

ASRock past zogenaamde doublers toe voor zowel voor de primaire stroomvoorziening aan de cpu als de secundaire fasen voor onder meer de geïntegreerde gpu. Boven de fasen die stroom leveren aan de cpu-cores zelf is een bescheiden heatsink geplaatst. De gebruikte mosfets zijn (twee per fase) zijn de SM4336NSKP en SM4337NSKP van Sinopower.

Gigabyte houdt het bij vier fysieke fases voor de cores en twee fasen voor andere onderdelen van de cpu. Ook hier zijn alleen de fasen aan de primaire zijde voorzien van een koelblokje. De mosfets (vier per fase) zijn afkomstig van ON Semiconductor, het gaat om de NTMFS4C06N en NTMFS4C09N.

Verderop in dit artikel testen we wat dit nou in de praktijk betekent voor het overklokpotentieel van deze borden. Qua overklokfeatures kunnen we het kort houden: die vinden we niet terug op deze borden. Wel beschikken ze allebei over vier fanconnectors die netjes pwm-ondersteuning bieden. Verder is het wellicht nog de moeite waard om te vermelden dat de Z370P D3 een rgb-header heeft, al kun je het uitgangssignaal maar op zeven kleuren instellen.
