AMD X470 moederborden round-up: 14 borden voor je Ryzen 2

Intern: stroomvoorziening en overklokfeatures

Gemiddeld genomen verbruiken de Ryzen 2-processors wat meer dan hun voorgangers, dus het is niet gek om te zien dat de X470-moederborden door de bank genomen een wat betere stroomvoorziening hebben. In de tabel hieronder zie je het aantal stroomfasen uitgesplitst in de fasen voor de processorcores zelf en die voor de overige delen van de chip, zoals de verschillende geïntegreerde controllers en in het geval van Raven Ridge de iGPU.

Bij goedkopere moederborden zien we dat er meestal PWM-controllers van Intersil of Richtek worden gebruikt. Zowel de Intersil ISL95712 als de Richtek RT8894A kunnen maar vier primaire stroomfasen aansturen, terwijl er in de praktijk vaak meer fasen worden aangesloten. In feite delen twee spoelen dan één kanaal van de controller, waardoor ze minder efficiënt werken dan eenzelfde aantal 'echte fasen'. Desondanks vallen bijvoorbeeld acht 'dubbele' fasen nog altijd te prefereren boven vier 'enkele'.

In het high-end segment domineert de IR35201-controller, due door Asus wordt toegepast onder het pseudoniem Digi+ ASP1405I. Deze controller kan maximaal acht fasen aansturen, bijvoorbeeld 8+0 of 6+2. Vrijwel elk high-end bord gebruikt dan ook doublers om een hoger aantal fasen te kunnen bieden. Opvallend is de configuratie van de Asus RoG Strix X470-F Gaming, waarbij juist alleen de secundaire fasen worden verdubbeld.

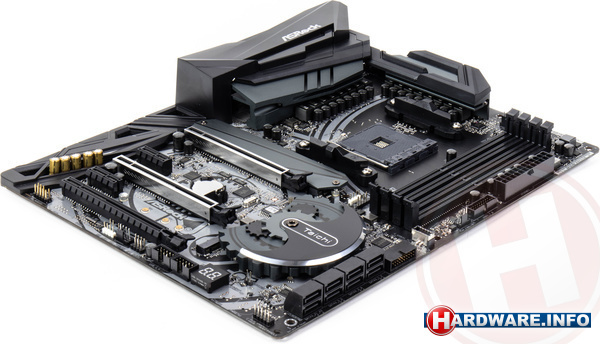

De ASRock X470 Taichi is het moederbord met de meeste stroomfasen.

In principe kun je op elk moederbord met een fatsoenlijke stroomvoorziening overklokken, maar speciaal daarvoor geschikte moederborden onderscheiden zich vooral met features die het leven van de overklokker makkelijker maken. In de onderstaande tabel zie je de belangrijkste verschillen tussen de borden op dat vlak.

De mogelijkheid om de bios te flashen zonder dat er een processor is geïnstalleerd, vinden we vooralsnog alleen terug op de Asus Crosshair VII Hero en de MSI Gaming M7. Stel, je koopt in de toekomst een hypothetische Ryzen 3-cpu, dan moet je de bios op borden zonder die functie eerst updaten met een oudere socket AM4-chip. We hopen dat deze functie in de toekomst ook zijn weg vindt naar lagere segmenten.

Vrijwel onmisbaar voor overklokkers is een vorm van probleemdiagnose. Mid-range borden hebben vaak een aantal debug-leds die je een idee geven van of je het probleem bij de cpu, de videokaart of het geheugen moet zoeken, terwijl luxere borden op een HEX-display gedetailleerdere foutcodes weer kunnen geven.

Extreme overklokkers monteren hun moederbord vaak niet in een kast, dus in dat geval zijn on-board knoppen voor het aan- of uitzetten van het systeem ook bijzonder praktisch. Die treffen we in deze round-up alleen aan op de topmodellen van Asus, Gigabyte en MSI. Op de ASRock Taichi zitten er wel soldeerpunten voor dergelijke knoppen, maar die zijn alleen aangebracht bij de nog duurdere (maar op hetzelfde pcb gebaseerde) X470 Taichi Ultimate.

	Fan- headers	Max. CPU-voltage	Bios flashen zonder CPU	Probleem- diagnose	On-board knoppen	Voltage- meetpunten
ASRock X470 Gaming-ITX/AC	3	1,85 V
ASRock X470 Gaming K4	5	1,55 V		HEX-display
ASRock X470 Master SLI	5	1,55 V
ASRock X470 Taichi	5	1,55 V		HEX-display
Asus RoG Crosshair VII Hero WiFi	9	1,7 V		HEX-display
Asus RoG Strix X470-F Gaming	7	2 V		Debug-leds
Asus RoG Strix X470-I Gaming	3	2 V		Debug-leds
Asus TUF X470-Plus Gaming	5	1,7 V
Gigabyte X470 Aorus Gaming 5 WiFi	8	1,7 V
Gigabyte X470 Aorus Gaming 7 WiFi	8	1,7 V		HEX-display
Gigabyte X470 Aorus Ultra Gaming	8	1,7 V		Debug-leds
MSI X470 Gaming M7 AC	6	2 V		HEX-display
MSI X470 Gaming Plus	6	1,55 V		Debug-leds
MSI X470 Gaming Pro Carbon AC	6	1,7 V		Debug-leds

In het high-end segment hebben veel borden een display voor foutcodes.
