SuperMicro Supero C9X299-PG300 moederbord review

Layout en indeling

De C9X299-PG300 van SuperMicro is een moederbord dat opgebouwd is rondom een 10-laags pcb gemaakt van Epoxy Glass Resin dat de integriteit van signalen en de impedantie optimaal moet houden bij hogere frequenties. De processorsocket en de aansluitingen in de geheugensloten zijn volgens de fabrikant voorzien van een extra dikke laag goud om opnieuw de signalen zo goed mogelijk over te brengen.

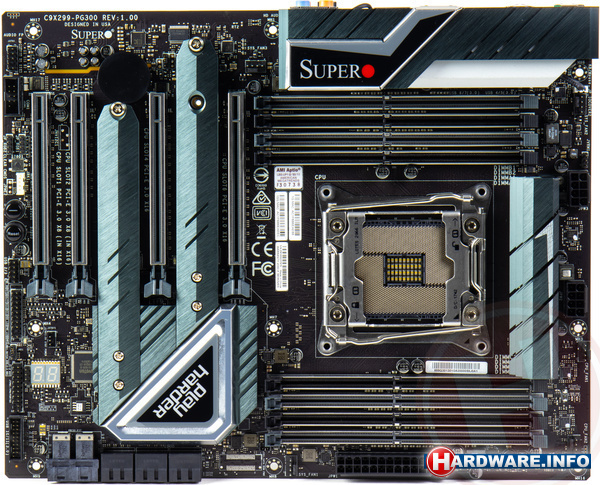

Het geheel zwart-grijze moederbord is zoals veruit de meeste X299-borden voorzien van 8 geheugensloten en heeft 4 pci-e x16-sloten meegekregen. Deze zijn allemaal met een metalen behuizing verstevigd. De geheugensloten bieden ruimte aan maximaal 128 GB werkgeheugen dat op maximaal 4400 MT/s kan draaien in een quad-channel configuratie. Bijzonder aan de pcie-sloten op de PG300 is dat ze alle vier fysiek als x16 zijn aangesloten, waarbij wel dient opgemerkt te worden dat de laatste twee lanes moeten delen indien beiden actief, waarmee het aantal lanes op 8 uitkomt. Ook hangt daarbij het totale aantal beschikbare lanen van de gebruikte processor af.

Opslag en netwerk

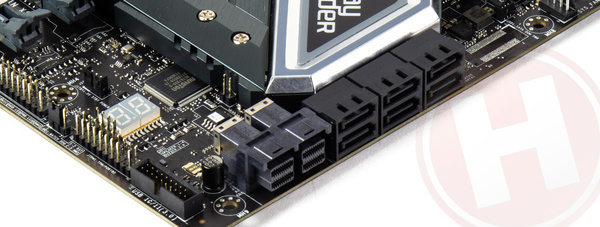

De C9X299 kan intern opslag aan zich verbinden middels 6 sata-poorten en m.2-sloten. Van die laatste interface draaien beide sloten op x4-snelheid, zijn geschikt voor Intel Optane en hebben koelblokken meegekregen. Bovendien zijn er nog 2 wat minder gebruikelijke u.2-aansluitingen op het moederbord geplaatst. Die aansluitingen zijn samen met de sata-poorten haaks geplaatst, wat gunstig is voor het kabelmanagement in veel kasten.

De netwerkmogelijkheden van het moederbord bestaan uit twee bedrade netwerkaansluitingen. De eerste is een 'gewone' Intel WG-i219V gigabit adapter maar bij de tweede heeft SuperMicro uitgepakt. Die betreft namelijk een 10 gigabit adapter in de vorm van de Aquantia AQC107. Draadloze netwerkondersteuning komen we direct uit de doos niet tegen.

Usb, audio en headers

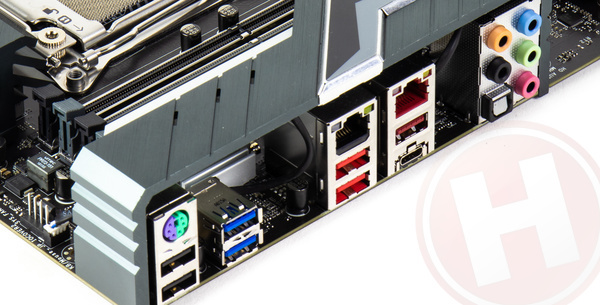

Aan usb-aansluitingen komen we op deze SuperO 2 keer usb 2.0 op het i/o, evenals 4 maal usb 3.0 en nog 2 keer usb 3.1 - waarvan een type-c aansluiting. In usb-headers heeft SuperMicro voorzien met een enkele usb 2.0 en 3.0-header. Usb 3.1 komen we niet in de vorm van een header tegen op dit moederbord.

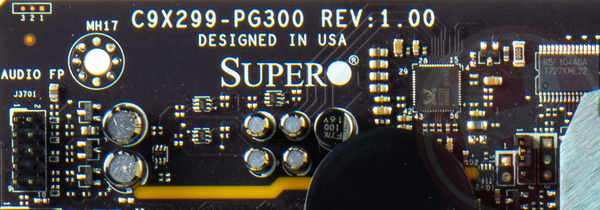

Als audiochip heeft SuperMicro op de SuperO C9X299-PG300 gekozen voor de ALC1220 van Realtek. Deze high-end oplossing heeft ondersteuning voor 7.1-kanaals geluid, en is op het SuperO-bord ook nog voorzien van een s/pdif-aansluiting. Ondersteuning voor DTS Connect mist. De algehele audioprestaties zullen we verderop in de review bekijken, maar SuperMicro noemt een signaal-ruisverhouding van 120dB voor de dac en 108dB voor de adc. Verder zijn er twee converters aanwezig die het digitale signaal via hdmi en s/pdif voor hun rekening nemen, en is er een HD audio-header in de hoek linksonder op het bord geplaatst.

Verlichting

Haast geen consumentenmoederbord kan tegenwoordig nog zonder verlichting, en SuperMicro heeft dat ondanks zijn achtergrond in de servermarkt ook ingezien. De SuperO C9X299-PG300 is voorzien van 2 rgb-headers, beide onderaan het moederbord geplaatst. Die aansluitingen hanteren de 12V GRB-standaard, waarbij SuperMicro aangeeft de industriestandaard te volgen voor maximale compabiliteit. Addressable rgb is echter niet aanwezig, wel zijn er verschillende modi en kleuren te kiezen en combineren. Het moederbord zelf heeft ook verlichting meegekregen: op de pch, langs de audiochip en op de cover over de stroomvoorziening zijn leds geplaatst die samen met de rgb-header in de SuperO Booster aangepast kunnen worden.
