12 Intel Z390 moederborden round-up: borden voor bij je 8-core!

ASRock

ASRock stuurde ons vier moederborden met de Z390-chipset op, die we hieronder bespreken.

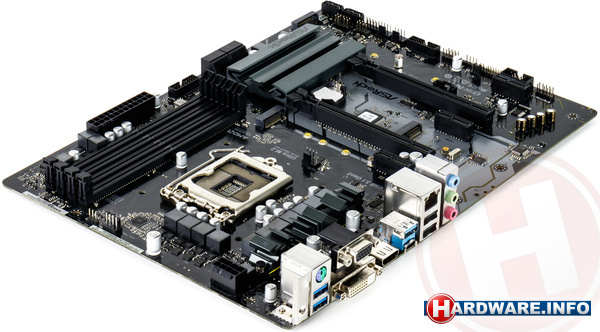

ASRock Z390 Pro4

De instapper op Z390 aan de kant van ASRock is de Pro4. Als atx-moederbord zijnde komen we een wat kaler pcb tegen, waarop vier geheugensloten en 5 pci-e sloten zijn geplaatst. Qua pci-e gaat het dan om drie x1-sloten en twee x16-sloten - de bovenste draait op x16 en de onderste is beperkt tot x4. Opslag wordt mogelijk gemaakt door m.2-sloten en zes sata-connectors, waarvan vier opzij wijzen. Uit de doos biedt de Pro4 geen ondersteuning voor draadloze netwerken, maar met een rf-module is dit middels CNVi wel zelf toe te voegen.

De Pro4 heeft verder twee usb 3.0-headers, maar een type-c header ontbreekt. Usb 3.1 komen we ook op het i/o tegen, in de vorm van een een type-a en type-c connector. Usb 3.0 en 2.0 zit er elk ook in tweevoud op, in beide gevallen met type-a connectors. De audiocodec van de Pro4 is bescheiden gehouden met een Realtek ALC892, die drie analoge aansluitingen op het i/o meekrijgt en op een front panel is aan te sluiten middels de hd audio-connector. S/pdif en ondersteuning voor dts is afwezig. Verder valt nog op dat er op het pcb een 'halve' usb-header is geplaatst, waarmee dus nog een enkele usb-poort valt te realiseren - naast de normale header die twee usb 2.0-aansluitingen mogelijk maakt.

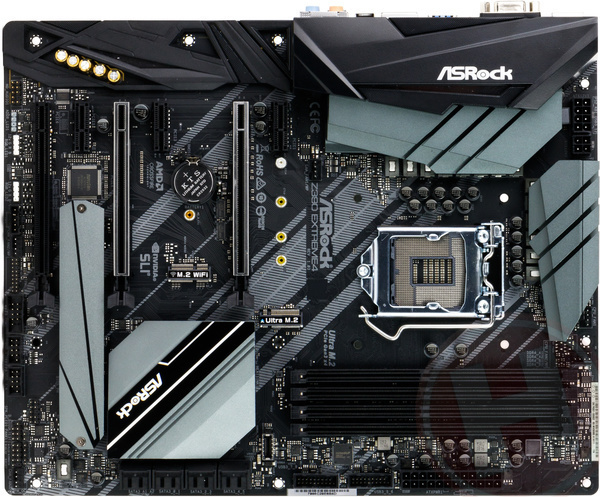

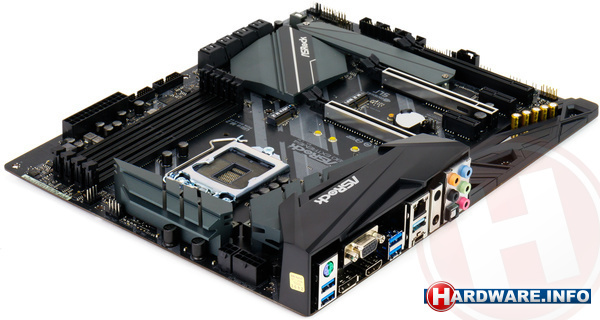

ASRock Z390 Extreme4

De Extreme4 is een wat luxer moederbord van ASRock dan de Pro4. We komen een aantal high end zaken tegen zoals een Realtek ALC1220 met DTS-ondersteuning en een s/pdif-connector, twee m.2-sloten en vier geheugensloten voor maximaal ddr4 op 4300 MT/s. De dvi-aansluiting is ingeruild voor displayport, er is dual bios-ondersteuning toegevoegd en hoewel dezelfde pwm-controller wordt gebruikt, is de stroomvoorziening steviger gemaakt dan op de Pro4.

Niet alles aan de Extreme4 is echter extreem, de twee usb 3.1-poorten (een type-c en een type-a) zijn gemiddeld qua aantal en er is alleen ethernet te vinden in de vorm van een gigabit adapter. Draadloze netwerkondersteuning ontbreekt, maar kan wel worden toegevoegd door het 'derde' m.2-slot voor de rf-module te gebruiken - die niet wordt meegeleverd met het moederbord. Opvallend is verder dat we naast de hdmi- en displayport-connector nog een ouderwetse vga-aansluiting tegenkomen. Een geïntegreerd i/o-shield is niet aanwezig op de Extreme4.

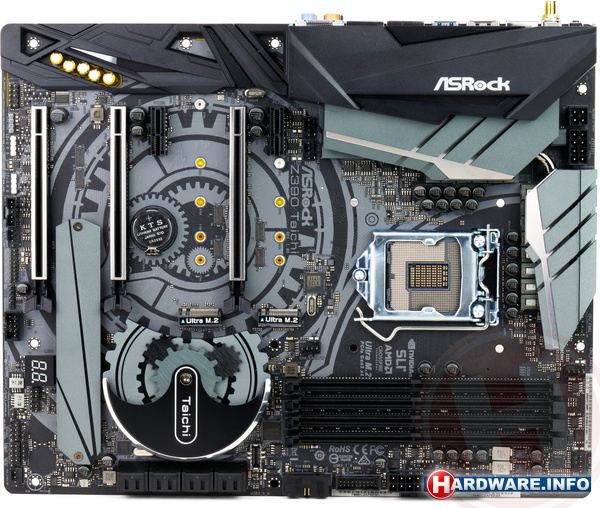

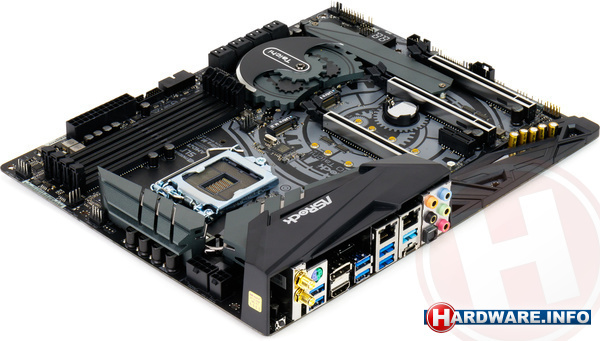

ASRock Z390 Taichi

De nieuwe Taichi van ASRock is een atx-moederbord dat over grotendeels high end specificaties beschikt. Zo zijn er drie m.2-sloten, verstevigde pci-e sloten, twee gigabit ethernetadapters, een Realtek ALC1220 audiocodec met ondersteuning voor DTS, en naast de 4 usb 3.1-poorten op het i/o ook een type-c frontpanel connector. Ook heeft ASRock een geïntegreerd i/o-shield geplaatst. De draadloze netwerkondersteuning is aanwezig, maar vanwege de gekozen Intel AC 3168 is de snelheid beperkt tot 433 Mbit per seconde en gaat bluetooth niet verder dan versie 4.2.

Verder komen we op het zwart-grijze moederborden zaken tegen die tegenwoordig standaard zijn te verwachten op een wat luxer moederborden. Vier geheugensloten die ddr4 tot en met 4200 MT/s aankunnen, een s/pdif-aansluiting, zowel displayport als hdmi, en een knop om de bios te resetten.

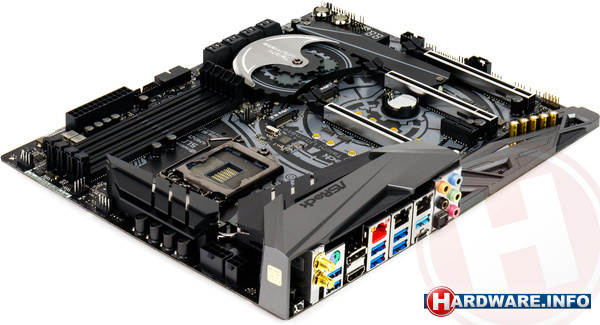

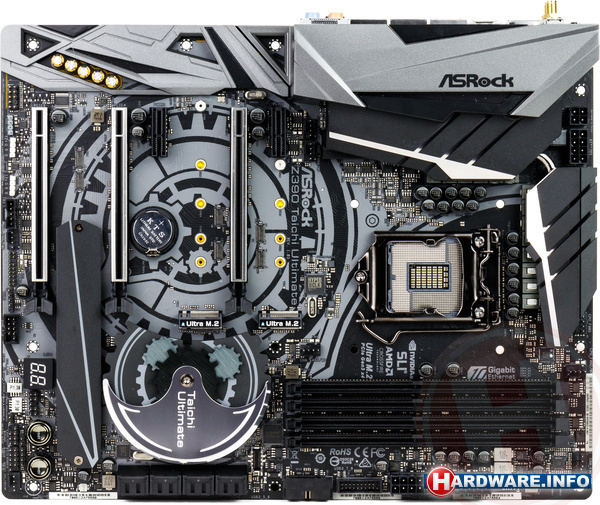

ASRock Z390 Taichi Ultimate

Zoals de naam al doet vermoeden is de Taichi Ultimate de nog luxere variant van de Taichi. De extra's die we tegenkomen zijn een 10 Gigabit ethernetpoort gekoppeld aan een Aquantia-chip, een power en resetknop op het pcb voor overklokkers, en een upgrade van het draadloze netwerk om tot 1730 Mbit per seconde en bluetooth versie 5.0 in plaats van 4.2 te kunnen leveren.

Op het pcb zelf zijn de verschillen amper te zien, en buiten de genoemde specificaties en features zijn de twee Taichi-borden identiek.
