Nvidia GeForce RTX 2080 Ti productie - vervolg

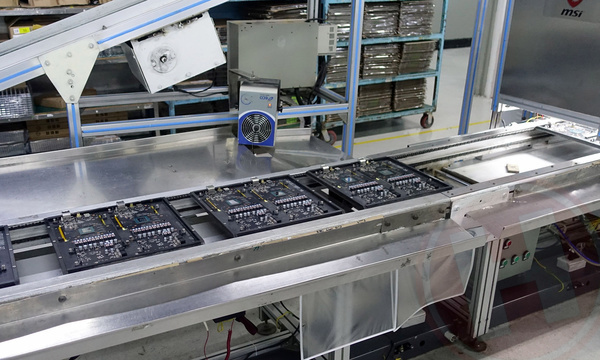

Deze machine plaatst condensatoren op de printplaten van de videokaarten.
Eenmaal voorzien van condensatoren vervolgen de RTX 2080 Ti's in wording hun weg in paren.
Hier vindt wederom een optische inspectie plaats, maar deze is nog niet volledig geautomatiseerd: een medewerker moet nog meekijken.
Zit alles op z'n plek, dan wordt het vastgesoldeerd.

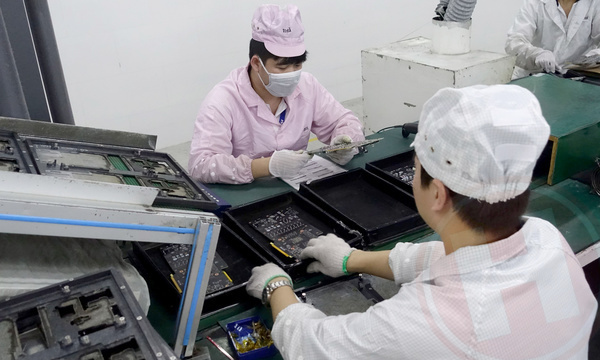

Een visuele inspectie volgt, en indien nodig wordt overtollig soldeer verwijderd - met een kleine of grote borstel.
- Tab 1
- Tab 2

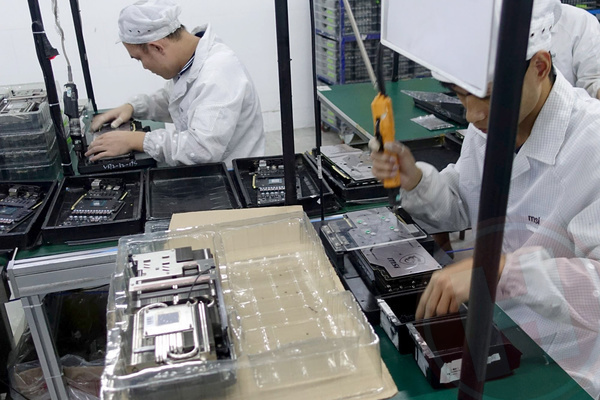

Dan is het tijd om de backplate te monteren, en de slotplaat bracket.
- Tab 1
- Tab 2

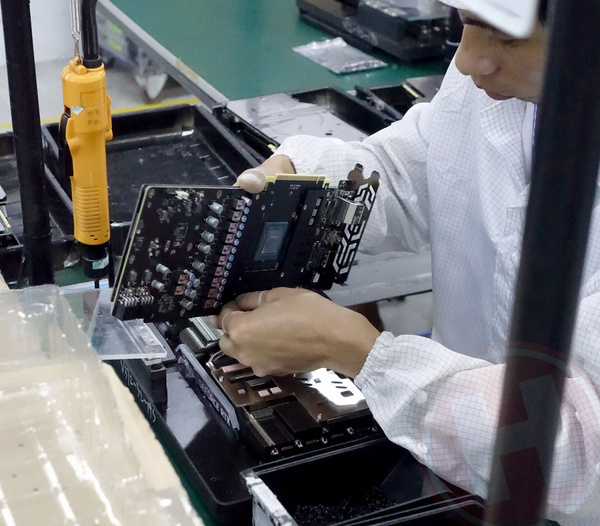

Na de backplate kan de kaart op de koeler geplaatst worden: fans aansluiten en dan vastschroeven.
- Tab 1
- Tab 2

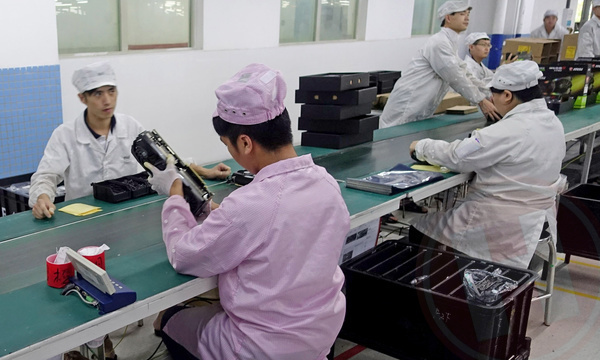

Na een laatste visuele en handmatige inspectie is het tijd voor de test.

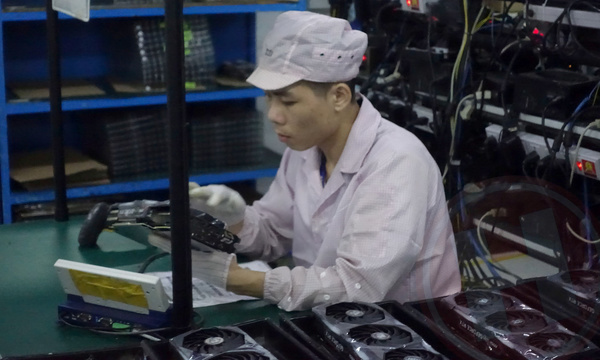

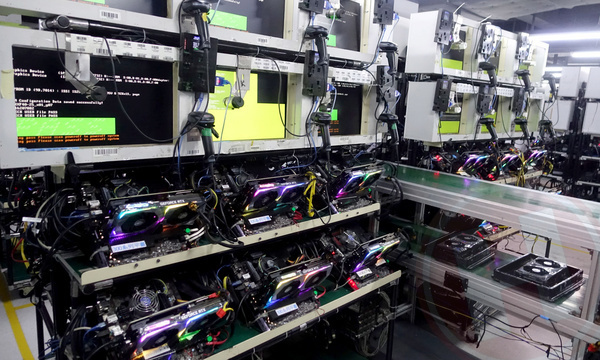

In een groot aantal 'zijstraatjes' op de productielijn heeft MSI vele opstellingen waarop de nieuwe videokaarten kunnen worden getest. Ze doorlopen een gestandaardiseerd testprotocol om te controleren dat ze beeld geven, correct werken en dat ook de koeling naar behoren functioneert.
- Tab 1
- Tab 2
Werken de kaarten zoals zou moeten, dan volgt nog een laatste inspectie, de anti-statische verpakking en het in de doos plaatsen. De dozen worden weer in omdozen verpakt, die worden gewogen. Dat heeft een belangrijke functie: komt het gewicht niet overeen met de juiste waarde, dan zijn er te weinig of te veel zaken verpakt - bijvoorbeeld kabels, documentatie of andere papieren. Is het gewicht correct, dan kan de doos met meerdere RTX 2080 Ti's op de pallet voor verzending.
- Tab 1
- Tab 2
- Tab 3

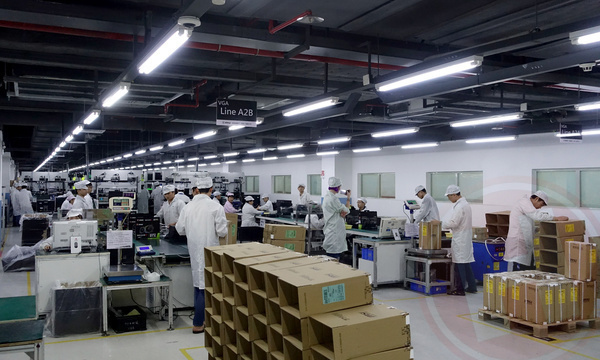

Hieronder zie je de andere kant van de dubbele vga-productielijn.
