Verschillen: VRM's & OC-features
Zonder uitzondering slaan de verschillende moederbordfabrikanten flink op de trom als het om de stroomvoorziening gaat. Die is doorgaans zwaarder dan bij de borden van de vorige generatie, met het oog op het hogere stroomverbruik van zeker de 12- en 16-core Ryzen 3000-processors.

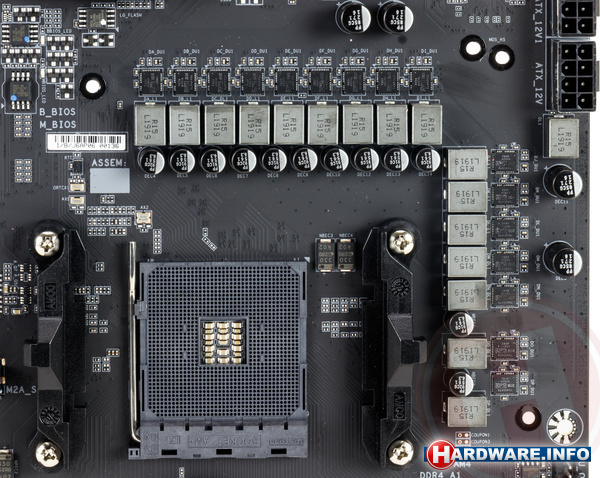

Elk X570-moederbord dat we hebben getest is uitgerust met heatsinks op de vrm's. Als we de specificaties van de stroomvoorziening bekijken, valt op dat Gigabyte op de X570 Aorus Master en Xtreme een Infineon XDPE132G5C-controller toepast, die we nog niet eerder hebben gezien. Het blijkt een betrekkelijk nieuw model te zijn dat volledig digitaal zestien fasen kan aansturen, zonder gebruik te maken van doublers of 'phase teaming'. In theorie is dat de meest efficiënte manier om zo veel fasen aan te sturen en zodoende zijn de verwachtingen voor de vrm-test verderop in deze review hooggespannen.
Op de productpagina van elk getest X570-moederbord vind je een close-up van de vrm-componenten.
De andere fabrikanten kiezen op hun luxe modellen voor een IR35201, die native maximaal acht fasen kan aansturen. De Digi+ ASP1405I op veel Asus-borden is overigens een rebrand van deze chip. De meeste fabrikanten implementeren doublers om meer sets vrm-componenten te gebruiken dan de controller officieel ondersteunt, waar dat niet het geval is wordt 'phase teaming' toegepast. Doublers schakelen binnen een paar vrm-componenten (chokes en mosfets) steeds om en om een set in, zodat de belasting effectief over beide sets wordt gespreid. Bij phase teaming is die logica niet aanwezig en worden simpelweg twee of drie sets componenten met één fase verbonden. Dat is goedkoper, maar leidt in theorie wel tot hogere ripples en minder efficiëntie ten opzichte van 'echte' fasen.
Alleen de goedkoopste borden doen op het gebied van de stroomvoorziening enkele consessies. De borden met vier of vijf fasen zijn mogelijkerwijs was onderbemeten voor de Ryzens met veel cores, zeker als je ze ook nog wil gaan overklokken. Daarin spelen echter meer zaken een rol dan alleen de gebruikte componenten, zoals hoe effectief de heatsinks zijn.
| PWM controller | CPU | SoC | ||||
|---|---|---|---|---|---|---|
| Fasen | Chokes | Mosfets | Doublers | Fasen | ||
| ASRock X570 Pro4 | uP9505P | 4 | 8 | Sinopower SM4336NSKP + SM4337NSKP |  |
2 |
| ASRock X570 Steel Legend | Intersil ISL69147 | 4 | 8 | Vishay Siliconix SiC632A |  |
2 |
| ASRock X570M Pro4 | uP9505P | 4 | 8 | Sinopower SM4336NSKP + SM4337NSKP | |
2 |
| ASRock X570 Extreme4 | Intersil ISL69147 | 4 | 8 | Vishay Siliconix SiC632A | |
2 |
| ASRock X570 Phantom Gaming-ITX/TB3 | Intersil ISL69147 | 4 | 8 | ISL99227B | |
2 |
| ASRock X570 Taichi | Intersil ISL69147 | 6 | 12 | Vishay Siliconix SiC634 | |
1 |
| ASRock X570 Phantom Gaming X | Intersil ISL69147 | 6 | 12 | Vishay Siliconix SiC634 | |
1 |
| ASRock X570 Creator | IR35201 | 6 | 12 | IR3555M | |
2 |
| Asus TUF Gaming X570-Plus (Wi-Fi) | Digi+ ASP1106 | 4 | 12 | Vishay Siliconix SiC639 | |
2 |
| Asus Prime X570-Pro | Digi+ ASP1106 | 4 | 12 | Vishay Siliconix SiC639 | |
2 |
| Asus RoG X570-E Strix Gaming | Digi+ ASP1405I | 6 | 12 | IR3555M | |
2 |
| Asus RoG Crosshair VIII Impact | Digi+ ASP1405I | 4 | 8 | TDA21472 | |
2 |
| Asus RoG Crosshair VIII Hero WiFi | Digi+ ASP1405I | 7 | 14 | IR3555M | |
1 |
| Asus RoG Crosshair VIII Formula | Digi+ ASP1405I | 7 | 14 | IR3555M | |
1 |
| Gigabyte X570 Gaming X | Intersil ISL69147 | 5 | 10 | ON 4C06N + 4C10N | |
2 |
| Gigabyte X570 Aorus Elite | Intersil ISL69138 | 6 | 12 | Vishay Siliconix SiC634 | |
1 |
| Gigabyte X570 I Aorus Pro | IR35201 | 6 | 6 | TDA21472 | |
2 |
| Gigabyte X570 Aorus Pro | IR35201 | 6 | 12 | IR3553M | |
2 |
| Gigabyte X570 Aorus Ultra | IR35201 | 6 | 12 | IR3553M | |
2 |
| Gigabyte X570 Aorus Master | Infineon XDPE132G5C | 12 | 12 | IR3556M | |
2 |
| Gigabyte X570 Aorus Xtreme | Infineon XDPE132G5C | 14 | 14 | TDA21472 | |
2 |
| MSI MPG X570 Gaming Pro Carbon WiFi | IR35201 | 5 | 10 | Ubiq QA3111N6N | |
2 |
| MSI MEG X570 Ace | IR35201 | 6 | 12 | IR3555M | |
2 |
| MSI Prestige X570 Creation | IR35201 | 7 | 14 | IR3555M | |
1 |
| MSI MEG X570 Godlike | IR35201 | 7 | 14 | TDA21472 | |
1 |
Opvallend is dat vrijwel alle fabrikanten de mogelijkheid inbouwen om een nieuwe bios te flashen zonder dat er een processor is geïnstalleerd. Bij voorgaande generaties kwamen we dat nog enkel op high-end modellen tegen. De mate daarvan varieert wel per merk: Gigabyte biedt het op elk bord, MSI op bijna elk model en Asus op alles wat RoG heet. ASRock implementeert het op zijn high-end modellen. Wie een 300- of 400-serie moederbord wil combineren met een Ryzen 3000-processor, zal het er ongetwijfeld mee eens zijn dat dit een zeer handige feature is.
De meeste X570-moederborden beschikken over ruim voldoende fanheaders. De itx-borden van ASRock en Gigabyte hebben er in absolute zin het minst, maar we achten drie stuks voldoende voor een itx-systeem. Een vorm van probleemdiagnose ontbreekt alleen enkele itx-borden en budgetmodellen, de topmodellen van Asus en MSI hebben zelfs een heus aanpasbaar oled-schermpje. Andere modellen gebruiken een tweecijferig display of enkele leds om op z'n minst een indicatie te geven bij welk onderdeel je een issue moet zoeken.
Features die vooral voor overklokkers handig zijn, komen we op relatief veel X570-borden tegen. On-board knoppen voor power en reset zitten bijvoorbeeld op elf van de vijfentwintig borden. Voltagemeetpunten blijven wel aan de echte high-end modellen voorbehouden: alleen de Asus RoG Crosshair VIII Hero, de MSI X570 Godlike en de Gigabyte X570 Aorus Master en Xtreme beschikken daarover. Opvallend genoeg biedt Asus dit juist niet op de duurdere Formula - de filosofie is dat dat bord vooral door casemodders wordt gebruikt, en die hebben dergelijke die-hard overklokfeatures niet nodig.
| Fan-headers | Voltage-meetpunten | BIOS flashen zonder CPU | Probleem-diagnose | Dual BIOS | On-board knoppen | |
|---|---|---|---|---|---|---|
| ASRock X570 Pro4 | 5 | |
|
Debug-leds | |
|
| ASRock X570 Steel Legend | 6 | |
|
Geen | |
|
| ASRock X570M Pro4 | 5 | |
|
Debug-leds | |
|
| ASRock X570 Extreme4 | 6 | |
|
Geen | |
|
| ASRock X570 Phantom Gaming-ITX/TB3 | 3 | |
|
Geen | |
|
| ASRock X570 Taichi | 7 | |
|
HEX-display | |
|
| ASRock X570 Phantom Gaming X | 6 | |
|
HEX-display | |
|
| ASRock X570 Creator | 5 | |
|
HEX-display | |
|
| Asus TUF Gaming X570-Plus (Wi-Fi) | 5 | |
|
Debug-leds | |
|
| Asus Prime X570-Pro | 6 | |
|
Debug-leds | |
|
| Asus RoG X570-E Strix Gaming | 4 | |
|
HEX-display | |
|
| Asus RoG Crosshair VIII Impact | 5 | |
|
HEX-display | |
|
| Asus RoG Crosshair VIII Hero WiFi | 6 | |
|
HEX-display | |
|
| Asus RoG Crosshair VIII Formula | 8 | |
|
OLED-display | |
|
| Gigabyte X570 Gaming X | 4 | |
|
Debug-leds | |
|
| Gigabyte X570 Aorus Elite | 4 | |
|
Debug-leds | |
|
| Gigabyte X570 I Aorus Pro | 3 | |
|
Geen | |
|
| Gigabyte X570 Aorus Pro | 7 | |
|
Debug-leds | |
|
| Gigabyte X570 Aorus Ultra | 6 | |
|
Debug-leds | |
|
| Gigabyte X570 Aorus Master | 7 | |
|
HEX-display | |
|
| Gigabyte X570 Aorus Xtreme | 8 | |
|
HEX-display | |
|
| MSI MPG X570 Gaming Pro Carbon WiFi | 6 | |
|
Debug-leds | |
|
| MSI MEG X570 Ace | 7 | |
|
HEX-display | |
|
| MSI Prestige X570 Creation | 9 | |
|
HEX-display | |
|
| MSI MEG X570 Godlike | 9 | |
|
OLED-display | |
|
