Extreem AMD: Ultra high-end X570-moederborden review

Stroomversnelling: de VRM's

In onze uitgebreide round-up van AMD X570-moederborden merkten we op dat één trend alle andere nieuwigheden overschaduwde: de grote aandacht voor de stroomvoorziening. De 12- en 16-core Ryzen 9’s zijn natuurlijk niet de zuinigste processors ooit, zeker als je ze ook nog eens overklokt. Een goede stroomvoorziening is dan ook noodzakelijk, en alle X570-borden zijn voorbereid op de nog niet beschikbare 16-core variant. Op deze extreme moederborden laten de diverse fabrikanten ook op dit gebied hun huzarenstukjes zien.

V.l.n.r.: de vrm's van de Asus Formula, Gigabyte Xtreme en MSI Godlike.

We stipten het al kort aan: Gigabyte heeft in ieder geval deze generatie het alleenrecht op de nieuwste Infineon-controller, die zestien fasen direct kan aansturen. Elke fase heeft zijn eigen powerstage (combinatie van driver, high- en low-side mosfet): veertien rechtstreeks voor de processor, twee voor het SoC-gedeelte van de processor. Daaronder vallen onder meer de pci-express- en geheugencontroller.

MSI past een IR35201 toe, die acht kanalen voor fasen heeft. De fabrikant heeft de controller geconfigureerd als 7+1 fasen, wat door middel van doublers 14+2 wordt. In feite zijn alle componenten per fase dubbel uitgevoerd.

Asus noemt zijn pwm-controller de Digi+ ASP1405I, in werkelijkheid gaat het om dezelfde chip als op het MSI-bord. Asus kiest juist niet voor het gebruik van doublers, maar sluit er net zo veel sets componenten op aan. Doublers schakelen continu tussen die twee sets van spoel en mosfet, om effectief de belasting te verdelen. Zonder doublers wordt de belasting ‘onbewust’ verdeeld tussen de twee aangesloten sets vrm-componenten. In theorie is dat nadelig voor de ripple.

Nu bestaan er voor het volledig begrijpen van de cpu-stroomvoorziening hele opleidingen en proberen de fabrikanten het zelf soms ook niet al te duidelijk te maken. Bij goedkopere borden wordt er vaak alles aan gedaan om met minimale kosten zo veel mogelijk ‘blokjes’ (chokes/spoelen) te plaatsen, aangezien dat voor de gebruiker de enige zichtbare indicatie van de vrm-sterkte is. Waar het uiteindelijk om gaat, is hoe stabiel de geleverde stroom is en hoe warm alle componenten worden. Zeker voor dat laatste speelt natuurlijk ook de toegepaste koeling (doorgaans in de vorm van passieve koelblokken) een rol.

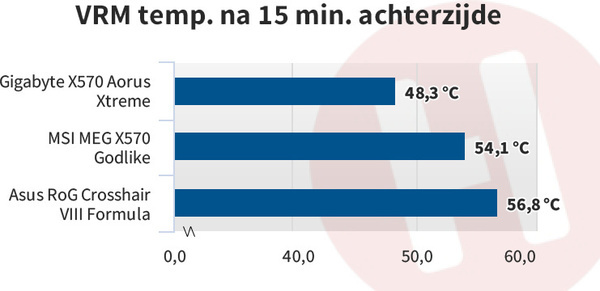

Daarom hebben we in de round-up op elk moederbord een uitgebreide vrm-test uitgevoerd: zonder een bachelor in vrm-kunde te hebben, kun je zo eenvoudig beoordelen of een moederbord qua stroomvoorziening van goede huizen komt.
