MSI B450 & X470 Max moederborden review: out-of-the-box compatible met Ryzen 3000

Specificaties en VRM's

Als we de specificaties van de nieuwe Max-modellen met hun directe voorgangers vergelijken, komen we behalve de grotere bios-chip geen enkel verschil tegen. De enige afwijking die we kunnen ontdekken is dat MSI alle usb-poorten tegenwoordig usb 3.2 in plaats van 3.1 noemt - USB-IF heeft nou eenmaal besloten dat dat mag.

Basisuitvoering met variatie in aansluitingen

Ondanks dat de prijzen uiteenlopen van gemiddeld 107 euro voor de B450M Mortar Max, het enige micro-atx-bord van het drietal, tot gemiddeld 144 euro voor de X470 Gaming Plus Max, delen de modellen veel van hun specificaties. Zo hebben alle drie de borden een viertal ddr4-geheugensloten en worden steeds chips van Realtek toegepast voor ethernet en audio, respectievelijk een RTL8111H op gigabitsnelheid en de oudere ALC892-codec. De B450-bordjes hebben twee pci-express 3.0 x16-sloten, het X470-model telt er drie, al heeft het derde slot nooit meer bandbreedte dan één lane beschikbaar. De twee atx-modellen hebben daarnaast nog drie x1-sleuven, op de B450M Mortar Max is er slechts ruimte voor één.

De MSI B450M Mortar Max heeft relatief veel aansluitmogelijkheden.

Op elk model heeft MSI twee 'echte' usb 3.1-poorten (gen2 dus) aangebracht - bij de B450-modellen als één usb-a en één usb-c, bij de X470 Gaming Plus Max tweemaal als usb-a. In aanvulling daarop zijn er nog vier usb 3.0-poorten en twee usb 2.0-aansluitingen beschikbaar, behalve bij de B450 Tomahawk Max, die twee usb 3.0-poorten minder telt. Kijken we naar de opslagmogelijkheden, dan zien we wederom enige variatie. De B450M Mortar Max heeft als enige vier in plaats van zes sata-poorten, maar het is juist de B450 Tomahawk Max die als enige geen tweede m.2-slot heeft. Bij de andere borden is er wel een tweede ssd-plek, al is die gelimiteerd op de snelheid van vier pci-express 2.0-lanes (2 GB/s).

Dat lijkt een beetje willekeurig en dat geldt eveneens voor de beschikbare monitoraansluitingen. Hdmi is er altijd, bij de atx-borden gecombineerd met dvi en juist bij de goedkope B450M Mortar Max met een qua bandbreedte nuttigere displayport-uitgang. Vermeldenswaard is verder nog dat MSI heeft gezorgd voor voldoende fanheaders (vier op de B450M Mortar Max, zes stuks bij de atx-modellen) en elk bord van handige debug-leds heeft voorzien.

Stroomvoorziening

Juist bij goedkopere moederborden is het uiteraard interessant om naar de kwaliteit van de stroomvoorziening te kijken, die we verderop overigens ook uitgebreid zullen testen. In elk geval heeft MSI alle drie de bordjes voorzien van vrm-heatsinks. Alleen bij de B450M Mortar Max zijn de bovenste twee fasen niet voorzien van een koelblokje, maar gezien dat om soc-fasen gaat (die veel minder stroom hoeven te leveren dan de vcore-fasen) tillen we daar niet zwaar aan.

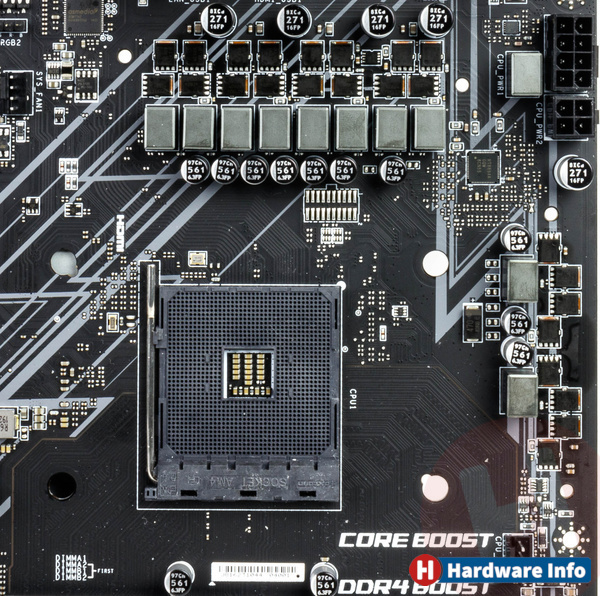

De vrm's van de X470 Gaming Plus Max, met losse high- en low-side mosfets.

In alle gevallen maakt MSI gebruik van een Richtek RT8894A-controller, die we voornamelijk kennen van budgetmoederborden. Deze controller kan maximaal 4+2 fasen aansturen en in die modus heeft MSI hem dan ook geconfigureerd. Bij de X470 Gaming Plus Max is elke fase voorzien van twee chokes, twee 4C029 high-side mosfets en twee 4C024 low-side mosfets. Bij de B450 Tomahawk Max geldt hetzelfde, maar is er per fase één choke aanwezig. Voor de B450M Mortar Max gebruikt MSI in plaats daarvan SM4337- en SM4503-mosfets en wederom één choke per fase. Uiteraard zijn deze losse mosfets minder efficiënt dan geïntegreerde powerstages die op duurdere borden worden gebruikt.

De vrm's van de B450 Tomahawk Max en B450M Mortar Max.
