8x AMD TRX40 moederborden test: monster-CPU zoekt monsterbord!

AMD TRX40-chipset en socket sTR4X

In tegenstelling tot bij zijn mainstreamplatform AM4, heeft AMD zijn nieuwe high-end processors niet compatibel gemaakt met de oude TR4-moederborden en X399-chipset. Wil je een Ryzen Threadripper 3960X of 3970X gaan gebruiken, dan ben je dus verplicht om te investeren in een moederbord met de TRX40-chipset. Dat is zuur voor wie reeds een systeem met de oude Threadripper-socket heeft, maar gezien de vele vernieuwingen (pci-express 4.0, veel hoger maximaal stroomverbruik, meer cores) is de breuk met het verleden wel te begrijpen.

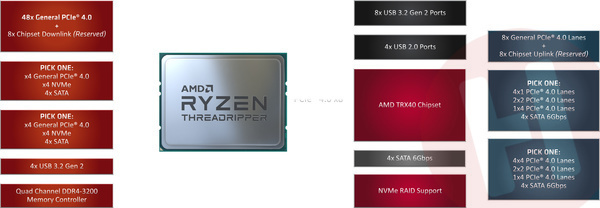

Connectiviteit vanuit de processor en de chipset

De features en connectiviteit van het TRX40-platform worden geboden door een combinatie van het i/o-die in de processor zelf en de externe TRX40-chipset, die net als X570 door AMD zelf is ontworpen. Elke Ryzen Threadripper-processor van de derde generatie biedt 64 pci-express 4.0-lanes, waarvan er acht worden gebruikt voor de verbinding met de chipset. Die snelweg is vier keer breder geworden dan bij de vorige generatie, toen er nog vier pci-e 3.0-lanes voor beschikbaar waren. De overige 48 cpu-lanes kunnen worden gebruikt voor videokaarten, ssd's en andere pci-e apparaten.

Verder kan de processor vier usb 3.1-poorten (10 Gbps) en maximaal acht sata600-poorten bieden, al kunnen die laatste ook worden ingewisseld voor tweemaal pci-e 4.0 x4: ideaal voor nvme-ssd's. De fabrikant van een moederbord heeft dus heel wat te kiezen bij het ontwerpen van een moederbord. Daar komt nog eens de connectiviteit van de TRX40-chipset bij: acht keer usb 3.1 (10 Gbps), vier keer usb 2.0, vier keer sata600 en tweemaal een combinatie van ofwel vier pci-e lanes, ofwel vier sata600-poorten. Tot slot zijn er nog acht vrij inzetbare pci-express 4.0-lanes beschikbaar.

Actieve chipsetkoeling op elk TRX40-bord

De TRX40-chipset wordt geproduceerd op het 14nm-productieproces van Globalfoundries, maar heeft desondanks een fors tdp van 15 watt. Dat verbruik zal alleen worden behaald bij maximale belasting, waarvoor je zelfs in een high-end systeem flink je best zal moeten doen, maar heeft wel tot gevolg dat we op elk TRX40-moederbord actieve chipsetkoeling tegenkomen.

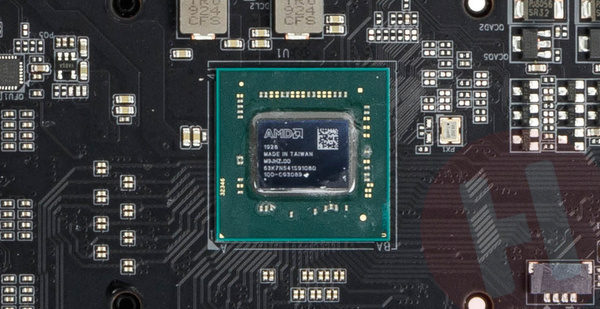

De AMD TRX40-chipset ontdaan van zijn heatsink.
