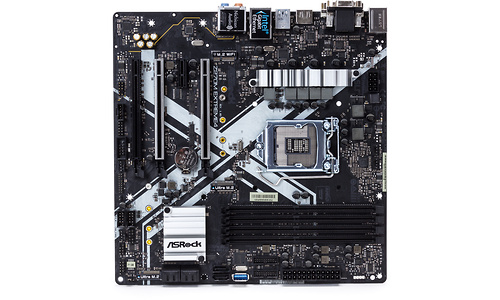

ASRock Z270M Extreme4
Prijsverloop
Dit product is niet (meer) verkrijgbaar bij de bij Hardware Info aangesloten shops.
Specificaties
Belangrijkste specificaties
| Formaat | Micro ATX |
| CPU socket | Socket 1151 |
| Intel Coffee Lake compatible | |
| Chipset | Intel Z270 |
| Type geheugen | DDR4 |
Processor / Chipset
| Formaat | Micro ATX |
| Ondersteunde processor(s) | Intel Core i3 / i5 / i7 / Celeron / Pentium |
| CPU socket | Socket 1151 |
| Aantal sockets | 1 |
| Intel Coffee Lake compatible | |
| Chipset | Intel Z270 |
Geheugen
| Type geheugen | DDR4 |
| Type modules | DIMM |
| ECC ondersteuning | |
| Hoogst instelbare geheugensnelheid | DDR4-4133 |
| Aantal geheugenkanalen | 2 |
| Aantal geheugensloten | 4 |
| Intel XMP compatible | |
| Maximum intern geheugen | 64 GB |
| DDR3 SODIMM-sloten | 0 |
| DDR3 DIMM-sloten | 0 |
| DDR4 DIMM-sloten | 4 |
| DDR4 SODIMM-sloten | 0 |
Uitbreidingssloten
| Totaal aantal fysieke PCI-Express x16 sloten | 3 |
| PCI-Express 3.0 x16 sloten | 3 |
| PCI-Express x8 sloten | 0 |
| PCI-Express x4 sloten | 0 |
| Totaal aantal fysieke PCI-Express x1 sloten | 1 |
| PCI-Express 3.0 x1 sloten | 1 |
| Totaal aantal lanes alle PCI-Express x16 sloten | 20 |
| PCI-Express versie (hoogste) | 3.0 |
| Mini PCI-Express aansluitingen | 0 |
| PCI-sloten | 0 |
Multi-GPU
| Nvidia SLI compatible | |
| Nvidia SLI (2-way) | |
| Nvidia SLI (3-way) | |
| Nvidia SLI (4-way) | |
| AMD CrossFire compatible | |
| AMD CrossFire (2-way) | |
| AMD CrossFire (3-way) | |
| AMD CrossFire (4-way) |
Connectiviteit
| USB 2.0 - Totaal | 4 |
| USB 2.0 - extern | 0 |
| USB 2.0 - headers | 2 |
| USB 3.0 (USB 3.2 Gen 1) - Totaal | 9 |
| USB 3.0 (USB 3.1 Gen 1) - Type-A poorten | 4 |
| USB 3.0 (USB 3.1 Gen 1) - Type-C poorten | 1 |
| USB 3.0 (USB 3.1 Gen 1) - headers | 2 |
| USB 3.1 (USB 3.2 Gen 2) - Totaal | 2 |
| USB 3.1 (USB 3.2 Gen 2) - Type-A poorten | 1 |
| USB 3.1 (USB 3.2 Gen 2) - Type-C poorten | 1 |
| USB 3.1 (USB 3.2 Gen 2) - extern (type-a + type-c) | 2 |
| Thunderbolt | |
| Aantal Thunderbolt headers | 2 |
| Thunderbolt 3 | |
| USB 3.1 Boost software |
Storage
| Serial ATA aansluitingen (totaal) | 6 |
| Serial ATA 300 aansluitingen | 0 |
| Serial ATA 600 aansluitingen | 6 |
| Serial ATA Express aansluitingen | 0 |
| eSATA aansluitingen | 0 |
| mSATA aansluitingen | 0 |
| M.2 aansluitingen | 2 |
| M.2 slot 1 type | PCIe 3.0 x4 (4 GB/s) |
| U.2 aansluitingen | 0 |
| Extra SATA (RAID) controller | - |
| RAID 0 ondersteuning | |
| RAID 1 ondersteuning | |
| RAID 5 ondersteuning | |
| RAID 10 ondersteuning |
Video
| D-Sub (VGA) uitgang | |
| DVI uitgang | |
| HDMI uitgang | |
| Aantal HDMI uitgangen | 1 |
| DisplayPort uitgang |
Audio
| Onboard audio - Kanalen | 7.1 |
| Onboard audio - Codec chip | Realtek ALC1220 |
| Onboard audio - Codec type | HDA |
| S/PDIF ingang | |
| S/PDIF uitgang | |
| Dolby Digital Live | |
| DTS Connect | |
| Audio versterker | Ti Ne5532 |
Netwerk
| Aantal netwerkaansluitingen | 1 |
| LAN - Chip | Intel I219V |
| LAN - Snelheid | 1.000 Mbit/s |
| Bluetooth |
Stroomcircuit
| Totaal aantal chokes | 7 |
| Primaire PWM controller | Intersil ISL95856 |
| CPU - Aantal mosfets per choke | 2 |
| CPU - Type mosfets | TI 87350D (DSM) |
| PWM Controller fase ondersteuning | 4+3 Phase PWM Controller |
| Mosfet Ampère rating | 40 |
Koeling / Overklokken
| Fan aansluitingen (totaal) | 5 |
| Fan aansluitingen (4-pin) | 5 |
| Fan aansluitingen (PWM) | 3 |
| Fan snelheid afhankelijk van temperatuur | |
| VRM koeling | Passief |
| Chipset koeler | Passief |
| Maximale FSB/bClk frequentie | 1.000 MHz |
| Max. CPU voltage | 1,52 V |
| Max. VCCIO voltage | 1,25 V |
| Max. VCCSA voltage | 1,3 V |
| Max. geheugen voltage | 1,4 V |
| CPU PLL voltage tweaking (maximaal) | 1,5 V |
| Windows software voor overklokken meegeleverd | |
| Multiplier instelbaar | |
| Heatsinks op cpu stroomvoorziening | |
| CPU Turbo Modus uitschakelbaar | |
| HyperThreading/SMT uitschakelbaar | |
| Cores uitschakelbaar | |
| PCI-Express sloten hardwarematig uitschakelbaar | |
| Voltage meetpunten op moederbord | |
| Bevestiging koelblokken | Push-pins |
| bClk aanpasbaar |
Overig
| Onboard speaker | |
| 100% Solid Condensators | |
| BIOS type | EFI |
| Dual BIOS | |
| Boot-menu in BIOS | |
| Flash-programma in BIOS | |
| BIOS profielen | |
| Probleem diagnose | |
| On-board Power / Reset switch | |
| On-board Clear CMOS switch | |
| BIOS-chip(s) vervangbaar | |
| Direct-naar-BIOS knop | |
| Intel turbo spec | |
| RGB Header | |
| RGB Pin-out | 12V-RGB |
Productcodes
| SKU | 90-MXB3X0-A0UAYZ, Z270M EXTREME4 | |
| EAN | 4717677332506 | |
| Toegevoegd aan Hardware Info | dinsdag 3 januari 2017 |
Testresultaten
Dit product is door Hardware Info getest op woensdag 8 februari 2017.Audio test
Benchmarks (Intel Core i7 7700K, Geïnt. graphics, W10 Pro x64)
