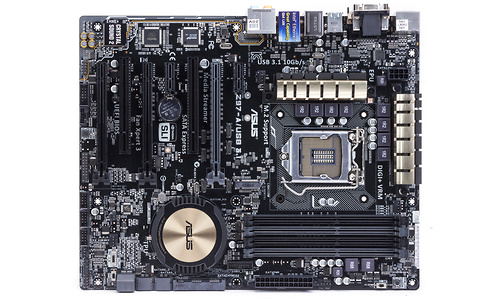

Asus Z97-A/USB 3.1

Dit product is niet (meer) verkrijgbaar bij de bij Hardware Info aangesloten shops.

Vergelijken

ATX
Socket 1150
Intel Z97
DDR3

Meer specificaties

De Asus Z97-A/USB 3.1 is een ATX Socket 1150 moederbord gebaseerd op de Intel Z97 chipset, geschikt voor Intel Core i3 / i5 / i7 processors. Het bord dient gecombineerd te worden met DDR3 geheugen, waarvoor 4 sloten beschikbaar zijn. Het moederbord ondersteunt de nieuwste USB 3.1 standaard en biedt daarvoor 2 aansluitingen. In totaal heeft de Asus Z97-A/USB 3.1 6 Serial ATA aansluitingen voor harddisks en SSD's. Voor moderne SSD's is er een M.2-slot aanwezig. De onboard geluidskaart biedt 7.1 kanaals geluid en is gebaseerd op een Realtek ALC892 chip.

Bekijk onze review

Prijsverloop

Dit product is niet (meer) verkrijgbaar bij de bij Hardware Info aangesloten shops.

Specificaties

Formaat	ATX
CPU socket	Socket 1150
Intel Coffee Lake compatible
Chipset	Intel Z97
Type geheugen	DDR3

Formaat	ATX
Ondersteunde processor(s)	Intel Core i3 / i5 / i7
CPU socket	Socket 1150
Intel Coffee Lake compatible
Type processorbus	DMI
Chipset	Intel Z97

Type geheugen	DDR3
Type modules	DIMM
ECC ondersteuning
Hoogst instelbare geheugensnelheid	DDR3-3400
Aantal geheugenkanalen	2
Aantal geheugensloten	4
Intel XMP compatible
Maximum intern geheugen	32 GB
DDR3 SODIMM-sloten	0
DDR3 DIMM-sloten	4
DDR4 DIMM-sloten	0

Totaal aantal fysieke PCI-Express x16 sloten	3
PCI-Express 3.0 x16 sloten	2
PCI-Express x8 sloten	0
PCI-Express x4 sloten	0
Totaal aantal fysieke PCI-Express x1 sloten	2
Totaal aantal lanes alle PCI-Express x16 sloten	18
Mini PCI-Express aansluitingen	0
PCI-sloten	2

Nvidia SLI compatible
Nvidia SLI (2-way)
Nvidia SLI (3-way)
Nvidia SLI (4-way)
AMD CrossFire compatible
AMD CrossFire (4-way)

USB 2.0 - Totaal	6
USB 2.0 - extern	0
USB 3.0 (USB 3.2 Gen 1) - Totaal	6
USB 3.0 (USB 3.1 Gen 1) - Type-A poorten	4
USB 3.1 (USB 3.2 Gen 2) - Totaal	2
USB 3.1 (USB 3.2 Gen 2) - Type-A poorten	2
USB 3.1 (USB 3.2 Gen 2) - extern (type-a + type-c)	2
IEEE 1394 controller	-
IEEE 1394 - Aansluitingen achterzijde	0
Thunderbolt

Serial ATA aansluitingen (totaal)	6
Serial ATA 300 aansluitingen	0
Serial ATA 600 aansluitingen	6
Serial ATA Express aansluitingen	1
eSATA aansluitingen	0
mSATA aansluitingen	0
M.2 aansluitingen	1
M.2 slot 1 type	PCIe 2.0 x2 (1 GB/s)
Extra PATA (RAID) controller	-
Extra SATA (RAID) controller	-
RAID 0 ondersteuning
RAID 1 ondersteuning
RAID 5 ondersteuning
RAID 10 ondersteuning

D-Sub (VGA) uitgang
DVI uitgang
HDMI uitgang
Aantal HDMI uitgangen	1
DisplayPort uitgang
Aantal DisplayPort uitgangen	1

Onboard audio - Kanalen	7.1
Onboard audio - Codec chip	Realtek ALC892
Onboard audio - Codec type	HDA
S/PDIF ingang
S/PDIF uitgang
Dolby Digital Live
DTS Connect
Bijgevoegde audiosoftware	DTS UltraPC II

Aantal netwerkaansluitingen	1
LAN - Chip	Intel I218V
LAN - Snelheid	1.000 Mbit/s
Bluetooth

Totaal aantal chokes

Fan aansluitingen (totaal)	6
Fan aansluitingen (4-pin)	6
Fan aansluitingen (PWM)	6
Fan snelheid afhankelijk van temperatuur
VRM koeling	Passief
Chipset koeler	Passief
Maximale FSB/bClk frequentie	300 MHz
Max. CPU voltage	1,92 V
Max. VRIN voltage	2,7 V
Max. VCCIO voltage	0,999 V
Max. VCCSA voltage	0,999 V
Max. geheugen voltage	1,92 V
North bridge / PCH 1.05V/1.09V voltage tweaking (maximaal)	1,5 V
PCH 1.5V / IMC / I/O voltage tweaking (maximaal)	2 V
CPU Ring voltage tweaking (maximaal)	1,92 V
I/O Analoog voltage tweaking (maximaal)	0,999 V
Windows software voor overklokken meegeleverd
Multiplier instelbaar
PCI-Express klokfrequentie instelbaar
Heatsinks op cpu stroomvoorziening
CPU Turbo Modus uitschakelbaar
HyperThreading/SMT uitschakelbaar
Cores uitschakelbaar
PCI-Express sloten hardwarematig uitschakelbaar
Voltage meetpunten op moederbord
Bevestiging koelblokken	Push-pins

Onboard speaker
100% Solid Condensators
BIOS type	EFI
Dual BIOS
Boot-menu in BIOS
Flash-programma in BIOS
BIOS profielen
Probleem diagnose
On-board Power / Reset switch
On-board Clear CMOS switch
Trusted Platform Module
BIOS-chip(s) vervangbaar
Lucid VirtuMVP software
Direct-naar-BIOS knop
Intel turbo spec

SKU	90MB0L60-M0EAY0, Z97-A/USB 3.1
EAN	4712900002317, 0889349002315, 4053162745872, 7426900873897
Toegevoegd aan Hardware Info	vrijdag 20 februari 2015

Testresultaten

Dit product is door Hardware Info getest op maandag 23 februari 2015.

PCMark 7 Computation Test	22.060	Testconfiguratie Intel Core i7 4770K, 2x 4 GB DDR3 1600, Geïntegreerde graphics, OCZ Vertex 4 128GB (Windows 8 Pro x64)
3DMark Vantage (P)	6.437	Testconfiguratie Intel Core i7 4770K, 2x 4 GB DDR3 1600, Geïntegreerde graphics, OCZ Vertex 4 128GB (Windows 8 Pro x64)
Cinebench 11.5	8,16	Testconfiguratie Intel Core i7 4770K, 2x 4 GB DDR3 1600, Geïntegreerde graphics, OCZ Vertex 4 128GB (Windows 8 Pro x64)
Passmark 8 CPUmark	10.286	Testconfiguratie Intel Core i7 4770K, 2x 4 GB DDR3 1600, Geïntegreerde graphics, OCZ Vertex 4 128GB (Windows 8 Pro x64)
Passmark 8 MemoryMark	2.598	Testconfiguratie Intel Core i7 4770K, 2x 4 GB DDR3 1600, Geïntegreerde graphics, OCZ Vertex 4 128GB (Windows 8 Pro x64)
Stroomverbruik - 3DMark Vantage (gemiddeld)	72,7 W	Testconfiguratie Intel Core i7 4770K, 2x 4 GB DDR3 1600, Geïntegreerde graphics, OCZ Vertex 4 128GB (Windows 8 Pro x64)
Stroomverbruik - Cinebench 11.5 (max)	101 W	Testconfiguratie Intel Core i7 4770K, 2x 4 GB DDR3 1600, Geïntegreerde graphics, OCZ Vertex 4 128GB (Windows 8 Pro x64)
Stroomverbruik - Idle (gemiddelde 5 min.)	31,2 W	Testconfiguratie Intel Core i7 4770K, 2x 4 GB DDR3 1600, Geïntegreerde graphics, OCZ Vertex 4 128GB (Windows 8 Pro x64)
Gebruikte BIOS-versie tijdens test	0401	Testconfiguratie Intel Core i7 4770K, 2x 4 GB DDR3 1600, Geïntegreerde graphics, OCZ Vertex 4 128GB (Windows 8 Pro x64)
Standaard bClk waarde	99,95 MHz	Testconfiguratie Intel Core i7 4770K, 2x 4 GB DDR3 1600, Geïntegreerde graphics, OCZ Vertex 4 128GB (Windows 8 Pro x64)

Frequency response [+]	0,05 dB	Testconfiguratie Rightmark Audio Analyzer Loopback test
Frequency response [-]	0,01 dB	Testconfiguratie Rightmark Audio Analyzer Loopback test
Noise level	92,7 dB(A)	Testconfiguratie Rightmark Audio Analyzer Loopback test
Dynamic range	92,7 dB(A)	Testconfiguratie Rightmark Audio Analyzer Loopback test
Total Harmonic Distortion (THD)	0,0058 %	Testconfiguratie Rightmark Audio Analyzer Loopback test
Intermodulation Distortion (IMD) + Noise	0,011 %	Testconfiguratie Rightmark Audio Analyzer Loopback test
Stereo crosstalk	90,4 dB	Testconfiguratie Rightmark Audio Analyzer Loopback test
IMD+N (Swept frequency)	0,010 %	Testconfiguratie Rightmark Audio Analyzer Loopback test

Crystal DiskMark - Sequential Read (C8)	714 MB/s	Testconfiguratie External USB 3.1 SSD based on two Samsung 840 Evo 500GB SSDs in RAID 0. Windows 8.1.
Crystal DiskMark - Sequential Write (C8)	722 MB/s	Testconfiguratie External USB 3.1 SSD based on two Samsung 840 Evo 500GB SSDs in RAID 0. Windows 8.1.
Atto - 1MB Read (C8)	754 MB/s	Testconfiguratie External USB 3.1 SSD based on two Samsung 840 Evo 500GB SSDs in RAID 0. Windows 8.1.
Atto - 1MB Write (C8)	761 MB/s	Testconfiguratie External USB 3.1 SSD based on two Samsung 840 Evo 500GB SSDs in RAID 0. Windows 8.1.
