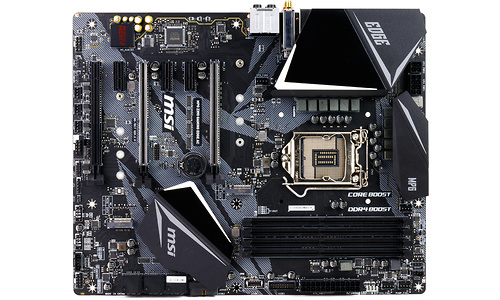

MSI MPG Z390 Gaming Edge AC
Prijsverloop
Dit product is niet (meer) verkrijgbaar bij de bij Hardware Info aangesloten shops.
Specificaties
Belangrijkste specificaties
| Formaat | ATX |
| CPU socket | Socket 1151 |
| Intel Coffee Lake compatible | |
| Chipset | Intel Z390 |
| Type geheugen | DDR4 |
Processor / Chipset
| Formaat | ATX |
| Ondersteunde processor(s) | Intel Core i3 / i5 / i7 / Celeron / Pentium |
| Ondersteuning Intel Xeon-processor | |
| CPU socket | Socket 1151 |
| Aantal sockets | 1 |
| Intel Coffee Lake compatible | |
| Chipset | Intel Z390 |
Geheugen
| Type geheugen | DDR4 |
| Type modules | DIMM |
| Type ECC ondersteuning | Non-ECC mode |
| Aantal geheugenkanalen | 2 |
| Aantal geheugensloten | 4 |
| Intel XMP compatible | |
| Maximum intern geheugen | 64 GB |
| DDR3 SODIMM-sloten | 0 |
| DDR3 DIMM-sloten | 0 |
| DDR4 DIMM-sloten | 4 |
| DDR4 SODIMM-sloten | 0 |
Uitbreidingssloten
| Totaal aantal fysieke PCI-Express x16 sloten | 3 |
| PCI-Express 3.0 x16 sloten | 3 |
| PCI-Express x8 sloten | 0 |
| PCI-Express x4 sloten | 0 |
| Totaal aantal fysieke PCI-Express x1 sloten | 3 |
| PCI-Express 3.0 x1 sloten | 3 |
| Totaal aantal lanes alle PCI-Express x16 sloten | 20 |
| PCI-Express versie (hoogste) | 3.0 |
| PCI-sloten | 0 |
Multi-GPU
| Nvidia SLI compatible | |
| Nvidia SLI (2-way) | |
| Nvidia SLI (3-way) | |
| Nvidia SLI (4-way) | |
| AMD CrossFire compatible | |
| AMD CrossFire (2-way) | |
| AMD CrossFire (3-way) | |
| AMD CrossFire (4-way) |
Connectiviteit
| USB 2.0 - extern | 2 |
| USB 2.0 - headers | 2 |
| USB 3.0 (USB 3.1 Gen 1) - Type-A poorten | 2 |
| USB 3.0 (USB 3.1 Gen 1) - Type-C poorten | 0 |
| USB 3.0 (USB 3.1 Gen 1) - headers | 2 |
| USB 3.0 (USB 3.1 Gen 1) - Type-C headers | 0 |
| USB 3.1 (USB 3.2 Gen 2) - Type-A poorten | 1 |
| USB 3.1 (USB 3.2 Gen 2) - Type-C poorten | 1 |
| USB 3.1 (USB 3.2 Gen 2) - Type-C headers | 1 |
| USB 3.1 (USB 3.2 Gen 2) - extern (type-a + type-c) | 2 |
| Video via USB-C | |
| Aantal Thunderbolt headers | 1 |
| Thunderbolt 3 |
Storage
| Serial ATA aansluitingen (totaal) | 6 |
| Serial ATA 600 aansluitingen | 6 |
| Serial ATA Express aansluitingen | 0 |
| mSATA aansluitingen | 0 |
| M.2 aansluitingen | 2 |
| M.2 slot 1 type | PCIe 3.0 x4 (4 GB/s) |
| M.2 slot 2 type | PCIe 3.0 x4 (4 GB/s) |
| Aantal M.2 koelers | 0 |
| U.2 aansluitingen | 0 |
| RAID 0 ondersteuning | |
| RAID 1 ondersteuning | |
| RAID 5 ondersteuning | |
| RAID 10 ondersteuning |
Video
| D-Sub (VGA) uitgang | |
| DVI uitgang | |
| HDMI uitgang | |
| HDMI-versie | 1.4 |
| Aantal HDMI uitgangen | 1 |
| DisplayPort uitgang | |
| DisplayPort-versie | 1.2 |
| Aantal DisplayPort uitgangen | 1 |
Audio
| Onboard audio - Kanalen | 7.1 |
| Onboard audio - Codec chip | Realtek ALC1220 |
| Onboard audio - Codec type | HDA |
| S/PDIF ingang | |
| S/PDIF uitgang | |
| Dolby Digital Live | |
| DTS Connect |
Netwerk
| Aantal netwerkaansluitingen | 1 |
| Snelste ethernet | 1 Gbit/s |
| LAN - Chip | Intel I219V |
| LAN - Snelheid | 1.000 Mbit/s |
| WLAN - Standaard | 802.11ac (Wi-Fi 5) |
| WLAN - Chip | Intel Dual Band Wireless-AC 9462 |
| WLAN - Snelheid | 433 Mbit/s |
| Bluetooth | |
| Wireless / Bluetooth module | Geïntegreerd |
| Bluetooth-versie | 5.0 |
| Intel CNVi |
Stroomcircuit
| Totaal aantal chokes | 11 |
| Primaire PWM controller | uPI Group uP9521 |
| CPU - Aantal fasen | 5 |
| CPU - Aantal chokes | 10 |
| CPU - Aantal mosfets per choke | 2 |
| CPU - Type mosfets | ON Semiconductor 4C024+ 4C029 |
| CPU - Doublers | |
| SoC - Aantal fasen | 1 |
| SoC - Aantal chokes | 1 |
| SoC - Aantal mosfets per choke | 3 |
| SoC - Type mosfets | ON Semiconductor 4C024+ 4C029 |
| SoC - Doublers |
Koeling / Overklokken
| Fan aansluitingen (totaal) | 7 |
| Fan aansluitingen (4-pin) | 7 |
| Fan aansluitingen (PWM) | 7 |
| VRM koeling | Passief |
| Chipset koeler | Passief |
| Maximale FSB/bClk frequentie | 538,25 MHz |
| Max. CPU voltage | 1,52 V |
| Max. Vsoc voltage | 1,52 V |
| Max. VCCIO voltage | 2 V |
| Max. VCCSA voltage | 2 V |
| Max. geheugen voltage | 2,2 V |
| Multiplier instelbaar | |
| CPU Turbo Modus uitschakelbaar | |
| HyperThreading/SMT uitschakelbaar | |
| Cores uitschakelbaar | |
| PCI-Express sloten hardwarematig uitschakelbaar | |
| Voltage meetpunten op moederbord | |
| Bevestiging koelblokken | Schroeven |
Overig
Productcodes
| SKU | 7B17-002R, MPG Z390 GAMING EDGE AC, Z390 GAMING EDGE AC, MPGZ390GAMEDGEAC | |
| EAN | 4719072597399 | |
| Toegevoegd aan Hardware Info | maandag 8 oktober 2018 |
Testresultaten
Dit product is door Hardware Info getest op zaterdag 17 november 2018.Audio test
Benchmarks (Intel Core i7 8700K, iGPU, Win 10 Pro x64)
