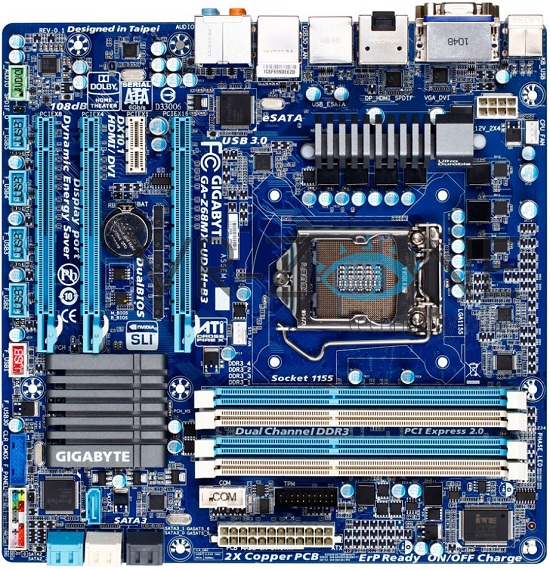

Intel brengt morgen haar Z68 chipset op de markt, maar veel details en foto's van verschillende moederborden zijn reeds gepubliceerd. Van het merk Gigabyte hebben we al vier verschillende moederborden voorbij zien komen, maar daarmee hebben we nog niet de hele familie gehad. Bij VR-Zone hebben ze namelijk ook een foto weten te bemachtigen van de GA-Z68MX-UD2H-B3, waarbij de letter 'M' in de naam duidelijk moet maken dat we met een Micro-ATX model van doen hebben. De letter 'H' maakt vervolgens duidelijk dat dit een Z68 bord is waarbij ook de videochip van de Sandy Bridge processors gebruikt kan worden.
De GA-Z68MX-UD2H-B3 is rijk uitgerust met onder meer drie videokaartsloten, zeven interne SATA aansluitingen, USB 3.0 en USB 2.0 frontpanel headers, vier DDR3 slots en ondersteuning voor zowel SLI als CrossFire. De drie videokaartslots zijn weliswaar allemaal x16 lang, maar alleen het bovenste slot heeft alle 16 lanes verbonden met de processor. Het tweede slot werkt op x8 snelheid en haalt die weg bij het eerste slot, zodat een x8/x8 opstelling ontstaat. Voor CrossFire of SLI is dit niet optimaal, maar de prestatieverschillen tussen x16 en x8 blijken in de meeste gevallen alleen meetbaar en niet merkbaar te zijn. Het derde videokaartslot is minder geschikt, want deze werkt op x4 snelheid en is verbonden met de chipset. Ook het kleine PCI-Express x1 slot is op de Z68 chipset aangesloten. De USB 3.0 aansluitingen worden voor de verandering aangestuurd door een controllerchip van Etron.

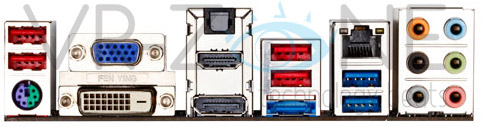

Het bord heeft zoals gezegd zeven interne SATA poorten, waarvan vier werken op 6 Gbps snelheid (2x via onboard, 2x via extra controller). Van de vier SATA 3 Gbps poorten die direct van de chipset komen is er één uitgevoerd als eSATA op het I/O paneel. Dit paneel is verder compleet met vrijwel alle wenselijke aansluitingen zoals VGA, DVI, HDMI, DisplayPort, analoge en digitale 7.1 audio, Gigabit LAN, 2x USB 3.0 en 4x USB 2.0. Een PS/2 combi poort maakt de featureset compleet.
Het enige zwakke punt van dit moederbord is de beperkte 6+1 fase stroomvoorziening, die bij het overklokken waarschijnlijk zijn meerdere moet erkennen in de luxere Full-ATX moederborden met Z68 of P67 chipset. De rijke featureset van deze GA-Z68MX-UD2H-B3 komt wel met een prijs, want het bord zou een pre-order prijs hebben van ongeveer €140.
Gigabyte GA-Z68MX-UD2H-B3 moederbord met rijke featureset in beeld gebracht
Bron: VR-Zone
