Moederbordfabrikanten hebben erg veel tijd gehad om modellen voor Intel's Sandy Bridge-E platform te ontwerpen. De bijpassende X79 chipsets zijn al een tijdje in omloop, waardoor we al sinds de Computex veel samples van nog meer fabrikanten voorbij zien komen. Foxconn toonde in september al een verbeterde versie van haar Quantum Force X79 bord, maar nog voor de release komt het bedrijf alweer met een nieuwe revisie op de proppen. De verschillen zijn niet zo groot, maar zijn wel het vermelden waard.
Het nieuwste Quantum Force X79 model beschikt over dezelfde 14-fase stroomvoorziening, waarmee Foxconn de ruimte tussen de vier DDR3 sloten en het enorme LGA 2011 socket maximaal benut. Verder treffen we opnieuw vier PCI-Express x16 sloten aan, maar dan in een andere configuratie. Het PCI-Express x4 slot van de oudere revisie is vervangen voor een kleinere x1 variant, het ouderwetse 32-bits PCI slot is behouden gebleven. De twee rode videokaartsloten zijn volledig verbonden met de processor en werken dus op PCI-Express 3.0 x16 snelheid. Het onderse videokaartslot kan acht lanes wegplukken bij het onderste rode videokaartslot, en werkt dus ook conform de PCI-Express 3.0 specificatie. Het exemplaar tussen de twee rode sloten in is echter verbonden met de X79 chipset en werkt daarbij op acht lanes volgens de 2.0 specificatie.
De gedachte hierachter is dat de gebruiker één slot extra vrij heeft tussen de twee videokaarten, waardoor de bovenste videokaart meer verkoeling heeft. Optioneel kan het onderste slot dan weer worden gebruikt voor SLI of Crossfire met drie grafische kaarten. In dat geval blijft er dus één PCI-Express slot over met acht lanes, dat bijvoorbeeld gebruikt kan worden voor een geluidskaart, raidcontroller of rappe SSD-insteekkaart.

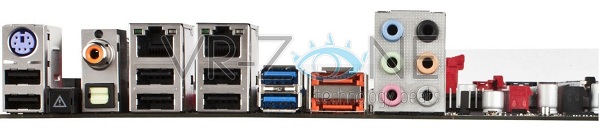

Van de 14 SATA poorten zijn er nog maar acht overgebleven, waarvan de vier rode exemplaren op 6 Gbps werken. Twee van deze poorten halen die snelheid via de chipset, de andere twee zitten op een controller van ASMedia. Op het I/O paneel vinden we nog twee eSATA poorten, gekoppeld aan een JMicron 3 Gbps controller. Voor de vier USB 3.0 aansluitingen (twee via frontpanel header, twee op achterkant) gebruikt Foxconn controllers van Renesas. De twee Gigabit LAN netwerkpoorten worden aangestuurd door een controller van Intel en een exemplaar van Realtek.
Het Quantum Force X79 bord is compleet met knopjes voor power, reset en CMOS Clear, maar ook voor overklokkers zijn er een aantal fysieke knoppen op het bord zelf geplaatst. Daarnaast heeft het bord maarliefst drie BIOS chips, zodat overklokkers eigenlijk weinig kunnen verprutsen aan de software. Zes USB 2.0 poorten, 8+2 kanaals HD audio (analoog en digitaal) en een klassieke PS/2 poort maakt de featureset compleet.

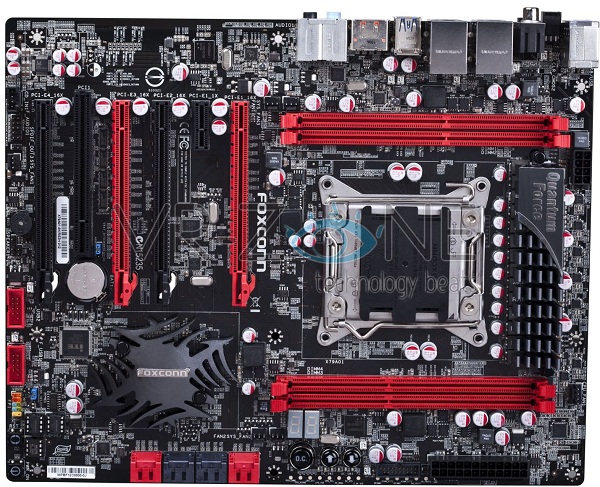

Klik hier voor grotere versie
Bron: VR-Zone
