CeBIT: Nieuwe ASUS Z77-moederborden

Frank Knopers 9 maart 2012 16:30

ASUS stalde op de CeBIT drie nieuwe Z77 moederborden uit, die geschikt zijn voor Intel's huidige Sandy Bridge en toekomstige Ivy Bridge processors. Het wachten is nog steeds op de met 22nm transistors gefabriceerde dual-cores en quad-cores, maar de moederborden zijn al ruim voorhanden. Ook in ons testlab hebben we inmiddels al diverse Z77 borden van verschillende merken liggen, zie hier onze Hardware.info TV uitzending waarin we er een aantal uitgebreid bespreken. Uit de stal van ASUS kunnen we tenminste drie verschillende modellen onderscheiden, oplopend in prijs en features zijn dat de P8Z77-V, de TUF Sabertooth Z77 en de ROG Maximus V Formula. Aan die laatste hebben we al een artikel gewijd, waardoor we in dit bericht onze aandacht zullen richten op de P8Z77-V en het Sabertooth bord.

ASUS P8Z77-V

Het P8Z77-V moederbord heeft een vrij conventionele kleurstelling, waarin een zwarte printplaat wordt gecombineerd met blauwe, witte en zwarte connectoren en een aantal lichtblauwe heatsinks. Het bord heeft een krachtige Digi+ VRM stroomvoorziening voor de processor, vier DDR3-sloten, drie PCI-Express x16 aansluitingen en vier kleine x1 connectors. Het bord telt acht SATA aansluitingen, waarvan er vier werken op 6 Gbps snelheid. Verder zien we knopjes voor power, reset en CMOS Clear, maar ook een display voor statuscodes. Er is ook een frontpanel USB 3.0 header en op het I/O paneel van dit bord treffen we onder meer 7.1 analoge en digitale audio, Gigabit LAN (Intel controller), USB 3.0 en 2.0, HDMI en DisplayPort aan.

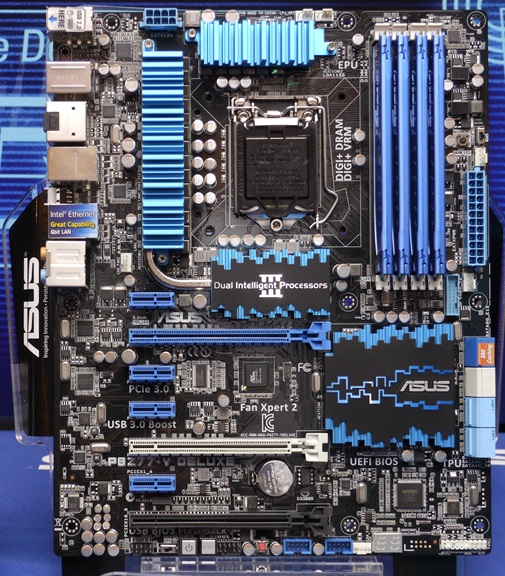

ASUS P8Z77-V Deluxe

ASUS TUF Sabertooth Z77

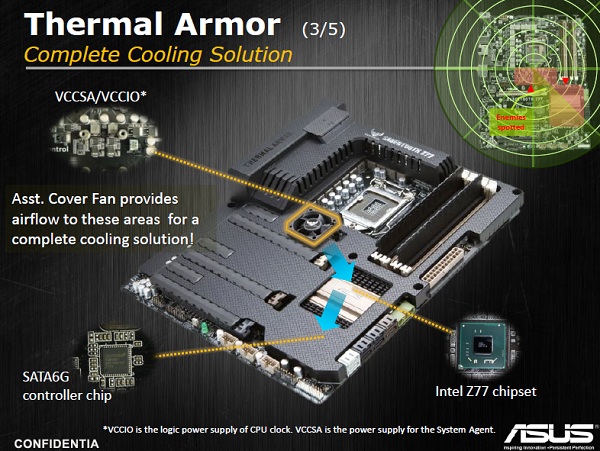

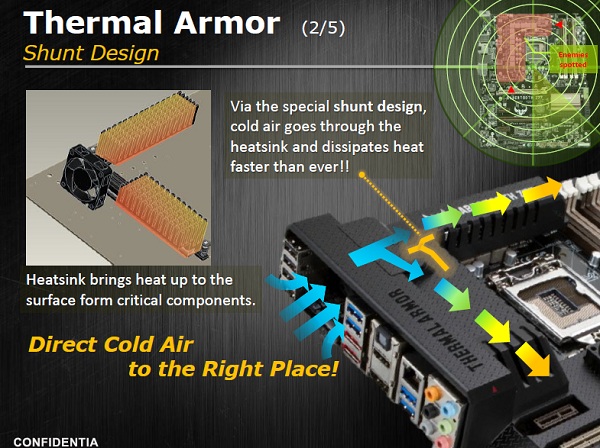

Voor de gebruiker die iets hogere eisen stelt aan zijn moederbord, maar niet gelijk voor de duurste Republic of Gamers lijn wil kiezen, heeft ASUS de Sabertooth. De naam TUF staat voor The Ultimate Force en vertegenwoordigt volgens de fabrikant de degelijkheid en betrouwbaarheid van de moederborden die deze naam dragen. Wat direct in het oog springt bij dit moederbord is het 'schild', dat volgens ASUS bijdraagt aan een betere koeling en minder stofontwikkeling op het moederbord zelf. Het idee van dit bord is dat de processorkoeling, samen met een kleine ventilator tussen de I/O aansluitingen, luchtstroom kanaliseren langs de mosfets en andere componenten van het moederbord. Omdat er ook lucht van buiten de kast wordt binnengebracht krijgen de mosfets extra verkoeling, zo redeneert ASUS. Een kleine ventilator midden op het moederbord zorgt voor verkoeling langs de chipset, die overigens niet zoveel warmte produceert.

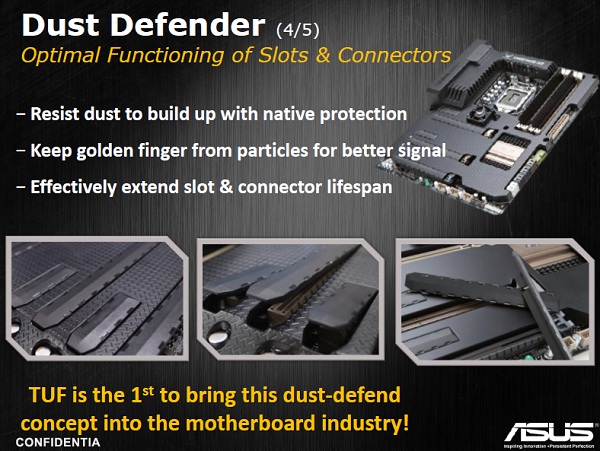

Door het thermische schild blijft dit moederbord tot 14 graden Celsius koeler onder volle belasting, zo laat ASUS in haar persbericht zien. Opvallend zijn ook de extra gaatjes die ASUS in het bord heeft gemaakt, waardoor de lucht makkelijker kan ontsnappen en niet gevangen komt te zitten achter het schild. Een andere opvallende feature is dat de twee kleine ventilatoren op het Sabertooth Z77 bord zelf in staat zijn om nog even te blijven draaien nadat de PC is uitgezet. Dit soort technieken zagen we eerder ook al in sommige voedingen. ASUS levert bij dit moederbord ook speciale afdekplaatjes mee, waarmee ongebruikte sloten afgedekt kunnen worden.

Wat betreft de I/O aansluitingen voorziet dit bord in alle gemakken. We treffen 4x USB 3.0, 4x USB 2.0, Gigabit LAN, 7.1 analoge en digitale audio en HDMI en DisplayPort uitgangen aan.
