Die shot Apple A6 SoC onthult triple-core GPU

AnandTech heeft dankzij een bron bij UBM TechInsights een die shot van Apples nieuwe A6 system-on-a-chip, die het hart vormt van de iPhone 5, in handen gespeeld gekregen. Een overzicht van de diverse componenten en een inschatting van de assemblagekosten werden vorige week al gepubliceerd, maar concrete details met betekking tot de A6-processor ontbraken tot op heden nog.

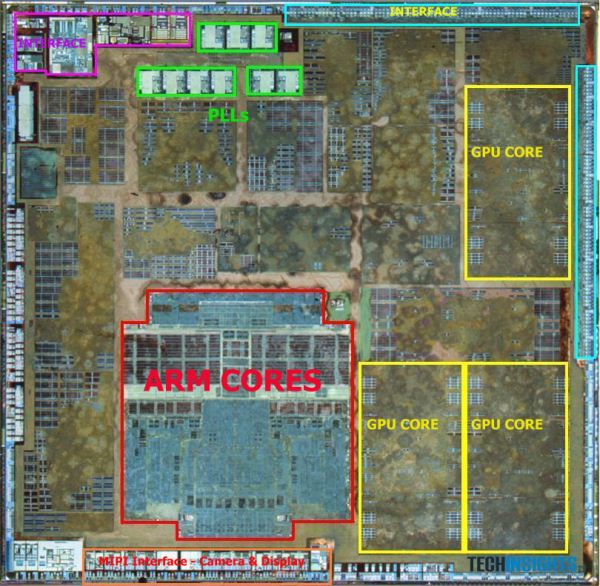

Een analyse van de die shot, een micro-opname van de processorcomponenten, verklapt nu dat er sprake is van twee 32 nm ARM-cores, drie GPU-cores en twee 32-bit LPDDR2-geheugenkanalen. De indeling van de A6-chip, die een geschatte omvang van zo'n 95,04 mm² heeft, doet vermoeden dat Samsung achter de feitelijke productie ervan zit. Het ontwerp volgt de ARMv7-architectuur en laat de twee CPU-cores waarschijnlijk op een snelheid van 1 GHz werken.

De triple-core GPU is naar alle waarschijnlijkheid de PowerVR SGX 543MP3. Dit is extra plausibel vanwege het feit dat diens voorganger, de dual-core SGX 543MP2 in de iPhone 4S, iPad 2 en derde generatie Apple TV verwerkt zit, terwijl de meest recente iPad juist de quad-core variant (SGX 543MP4) in de A5X-processor herbergt. Behalve de extra core ten opzichte van de iPhone 4S zouden ook de klokfrequenties ietwat opgevoerd zijn, teneinde de grafische prestaties ongeveer te verdubbelen.

Als werkgeheugen wisten we al dat er 1 GB aan zuinige LPDDR2-chips geïmplementeerd is, die tezamen goed moeten zijn voor een bandbreedte van 8,5 GByte/s. Een dual-channel geheugencontroller zorgt ervoor dat dit geheugen parallel via twee kanalen geadresseerd kan worden. Een overzicht van de overige componenten is terug te vinden in onze eerdere berichtgeving, gepaard met een inschatting van de productiekosten.

De Apple iPhone 5 is inmiddels met prijzen vanaf €679 (16 GB), €789 (32 GB) en €899 (64 GB) in onze prijsvergelijker terug te vinden. De voorverkoop in Nederland ging afgelopen vrijdag van start; vanaf vrijdag 28 september zullen deze bestellingen uitgeleverd gaan worden.

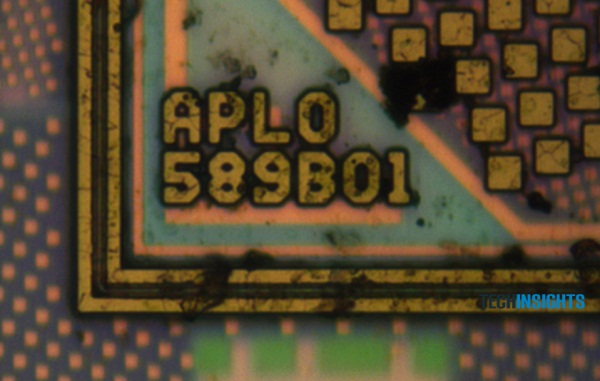

Afbeeldingen via UBM TechInsights

Bronnen: AnandTech, ars technica, UBM TechInsights

---
