Binnen in de XBOX 360
Om te kijken waar de krassen wél door veroorzaakt werden hebben we de XBOX vervolgens geopend en het loopwerk eruit gehaald. Het loopwerk in de XBOX apparaten die voor het probleem lijkt te zorgen is afkomstig van TSST, Toshiba Samsung Storage Technology, XBOX 360's met andere drives lijken geen problemen te ondervinden.

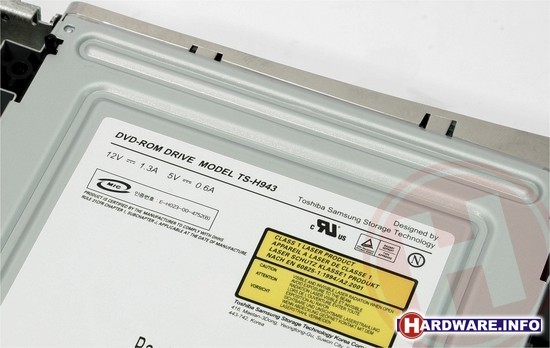

De door ons onderzochte XBOX 360 beschikte over een TSST TS-H943 loopwerk
De XBOX die wij onderzochten was zoals verwacht voorzien van een TSST drive, en wel van het type TS-H943. We hebben de drive geopend en vervolgens door middel van een laboratorium vergrootglas met een vergrotingsfactor van 60X zorgvuldig gekeken of we sporen van viltstift terugvonden.
En inderdaad bleken deze vrij snel gelokaliseerd en wel op de lens van laserpickup zelf. Door het vergrootglas is duidelijk te zien dat zich op de lens meerdere slijtagesporen bevinden, met daarop ook kleurresten van onze zwarte stift. Dit bewijst dus in ieder geval dat de krassen die wij op onze schijven gemaakt hebben tijdens het kantelen van de speler veroorzaakt worden door de lens. Op internet zijn ook voorbeelden te vinden van drives waarbij niet de lens zelf, maar andere delen van de lenspickup contact met de schijfjes maakte, bij het door ons bekeken exemplaar leek de disc ook licht contact gemaakt te hebben met andere delen van de laserpickup. De duidelijkste sporen waren echter zichtbaar op de lens zelf, die boven de rest van de pickup uitsteekt.

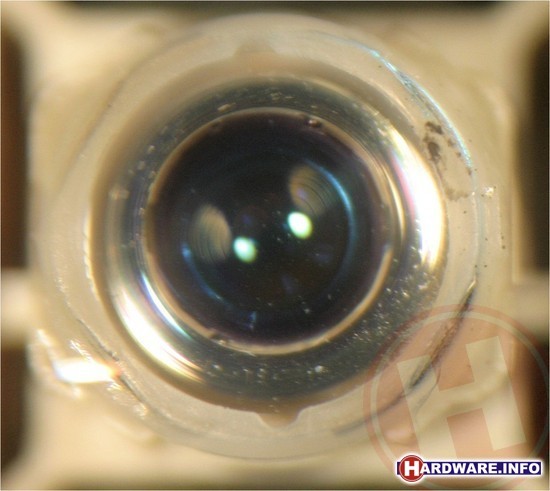

Closeup van de lens, met rechts boven en onder duidelijk zichtbare slijtagesporen

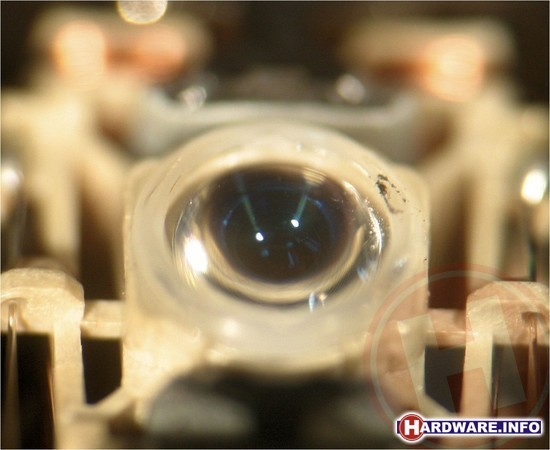

Ook vanuit een schuinere hoek is de slijtage en de zwarte kleur van de stift duidelijk zichtbaar
