Techniek
Een DisplayPort-verbinding wordt altijd gemaakt tussen een apparaat dat het beeld verstuurt (de Source in jargon, bijvoorbeeld een PC) en een apparaat dat het beeld ontvangt (Sink in jargon, bijvoorbeeld dus de PC-monitor). Tussen source en sink bestaat een drietal verbindingen: allereerst is er de grote main link, die gebruikt wordt om het video- en optioneel het audiosignaal te transporteren. De main link is unidirectioneel en gaat dus alleen van de source naar de sink. Afhankelijk van de benodigde bandbreedte kan deze voornaamste verbinding bestaat uit 1, 2 of 4 dataparen. Naast de main link is er ook een bidirectioneel auxilary channel dat gebruikt kan worden om verschillende soorten data tussen source en sink uit te wisselen. Denk hier bijvoorbeeld aan een monitor die communiceert naar de PC tot welke resoluties hij in staat is of bijvoorbeeld een PC die configuratiecommando's doorstuurt naar de monitor. De bandbreedte van dit aux channel is 1 Mbit/s, ruim voldoende voor dergelijke toepassingen. Als laatste is er nog een unidirectioneel hot plug detect-signaal vanuit de sink naar de source. Hiermee kan een DisplayPort-bron direct herkennen dat er een nieuw scherm is aangesloten en zich daar op aanpassen.

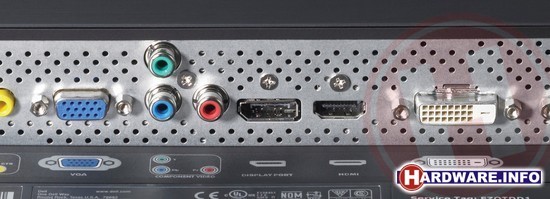

Aansluitingen op een toekomstige monitor van Dell. Van links naar rechts: VGA, component video, DisplayPort, HDMI en DVI.
Bandbreedte
De belangrijkste main link bestaat zoals gezegd uit maximaal vier paar aders, waarover elk maximaal 2.7 Gigabit per seconde aan videodata verstuurd kan worden. Op die manier is de maximale bandbreedte die DisplayPort kan bieden dus 10.8 Gigabit per seconde. Ter vergelijking: een single-link DVI-aansluiting bevat ook vier aderparen en kan daarmee maximaal 4.95 Gigabit per seconde transporteren. De hoge bandbreedte van DisplayPort biedt mogelijkheden voor zeer hoge resoluties en/of hogere kleurdieptes. Vooral dat laatste wordt een groot voordeel! Bij de DVI-standaard is kleurdiepte beperkt tot 24 bits per pixels. Dat betekent dat er voor elke basiskleur (rood, groen en blauw) slechts 8 bits beschikbaar zijn, wat resulteert in het feit dat iedere kleur slechts uit 2^8 = 255 schakeringen rood, groen en blauw kan worden opgebouwd. Bij DisplayPort wordt het ook mogelijk om het scherm aan te sturen met 30 of zelfs 36 bits per pixel (ofwel 10 of 12 bits per kleurcomponent). Dat betekent dat er veel meer kleurnuances mogelijk zijn; met 24 bits per pixel maak je in totaal 2^24 = 16,7 miljoen kleuren, met 36 bits per pixel kunnen er tot 2^36 = 68,7 miljard verschillende kleuren maken.
Videokaarten of monitoren met ondersteuning voor meer dan 24-bit informatie per kleur zijn er overigens nog niet. Ook of Windows er überhaupt ondersteuning voor biedt is niet helemaal duidelijk. DisplayPort kan echter prima het startschot zijn voor zo'n kleurrevolutie. De bandbreedte van DisplayPort met vier aderparen is in ieder geval meer dan voldoende voor resoluties tot 2560x1600 met 32 bits per pixel en 60 beelden per seconde, maar bijvoorbeeld ook voor 1920x1080 met 30 bits per pixel en 120 beelden per seconde.
Binnen de bandbreedte van de DisplayPort-verbinding is overigens altijd 6 Megabyte per seconde gereserveerd voor een optioneel audiosignaal. Dat is voldoende om 8-kanaal high-definition audio (192 kHz / 32-bit) ongecomprimeerd te versturen.
