Het ombouwen van de Ultra 100
Het ombouw principe wat we hier beschrijven is gebaseerd op de bevindingen van deze Japanse website: http://www2s.biglobe.ne.jp/~kume2/fasttrak100/index.cgi. Een aantal van de schema’s zijn ook afkomstig van de website. De foto’s komen allemaal uit ons eigen testlab.

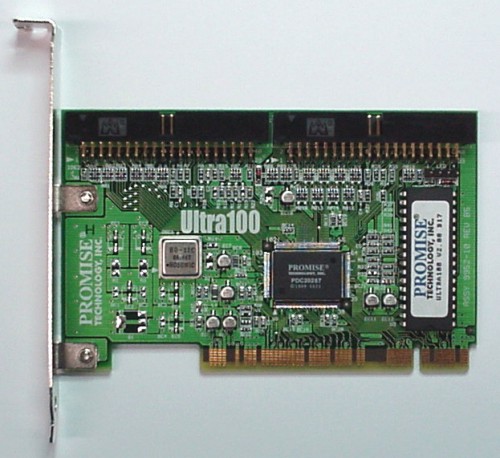

We zullen het ombouwen van de Ultra 100 controller, die te zien is op onderstaande foto, stap voor stap bekijken.
Stap 1
Bij stap 1 dienen pinnentje 2 en 3 van de EPROM op de Promise Ultra 100 doorgeknipt en naar boven gebogen te worden. Maak voor het knippen gebruik van een klein tangetje en wees voorzichtig bij het naar boven buigen: het is niet handig als de pinnetjes afbreken.

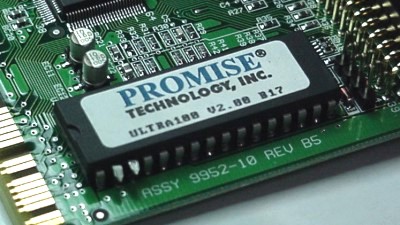

Onderstaande foto laat het resultaat van Stap 1 zien:
Stap 2

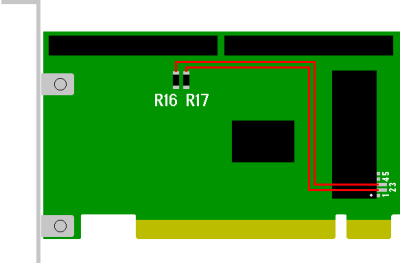

Er dienen nu draadjes gesoldeerd te worden van pinnetje 2 naar de bovenkant van SMD weerstand R17 en van pinnetje 3 naar de bovenkant van weerstand R16. Onderstaand schema laat dat duidelijk zien:

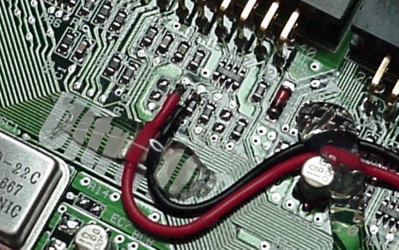

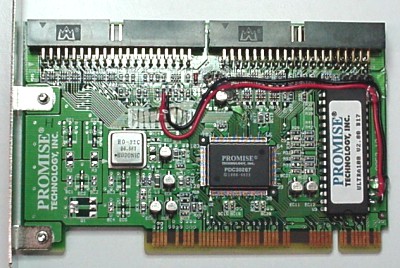

Uiteraard is er enig nauwkeurig soldeerwerk nodig, aangezien de SMD weerstanden R16 en R17 vrij klein zijn. Voor iemand met enige soldeer-ervaring mag het echter geen problemen opleveren. Het resultaat van stap 2 is te zien op onderstaande foto’s:
Stap 3
In stap drie wordt de BIOS van de FastTrak 100 kaart in de Ultra 100 kaart geflasht. Download daarvoor deze zipfile.
Kopieer de bestanden uit deze zipfile naar een diskette en start de PC met de Promise Ultra 100 kaart in een van de PCI sloten. Start het liefst op met een zo kaal mogelijke DOS opstartdiskette.
Om de BIOS te flashen moet het flash programma opgestart worden met de parameter ‘/Unlimit’. Dit dient getikt te worden met hoofdletter U en de voor de rest met kleine letters, ofwel:
A:\>ptiflash.exe /Unlimit
In het flashprogramma kun je met optie 2 de BIOS updaten met de .bin file uit de zip-file. Maak indien gewenst eerst met optie 1 een backup van de huidige BIOS.
Zou het flashen niet lukken, probeer dan de volgende zaken:
1. Start echt met een kale diskette op, dus niet vanaf de harddisk en dan met F8 een DOS-prompt opvragen.
2. Plaats de kaart in een ander PCI slot, liefst PCI slot 1.
