Het ombouwen van de Ultra 100 (vervolg)
Stap 4

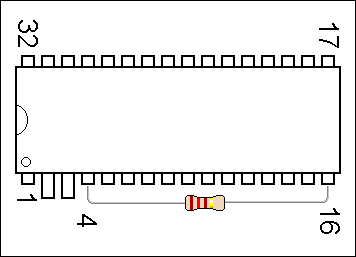

Nu dient er een 120 Ohm weerstand van pinnetje 4 naar pinnetje 16 van de EPROM gesoldeerd te worden. Een standaard 1/4 Watt weerstand is meer dan voldoende. Onderstaand schema laat het duidelijk zien:

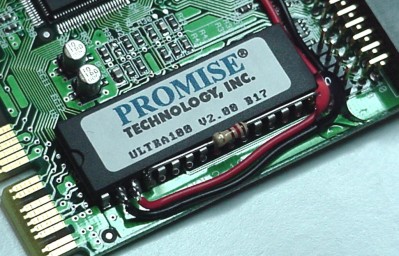

Het maakt uiteraard niet uit of je de weerstand aan de bovenkant of aan de onderkant soldeert. Wij hebben gekozen om dit aan de bovenkant te doen, zoals op onderstaande foto te zien is:
Stap 5
Stap 5 is min of meer een herhaling van stap 3. De BIOS van de kaart dient nu nogmaals geflashed te worden. Voor instructies zie dus stap 3. Vergeet wederom de ‘/Unlimit’ parameter niet!
Het is mogelijk, als je een oude revisie van de Ultra 100 hebt, dat het programma nu weigert te flashen: geen nood! In dat geval moet je stap 5 en 6 omwisselen.
Stap 6

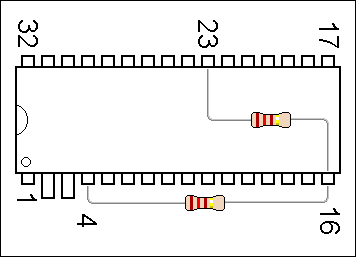

Er moet nu nog een laatste weerstand gesoldeerd worden van pin 23 naar pin 16 van de EPROM. Weer kan er gebruik gemaakt worden van een weerstand van 120 Ohm. Onderstaand schema laat de aansluiting zien:

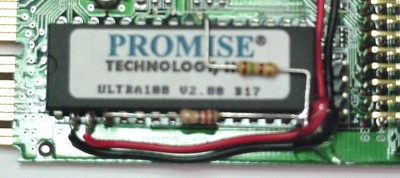

Wij hebben er wederom voor gekozen om deze weerstand aan de bovenkant de solderen. Onderstaande foto laat de twee weerstanden op de EPROM duidelijk zien:

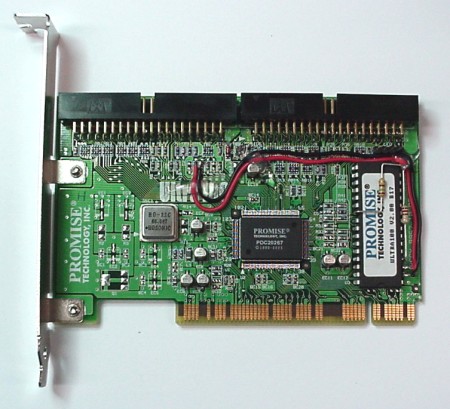

De Promise Ultra 100 controller is nu geheel omgebouwd naar een Promise FastTrak 100 controller en kan in gebruik genomen worden. Download uiteraard ook wel de drivers van de FastTrak 100 kaart van www.promise.com. Onderstaande foto toont het eindresultaat:
