De AT7 MAX

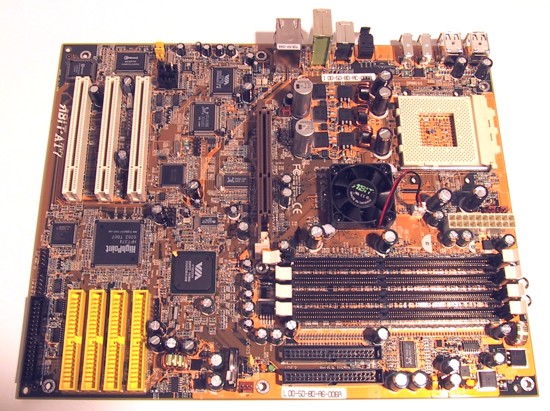

Zoals gezegd was het doel bij de MAX-moederborden om zoveel mogelijk functionaliteit die normaal door middel van uitbreidingskaarten wordt bewerkstelligd, nu on-board te plaatsen. Als gevolg daarvan ziet het AT7 MAX moederbord er anders uit dan we normaal van moederborden gewend zijn. Onderstaande foto toont het ABIT AT7 MAX moederbord, dat zoals gezegd gebruik maakt van de VIA KT333 chipset:
Zoals te zien is het moederbord bezaaid met speciale chips en een veelvoud van connectoren. Op alle extra functionaliteit van de AT7 Max zullen we op de volgende pagina verder ingaan.
Belangrijkste onderdeel van het moederbord blijft natuurlijk de processor-voet. Op de Socket A voet van het AT7 moederbord kunnen alle AMD Athlon (XP) en AMD Duron processors probleemloos geplaatst worden. Voor overklokkers biedt de AT7 dankzij het SoftMenu III systeem veel mogelijkheden: in de BIOS kunnen alle CPU-instellingen voltrokken worden en kunnen naar hartelust vele parameters zoals het CPU-voltage en de front side bus-frequentie aangepast worden. Voor het geheugen biedt de AT7 MAX plaats aan een viertal DDR-modules. Dit is opmerkelijk, aangezien de VIA KT333 chipset officieel 'slechts' maximaal drie geheugenbanken ondersteunt. ABIT is de enige fabrikant van VIA KT333 moederbord die het toch gewaagd heeft om vier DIMM-sloten te integreren. Als je de vier DIMM-sloten volledig met dubbelzijdige DIMM's wilt benutten, zal echter gebruik gemaakt moeten worden van registered geheugen. Bij standaard DDR-geheugen kunnen slechts maximaal drie dubbelzijdige of vier enkelzijdige modules geplaatst worden. Dankzij de VIA KT333 chipset, biedt de AT7 MAX ondersteuning voor het nieuwe, snelle DDR333 ofwel PC2700 geheugen. Uiteraard kan het meer gangbare PC266 ofwel PC2100 DDR-geheugen ook gebruikt worden.
Qua uitbreidingssloten is de AT7 MAX uiteraard vrij karig. Naast het onvermijdelijke AGP-slot, vinden we op het nieuwe ABIT moederbord slechts een drietal PCI-sloten. Niet verwonderlijk gezien de grote hoeveelheid on-board functionaliteit en de gedachte dat de VIA KT333 net als andere chipsets maximaal zes busmastering PCI-devices ondersteunt. Op de volgende pagina zal blijken dat de meeste zaken waar normaal een PCI-slot voor gebruikt zou worden, in het geval van de AT7 on-board te vinden zijn.
