Connectoren
Samen met de keuze om zoveel mogelijk functionaliteit on-board te verwerken, heeft ABIT er bij de MAX moederborden voor gekozen om alle 'legacy' aansluitingen van het moederbord te verwijderen. Als gevolg hiervan vinden we veel oude, vertrouwde aansluitingen niet meer op de AT7 terug: de seriële poorten, de parallelle poort en de PS/2 aansluitingen voor toetsenbord en muis zijn alle verdwenen. Het weg laten van seriële en parallelle poorten zal het gros van gebruikers niet als een gemis ervaren. Het gebrek aan PS/2 poorten kan wel problematisch zijn, aangezien nog niet iedereen een USB-muis en -toetsenbord heeft. Vooral USB-toetsenborden zijn nog niet echt ingeburgerd. Zo ook in het Hardware.Info Testlab waar speciaal een USB-toetsenbord aangeschaft moest worden om het moederbord überhaupt te kunnen testen.

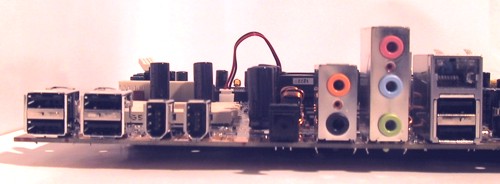

De connectoren achterop het moederbord zijn zodoende uiteraard anders dan wat we gewend zijn van standaard moederborden. Onderstaande foto toont de connectoren die we op de AT7 MAX tegenkomen:
Van links naar rechts zien we vier USB 2.0 aansluitingen, een tweetal IEEE-1394 aansluitingen, een optische digitale audio-uitgang, alle benodigde analoge audio-aansluitingen en verder nog de UTP-netwerk aansluiting en twee USB 1.1 aansluitingen. Prettig is dat ABIT niet als veel andere moederbord-fabrikanten de aansluitingen voor de vier extra speakers en de microfoon- en line-ingang gecombineerd heeft. Alle vijf de aansluitingen komen we los tegen, zoals we dat ook van normale geluidskaarten gewend zijn.
Uiteraard levert ABIT een speciale bracket mee, zodat deze aansluitingen toch probleemloos in een normale ATX-kast gebruikt kunnen worden.
