ASUS Maximus VI Impact

Klik hier voor de losse review van de ASUS Maximus VI Impact die we in oktober publiceerden.

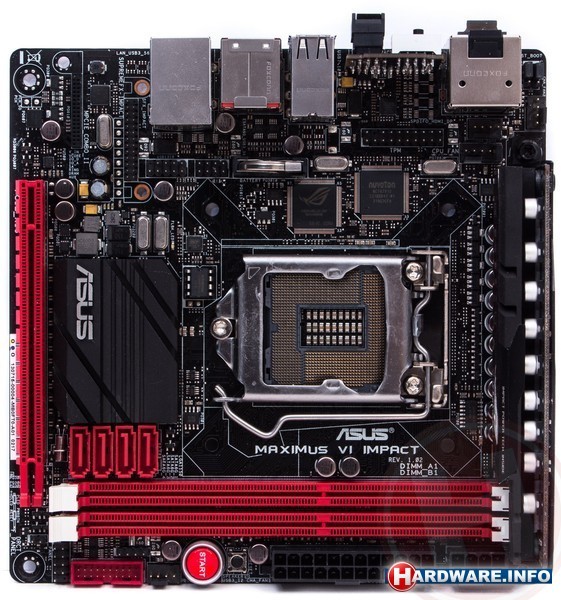

De Maximus VI Impact is het eerste Mini-ITX bord in de Republic of Gamers serie. Dat betekent dat ASUS zich met dit bordje specifiek richt op gamers en overklokkers. Veel van de features die we kennen van de Micro-ATX of ATX RoG borden zijn dan ook op deze kleine Impact terug te vinden.

Het implementeren van extra features zoals we die kennen van de RoG moederborden op een klein Mini ITX bord is geen sinecure. Vandaar dat ASUS een aantal slimme trucs heeft moeten uitvoeren: zo zijn de componenten van de CPU-stroomvoorziening net als bij de Z87I-Pro geplaatst op een haaks geplaatste extra PCB. Daardoor is er toch ruimte voor een 10-fase stroomvoorziening. Het bord beschikt over vier PWM fan-aansluitingen; net als we bij andere ASUS Z87-borden zagen, herkennen deze automatisch of een 4-pin connector is aangesloten.

De basis van de Maximus VI Impact is natuurlijk de Intel Z87 chipset, de meest luxe chipset voor Intel Haswell processors. Juist de korte afstand tussen CPU en geheugen blijkt een voordeel. Op de dag van de introductie tijdens Computex verbrak ASUS live het wereldrecord geheugenklokfrequentie. Inmiddels is dat record wel al weer verbeterd, maar opnieuw met deze Impact! Het geeft aan waartoe dit kleine bordje in staat is.

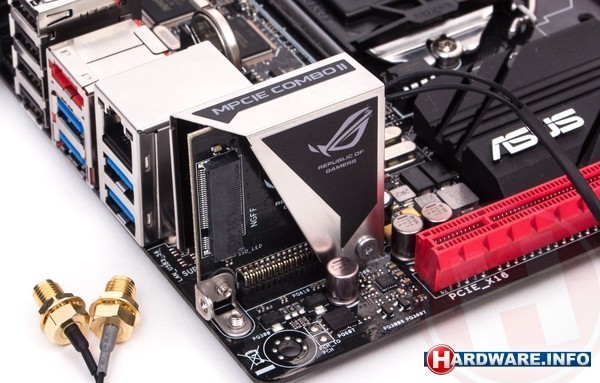

Voor alle zes de SATA600-aansluitingen van de chipset was geen plek, om welke reden de ontwerpers het bij vier stuks hebben gehouden. USB 3.0 biedt het bord zes keer, even veel als USB 2.0. Er is een enkele gigabit LAN-aansluiting, aangestuurd door een Intel WG-I217V chip. Via een extra opsteekkaartje biedt het bord ook ondersteuning voor 802.11ac WLAN. De AzureWave AW-CE123H controller biedt twee kanalen, ofwel maximaal 867 Mbit/s. De controller zorgt ook direct voor Bluetooth 4.0. De MPCIE COMBO adapter waarin de WLAN-controller zit biedt ook nog plek voor een M.2 SSD.

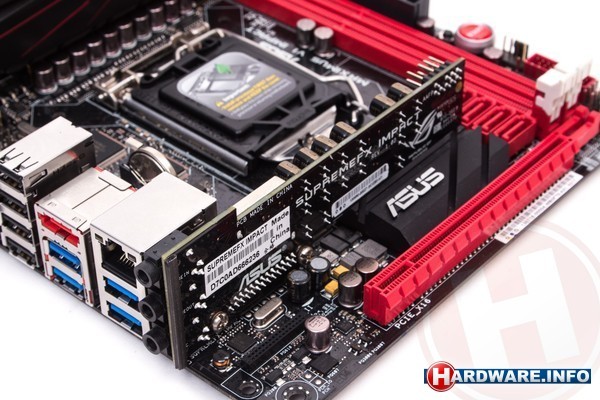

Op een ander los kaartje vinden we een geluidskaart, die ASUS SupremeFX noemt. In werkelijkheid gaat het om een Realtek ALC1150 codec met speciale drivers. De implementatie is echter meer dan uitstekend: nooit eerder maten we zo’n goede onboard geluidskwaliteit als bij de Maximus VI Impact. Op het kaartje is ook een krachtige hoofdtelefoonvoorversterker te vinden.

Direct naast de DIMM-sloten vinden we een onboard powerknop en daarnaast een resetknop. Naast de netwerkconnector zien we verder acht voltagemeetpunten. In onze Haswell overklok-workshop lees je waar die voor dienen. De locatie maakt ze niet bepaald praktisch om te gebruiken, maar toch: het feit dat een Mini-ITX bord voltagemeetpunten heeft is al bijzonder.

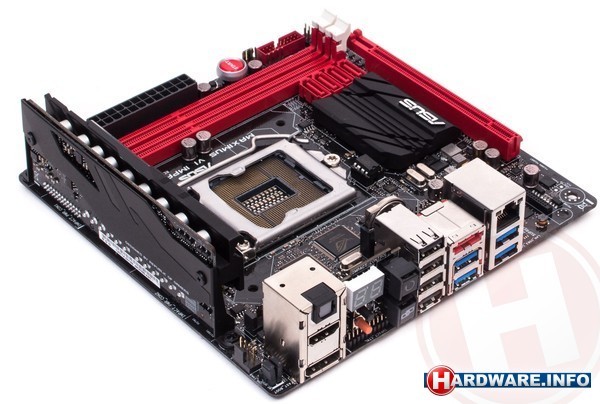

Achterop, tussen de I/O-connectors, vinden we nog een aantal extra features: een HEX-display voor BIOS POST-codes, de Clear CMOS en RoG Connect-knoppen. Twee kleinere knoppen beiden de mogelijkheid om na de volgende reboot direct naar de BIOS te gaan en de van ASUS borden bekende MemOK-functionaliteit. De BIOS is zoals we het gewend zijn van de ASUS Z87 borden extreem uitgebreid.

De prestaties zijn prima en de geluidskwaliteit en overklokbaarheid uitstekend. Het stroomverbruik is zoals te verwachten wat hoger dan gemiddeld. De prijs ten slotte: die is met gemiddeld 205 euro niet bepaald laag, maar gezien de functionaliteit en de innovatieve aard van dit bord is deze te rechtvaardigen.
