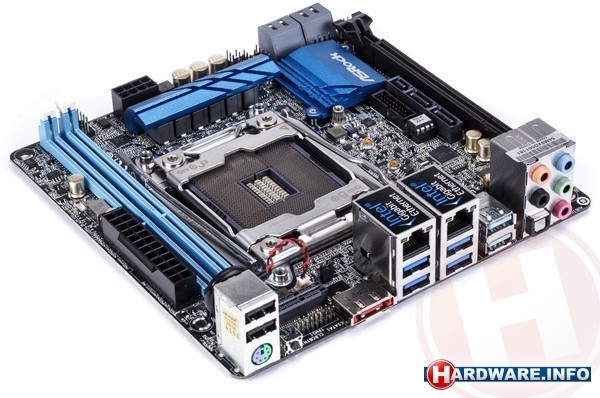

ASRock X99E-ITX/AC: Intel X99 op Mini-ITX

Tomas Hochstenbach 30 juni 2015 05:59

1 besproken product

Inhoudsopgave

Eigenschappen (vervolg)

Zoals gezegd heeft het bord vier SATA-aansluitingen en een SATA-Express-connector, wat het totaal op zes brengt.

Moederbord	SATA600	Extra controller	SATA Express	M.2 x4	M.2 x2
ASRock X99E-ITX/AC	6	-	1	1 (3.0)	-

Extern zitten naast de twee USB 3.1-aansluitingen ook nog eens vier USB 3.0- en twee USB 2.0-poorten. Intern gaat het om zowel een USB 2.0- als een 3.0-header.

Moederbord	USB 3.0 extern (Intel)	USB 3.1 extern (extra)	USB 3.0 intern (Intel)	USB 3.0 intern (extra)	USB 2.0 extern (Intel)	USB 2.0 intern (Intel)
ASRock X99E-ITX/AC	4	2 (ASMedia ASM1142-controller)	2	-	2	2

Beide netwerkcontrollers zijn afkomstig van Intel. De ASRock X99E-ITX/AC wordt daarnaast geleverd met een 802.11ac-kaartje van Azurewave, dat chips van Broadcom gebruikt.

Moederbord	LAN 1	LAN 2	WLAN
ASRock X99E-ITX/AC	Intel I218V	Intel I211AT	Azurewave AW-CE123H

ASRock gebruikt de populaire Realtek ALC1150-codec in combinatie met een TI NE5532-koptelefoonversterker, die headsets tot 600 Ohm ondersteunt. Verder worden er condensators van Nichicon toegepast. Een optische S/PDIF-uitgang is achterop geplaatst en DTS Connect wordt ondersteund.

Moederbord	Audio chip	Audio software	DTS Connect	S/PDIF
ASRock X99E-ITX/AC	Realtek ALC1150	-	Ja	Ja

Voor on-board knopjes was uiteraard geen plek, maar het is ASRock wel gelukt om drie 4-pins PWM fan-connectors op het bordje te plaatsen. Daarvan is er één bestemd voor de CPU-fan. Achterop is bovendien een clear-CMOS-switch geplaatst.

Het accessoirepakket bestaat uit twee SATA-datakabels, de bijgeleverde CPU-koeler en waterkoelmount, de 802.11ac-module voor WiFi, twee SMA-antennekabels, de antenne zelf en een USB 3.0-naar-USB 2.0-converter, waarmee je over een tweede interne USB 2.0-header kunt beschikken.

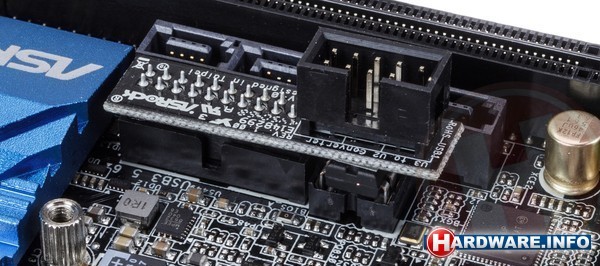

De interne USB-adapter die ASRock meelevert.

ASRock vraagt gemiddeld 349 euro voor de X99E-ITX/AC. Socket 2011-moederborden zijn natuurlijk sowieso al duurder dan 1150-borden, maar als je features als on-board WiFi en USB 3.1 meeneemt, is het niet eens zo'n gekke prijs.
