ASRock X99E-ITX/AC: Intel X99 op Mini-ITX

Inleiding

Op CeBIT kwamen we de ASRock X99E-ITX/AC voor het eerst tegen: het eerste en enige Intel X99-moederbord op Mini-ITX-formaat. Het bordje is inmiddels ook op de Hardware.Info-burelen verschenen, waar we erachter proberen te komen of dit de ideale basis is voor je volgende X99-powerhouse.

Doordat de socket al een groot deel van het oppervlak beslaat, blijft er praktisch geen ruimte over om een functioneel X99-moederbord te maken en probeerden andere fabrikanten het dan ook niet eens. ASRock week voor dit bord uit naar de zogenaamde Narrow ILM-mount, die rechthoekig in plaats van vierkant is. De socket neemt zo veel minder ruimte in, maar de compatibiliteit met vrijwel alle processorkoelers gaat ook verloren.

ASRock bundelt daarom een CPU-koeler van Dynatron, die afkomstig is uit de serverwereld. Het fannetje is dan ook lawaaiig, zeker onder belasting. Noctua heeft echter ook een aantal koelers die met een Narrow ILM-mount worden geleverd en daarnaast kun je een waterkoeler uit de Cooler Master Seidon 120V-serie gebruiken, waarvoor ASRock een speciale mount meelevert. Omdat Cooler Master een flexibel kruis als mount gebruikt, is het bovendien mogelijk om koelers als de Hyper 412S te installeren, mits je niet al te hoog geheugen gebruikt.

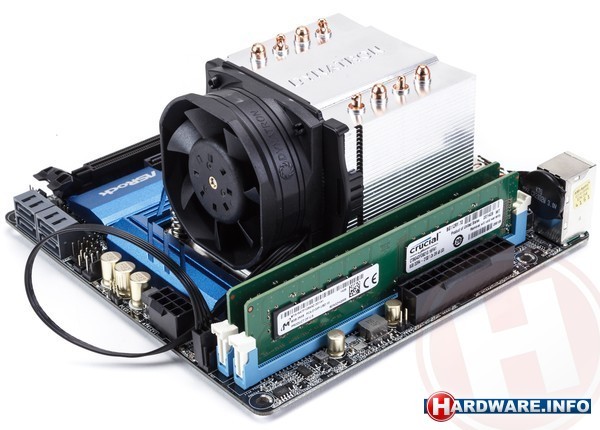

Het bijgeleverde koelertje maakt vooral onder load flinke herrie.

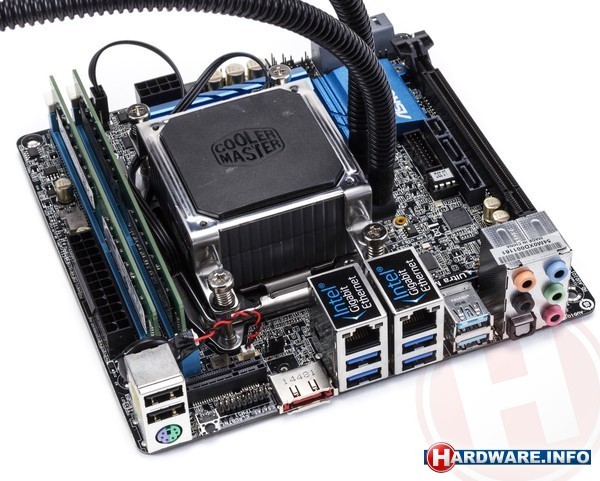

Een bracket voor een Cooler Master-waterkoeler wordt meegeleverd.

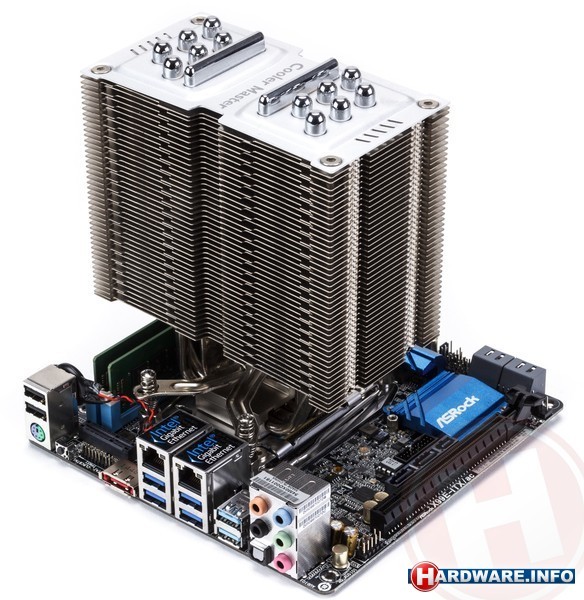

Maar een Hyper 412S is ook geen probleem...

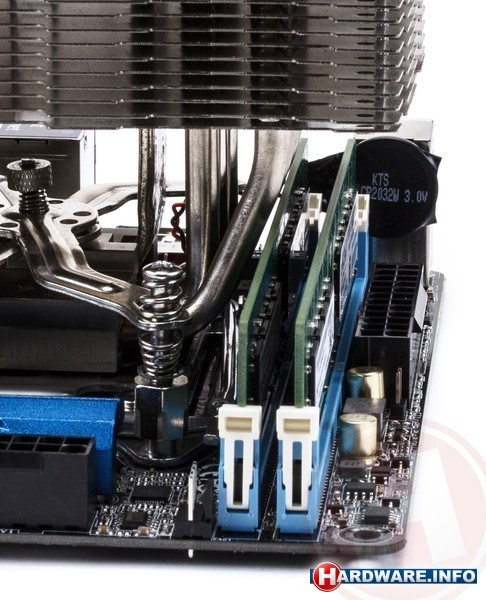

...mits je geheugen niet al te hoog is.

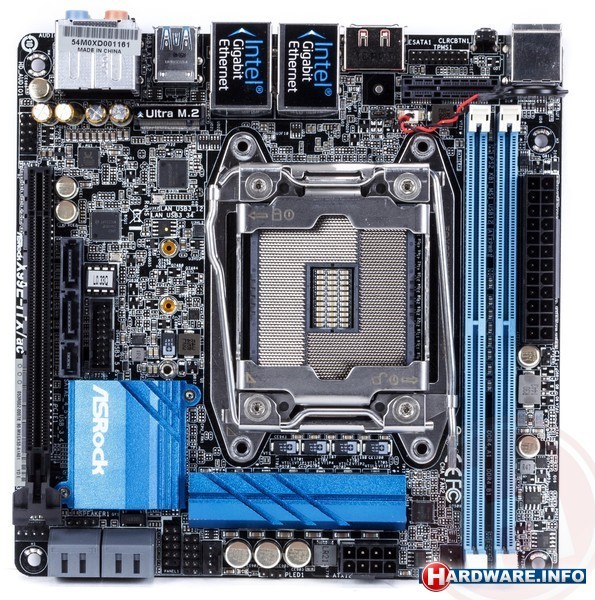

Het is de fabrikant dus gelukt om ruimte vrij te maken voor twee DDR4-geheugensloten en een 6-fasen stroomvoorziening. Verder is het bordje verrassend compleet: on-board 802.11ac-WiFi (2T2R), 4x SATA, eSATA, twee Intel Gigabit-ethernetpoorten, een 'Ultra M.2'-slot met vier PCI-Express 3.0-lanes bandbreedte en midden op het bord zelfs interne USB 3.0- en SATA Express-connectors. Het is helemaal indrukwekkend dat het ASRock ook nog eens is gelukt om een onderkomen te vinden voor een ASMedia ASM1142-controller, waardoor er twee USB 3.1-poorten met een Type A-aansluiting achterop het bord prijken.

Over de laneverdeling hoeven we het natuurlijk niet lang te hebben: er is één PCI-Express 3.0 x16-slot aanwezig, dat uiteraard in alle gevallen zijn volledige bandbreedte krijgt, ongeacht welke CPU en of je een M.2-SSD gebruikt.
