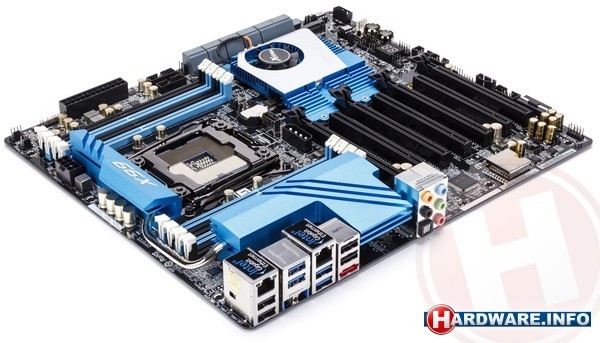

ASRock X99 WS-E en WS-E/10G moederborden review

Tomas Hochstenbach 10 juli 2015 15:00

Inhoudsopgave

Eigenschappen (vervolg)

De SATA-configuratie van de twee ASRock-borden is een ingewikkeld verhaal. De fabrikant heeft alle tien de SATA600-poorten afkomstig uit de chipset geïmplementeerd, maar heeft daar nog twee aansluitingen aan toegevoegd. Die komen uit een extra Marvell SE9172-controller. De vierde en de vijfde SATA-poort vormen samen een SATA-Express-connector, maar wanneer je die gebruikt in combinatie met het M.2-slot, krijg de M.2-SSD slechts twee PCI-Express 2.0-lanes bandbreedte in plaats van vier. Op het bord zelf zit een zakelijke SATA-DOM-connector, achterop vinden we nog eens een eSATA-aansluiting terug.

Moederbord	SATA600	Extra controller	SATA Express	M.2 x4	M.2 x2
ASRock X99 WS-E(/10G)	12	Marvell SE9172	1	1 (2.0)	-

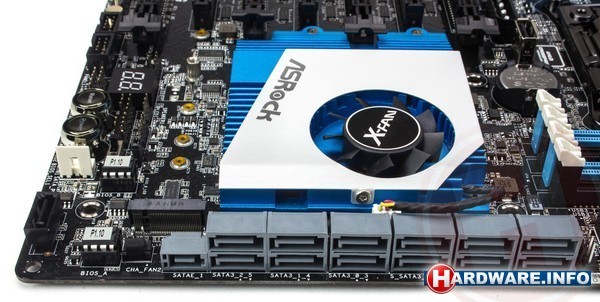

Aan SATA-poorten geen gebrek.

USB 3.1 vinden we nog niet terug op deze moederborden, maar er zijn wel twee interne USB 3.0-headers en vier USB 3.0-poorten achterop aanwezig. Die laatste poorten lopen via een hub van ASMedia. Exact dezelfde configuratie wordt ook voor USB 2.0 gebruikt, maar uiteraard komen al die aansluitingen gewoon uit de chipset.

Moederbord	USB 3.0 extern (via hub)	USB 3.0 intern (Intel)	USB 2.0 extern (Intel)	USB 2.0 intern (Intel)
ASRock X99 WS-E(/10G)	4	4	4	4

De twee 10 gigabit-netwerkpoorten worden gegenereerd door een Intel X540-controller, die eigenlijk bedoeld is voor middenklasse servers. Op de 10G-versie van de ASRock WS-E/10G zijn er zodoende vier netwerkaansluitingen te vinden, want de twee gigabit-poorten uit de Intel I210AT zitten daar ook op. Volgens ASRock zijn ze alle vier tegelijkertijd te gebruiken via teaming.

Moederbord	LAN 1	LAN 2	LAN 3	LAN 4	WLAN
ASRock X99 WS-E	Intel I210AT	Intel I210AT	/	/	/
ASRock X99 WS-E/10G	Intel I210AT	Intel I210AT	Intel X540	Intel X540	/

ASRock gebruikt de populaire Realtek ALC1150-codec in combinatie met een TI NE5532-koptelefoonversterker, die headsets tot 600 Ohm ondersteunt. Verder worden er condensators van Nichicon toegepast. Een optische S/PDIF-uitgang is achterop geplaatst en DTS Connect wordt ondersteund.

Moederbord	Audio chip	Audio software	DTS Connect	S/PDIF
ASRock X99 WS-E(/10G)	Realtek ALC1150	-	Ja	Ja

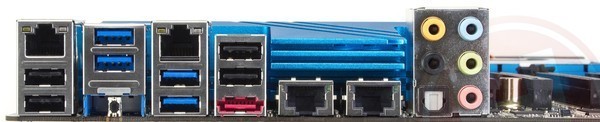

Je betaalt wat, maar dan heb je ook twee 10 gigabit-ethernetpoorten.

Op het bord zelf treffen we een debug-LED, BIOS-switch en power/reset-knoppen aan. Een leuke extra is de LED-connector die de LAN-activiteit weergeeft, in het geval van de 10G zijn er zelfs twee van die connectors aanwezig. Op het I/O-panel zit nog een clear-CMOS-switch. Qua fan-connectors heeft ASRock opnieuw gekozen voor twee CPU-fans, waarvan één 4-pins, drie chassis-fans, waarvan wederom één PWM, en een 3-pins power-fan.

Bij de moederborden krijg je een flexibele SLI-bridge van 14 cm en twee SLI-brugkaarten voor 3- en 4-way SLI. In de doos vind je verder zes SATA-datakabels en natuurlijk een schroef voor het M.2-slot.

De prijskaartjes zijn zoals gezegd fors. Voor de X99 WS-E vraagt ASRock gemiddeld 545 euro, terwijl de X99 WS-E/10G gemiddeld zelfs 770 euro moet opbrengen. Je krijgt er dan wel drie jaar fabrieksgarantie op.

BIOS-screenshots ASRock X99 WS-E:
