De binnenkant
Uiteraard ontkomt dit product niet aan de schroevendraaier die ondergetekende o zo graag hanteert.

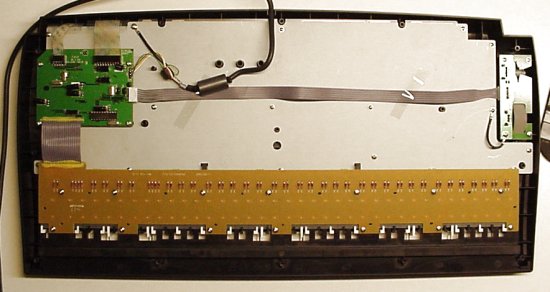

De binnenkant ziet er netjes uit, met een grote flexibele metalen plaat die voor het
nodige gewicht en afscherming zorgt. Aan de onderkant zie je de achterkant van
de klaviertoetsen zitten. De bruine PCB bevat de elektronica voor de registratie
van de toetsaanslagen.

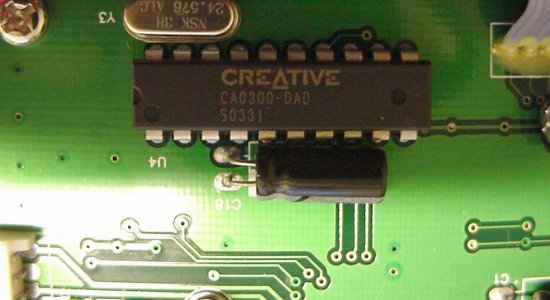

Het enige IC met opdruk; helaas is er geen informatie beschikbaar over de
CA0300-DAD, maar vermoedelijk is dit een eenvoudige MIDI-controller.

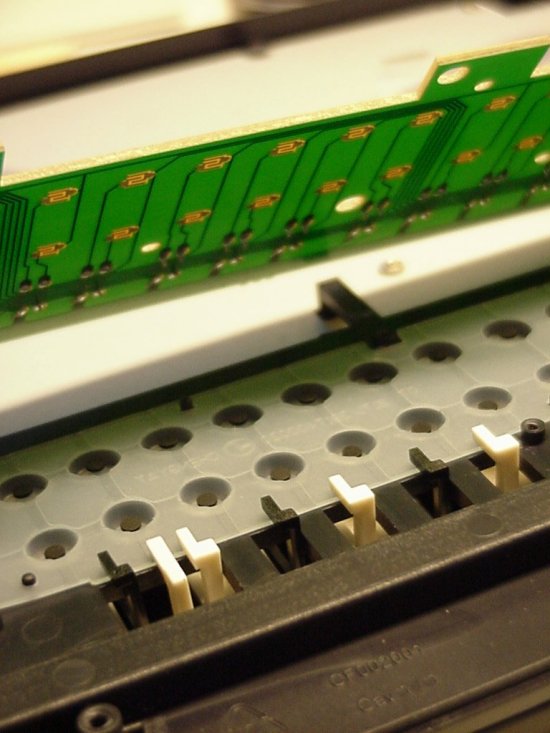

De toetsregistratie: bij het indrukken van een toets worden twee membranen ingedrukt. Het
tijdsverschil waarmee deze membranen contact maken op de groene printplaat (die nu
voor de foto eventjes opzij gedrukt wordt maar normaal direct onder de membranen zit) bepaalt
de sterkte waarmee de toetsaanslag geregistreerd wordt: een lange tijd is een zachte
aanslag, en een korte tijd is een harde aanslag.
