Workshop Skylake overklokken

Geen bClk beperking bij Skylake

Bij de bClk vinden we één van de twee grootste vernieuwingen van Skylake. Tot dusver was het zo dat het aanpassen van de bClk effect had op de snelheden van alles in en om de CPU: niet alleen de CPU-cores en het geheugen, maar bijvoorbeeld ook de klokfrequentie van de PCI-Express bus. Juist bij dat laatste zat een grote bottleneck, aangezien de PCI-Express controller bij Haswell/Broadwell en voorgaande generaties dienst weigerde wanneer deze meer dan circa 5% overklokt was. Om dat nog enigszins te compenseren introduceerde Intel bij Haswell zogenaamde baseclock straps, een soort tussenmultipliers voor de PCI-Express bus, waardoor het mogelijk werd om ook voor een 125 MHz of 167 MHz bClk plus of min 5% te kiezen.

Dat lapmiddel is bij Skylake gelukkig verleden tijd. Intel heeft een aanpassing gedaan waardoor de PCI-Express controller in de processor altijd op een vaste klokfrequentie werkt, ongeacht de instelling van de bClk. Daardoor is bij Skylake de bClk volledig vrij in te stellen, zonder die beperking van circa 5%.

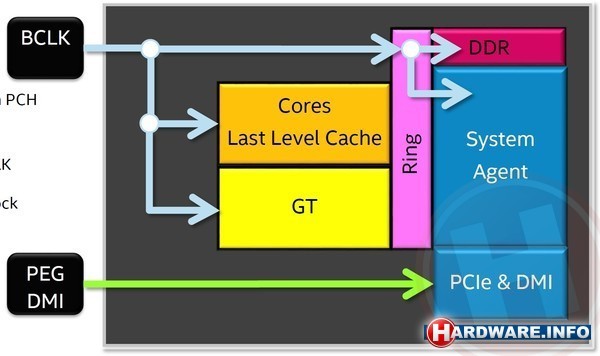

De klokfrequentie van de PCI-Express bus is losgekoppeld van de bClk, waardoor er geen beperkingen meer zijn qua bClk-overklokken.

De vraag is echter, waarom zou je dat willen? Zoals we verderop in het stappenplan ook zullen vermelden: de multiplier is de primaire methode om je processor te overklokken. De bClk is echter van belang wanneer je per se de hoogst mogelijke klokfrequentie wil behalen. Is je CPU bijvoorbeeld wel stabiel op 4,6 GHz (multiplier 46x), maar niet op 4,7 GHz (multiplier 47x), dan kan je door de bClk klokfrequenties halverwege proberen uit te komen. Dat kan door een beperkte aanpassing van de bClk, bijvoorbeeld 46 x 101 = 4646 MHz. Je kan echter ook een compleet andere bClk kiezen, gecombineerd met een andere multiplier. Met multiplier 58 en bClk 80 MHz kom je bijvoorbeeld op 58 x 80 = 4640 MHz. Door te puzzelen is zo’n beetje iedere klokfrequentie wel mogelijk. Hetzelfde geldt wanneer je specifiek op zoek bent naar de hoogst mogelijke geheugenklokfrequentie, als je stappen van 100 MHz of 133 MHz niet voldoende vindt. Hiermee is het overklokken van de bClk echter primair een bezigheid voor mensen die “overklokken om het overklokken”. Wanneer je simpelweg je CPU op een hogere frequentie wilt laten draaien om bijvoorbeeld betere prestaties in games te krijgen, maken die laatste 50 MHz echt niet veel uit en kan je de bClk beter laten voor wat die is, net als bij voorgaande generaties.
