De werking van double layer DVD+R
Oktober vorig jaar bereikte ons het persbericht dat ons eigen Philips in samenwerking met Mitsubishi Kagaka Media (MKM) klaar is met ontwikkeling van de dubbellaagse DVD+R. Dankzij deze nieuwe beschrijfbare DVD-standaard kan er tot 8.5 gigabyte aan data op een schijfje gebrand worden. Om verwarring met 'dual format' (+ en -) DVD-branders te voorkomen, doopte men de nieuwe techniek al snel om van 'dual layer' naar 'double layer'. Lang bleef het stil aan het DVD+R DL-front, maar gisteren arriveerde eindelijk de allereerste DVD+R DL drive in ons testlab. Weliswaar niet van Philips, maar van Lite-On. In dit artikel lees je onze bevindingen met de nieuwe SOHW-832S, de eerste dual format én double layer DVD-brander die in Nederland beschikbaar is.
De werking van double layer DVD+R

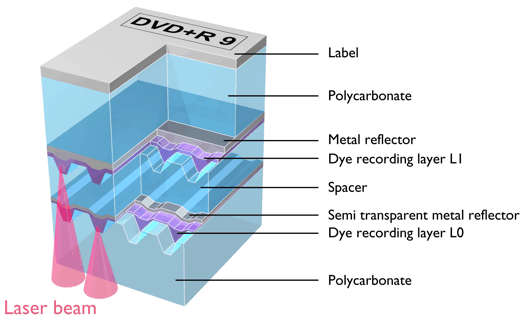

De belangrijkste eis die aan een dubbellaagse DVD+R wordt gesteld is compatibiliteit met de huidige DVD-spelers en DVD-romdrives. Dit houdt onder andere in dat het laserlicht dat op de recordable wordt gestuurd voor minstens 18% moet worden gereflecteerd. Hoe hoger de reflectie hoe nauwkeuriger de beschreven data gedetecteerd kan worden. Een volledige reflectie is echter ongewenst, omdat je met de laser ook de tweede laag wilt kunnen bereiken. Daarom is een dunne zilverlegering en separatieruimte tussen de eerste en de tweede datalaag aangebracht. Op die manier wordt meer dan 18% gereflecteerd, maar toch nog meer dan 50% doorgelaten om op die manier de tweede laag te bereiken voor zowel opname als lezen. Deze laag heeft een hoge lichtgevoeligheid omdat de bovenliggende laag al een hoop licht heeft geabsorbeerd. De reflectie van deze binnenste laag is uiteraard ook veel hoger zodat een zo sterk mogelijke lichtbundel weer wordt teruggekaatst door de bovenliggende lagen heen.
De datalagen worden ook wel dye’s genoemd. Tijdens het opnemen van gegevens wordt de chemische structuur veranderd. Daarmee worden ook de fysische aspecten, het reflecteren van een bepaalde hoeveelheid licht, beïnvloed. Doordat de plekken waar gegevens zijn opgenomen andere optische eigenschappen hebben, kan een DVD-speler dezelfde leessignalen aangeboden krijgen als bij een originele DVD. Door de separatieruimte van 55 micrometer dik tussen de beide dye’s is het mogelijk te switchen tussen de beide lagen door de focus van de laser aan te passen.
Bij de ontwikkeling van de double layer DVD+R-standaard stond compatibiliteit met de bestaande DVD9- (dubbellaagse DVD-ROM’s) en DVD+R-formaten hoog in het vaandel. De fysische parameters van de formaten zoals track pitch, wobble periode en channel bit length komen vrijwel geheel overeen. Hierdoor kunnen de elektrische signalen afkomstig van het dual-layer DVD+R-schijfje aan dezelfde eisen voldoen als de huidige DVD’s. Een goede compatibiliteit met huidige drives is hiermee gewaarborgd.
