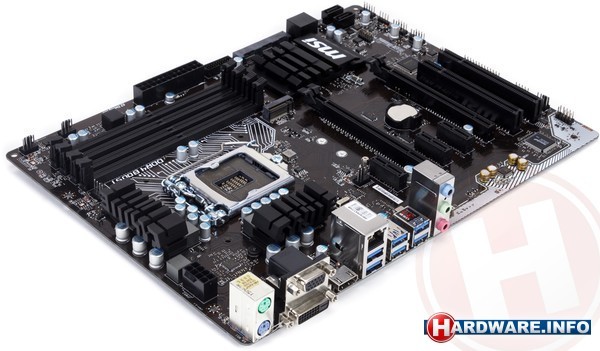

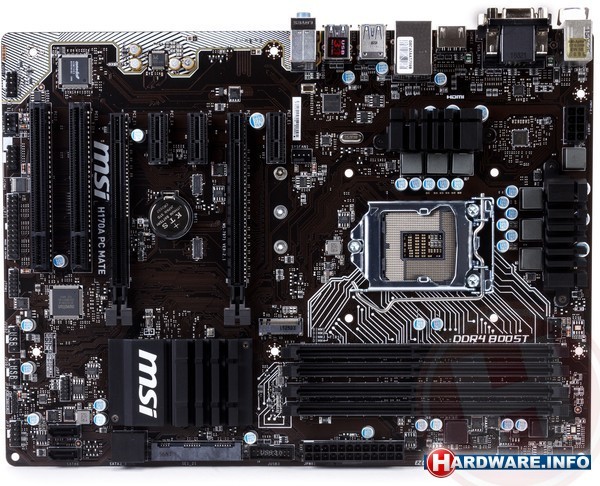

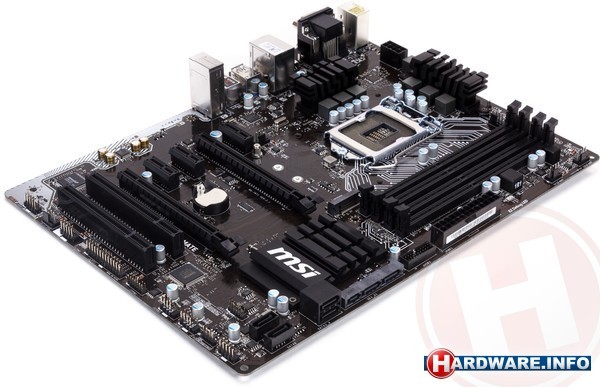

MSI H170A PC Mate

Waar ASRock nog hier een daar een rode heatsink had gemonteerd, houdt MSI het bij de PC Mate - onderdeel van de zogenaamde 'Pro Series' - lekker strak en zakelijk. Zwart met hier en daar wat grijstinten is het designconcept van dit bord. In vergelijking met het bord dat we op de vorige pagina bespraken, valt op dat de H170A PC Mate wel beschikt over M.2. Het gaat daarbij zelfs om een slot met vier 3.0-lanes. Daarnaast heeft MSI ook nog SATA-Express geïmplementeerd, al zijn onze verwachtingen voor die standaard inmiddels tot een dieptepunt gedaald.

Ten opzichte van de ASRock valt op dat de MSI H170A PC Mate wat voller is. Zo heeft MSI twee PCI-sloten op het bord gezet en is er gekozen voor een losse RTL8111H-netwerkcontroller van Realtek. De USB 3.1-poorten op de achterkant worden wederom aangestuurd door een ASMedia-chip, al heeft MSI ervoor gekozen om ze allemaal als Type-A uit te voeren. Helaas zijn ze net als de vier USB 3.0-poorten daar blauw, waardoor je ze nauwelijks kunt onderscheiden. Simpelweg een ander kleurtje had al een hoop geholpen.

Wie de geïntegreerde videochip wil gebruiken, heeft bij MSI een stuk meer opties. Naast DVI-D heeft de fabrikant namelijk ook voor VGA- en HDMI 1.4-aansluitingen gezorgd. Het is jammer dat DisplayPort ontbreekt, maar via HDMI kun je een WQHD-monitor in ieder geval zonder problemen aansturen. Het geluid wordt uitgestuurd door een Realtek ALC887.

Op het eerste gezicht tel je vijf 4-pins fan-connectors, waarvan twee voor de CPU. In de praktijk blijken slechts drie headers daadwerkelijk iets te doen met die vierde pin: niet netjes!
