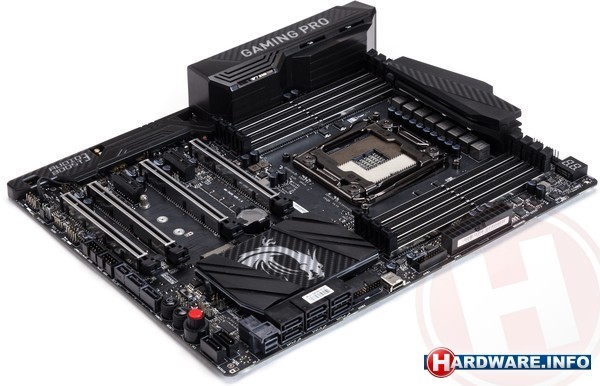

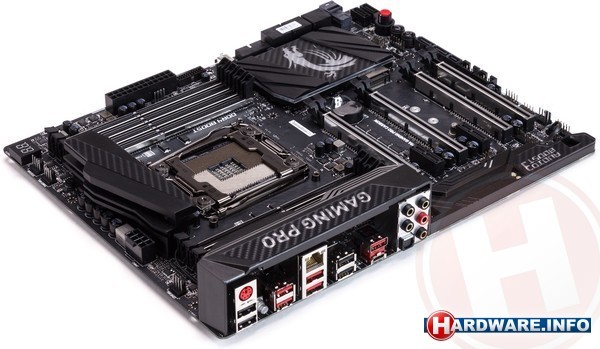

MSI X99A Gaming Pro Carbon
Het MSI-bord is voorzien van vier PCI-Express 3.0 x16-sloten. Het laatste slot deelt zijn bandbreedte met de U.2-poort en het M.2-slot, waardoor je die niet kunt gebruiken als je alle vier de sloten bezet. Verder zijn er nog twee x1-sleufjes aangebracht.
In onderstaande tabel kun je de uitwerking van verschillende samenstellingen overzichtelijk bekijken.
| Moederbord | 1 GPU | 2 GPU's | 3 GPU's | 4 GPU's |
|---|---|---|---|---|
| 40 lane CPU (Core i7 5960X / 5930K) | ||||
| MSI X99A Gaming Pro Carbon | 16 | 16 / 16 | 16 / 16 / 8 | 8 / 16 / 8 / 8 |
| 28 lane CPU (Core i7 5820K) | ||||
| MSI X99A Gaming Pro Carbon | 16 | 16 / 8 | 8 / 8 / 8 | 8 / 8 / 8 / 8 |
MSI heeft uiteraard alle tien SATA600-poorten uit de chipset geïmplementeerd. Verder is het bord met SATA-Express, M.2 x4 én U.2 behoorlijk compleet te noemen. M.2 en U.2 kunnen alleen niet gelijktijdig worden gebruikt.
| Moederbord | SATA600 | Extra controller | SATA Express | M.2 x4 | U.2 |
|---|---|---|---|---|---|
| MSI X99A Gaming Pro Carbon | 10 | - | 1 | 1 (3.0) | 1 |
Een controller van ASMedia zorgt voor twee USB 3.1-poorten. Extra USB 3.0-aansluitingen worden door een VIA-controller geleverd, terwijl er ook nog twee interne headers van dat type zijn. Opvallend is de interne USB Type-C-aansluiting.
| Moederbord | USB 3.0 extern (Intel) | USB 3.0 externe (extra) | USB 3.1 extern (extra) | USB 3.0 intern (Intel) | USB 2.0 extern (Intel) | USB 2.0 intern (Intel) |
|---|---|---|---|---|---|---|
| MSI X99A Gaming Pro Carbon | 3 | 4 (VIA VL805-controller) |
2 (ASMedia ASM1142-controller) | 5 | 4 | 4 |
MSI heeft de netwerkconnectiviteit bij dit bord lekker basic gehouden: een Intel-netwerkchip en daarmee basta. Wat ons betreft een prima keuze.
| Moederbord | LAN 1 | LAN 2 | WLAN |
|---|---|---|---|
| MSI X99A Gaming Pro Carbon | Intel I218-V | - | - |
Uiteraard maakt de MSI X99A Gaming Pro Carbon gebruik van een Realtek ALC1150-audiocodec. Qua software wordt Nahimic meegeleverd. Een S/PDIF-aansluiting is aanwezig, maar ondersteuning voor DTS Connect niet.
| Moederbord | Audio chip | Audio software | DTS Connect | S/PDIF |
|---|---|---|---|---|
| MSI X99A Gaming Pro Carbon | Realtek ALC1150 | Nahimic | - | Ja |
Verder heeft MSI vijf 4-pins fan-connectors geïmplementeerd, waarvan helaas alleen de CPU-fanconnector daadwerkelijk een PWM-signaal uitstuurt. Veel extra features zijn aanwezig, zoals dual-BIOS, on-board probleemdiagnose en knopjes voor power, reset en clear-CMOS. Voltagemeetpunten ontbreken echter, waardoor het bord minder geschikt is voor overklokkers.
De X99A Gaming Pro Carbon wordt behoorlijk compleet geleverd. In de doos vonden we onder meer zes SATA-kabels. labels om ze van een kenmerk te voorzien en twee SLI-bruggen. Daarnaast levert MSI twee verlengkabels voor RGB-ledstrips (40 en 80 cm), een deurhanger en een Gaming-casebadge mee.
BIOS-screenshots MSI X99A Gaming Pro Carbon
