Het plan
Het bloed kruipt soms waar het niet gaan kan. Zoals sommige oudgedienden op deze site wellicht nog weten, had Hardware.Info vroeger een zustersite in de vorm van DVD.nl. Op deze site bespraken we DVD's en home cinema apparatuur. DVD.nl heeft inmiddels een andere eigenaar, maar ook nu nog geldt dat meerdere redacteuren van Hardware.Info film en home cinema een warm hart toedragen. Dat komt terug in onze reviews van soundplates, soundbars en af en toe een receiver.
Toen ondergetekende onlangs verhuisde naar een huis met een grote kelder was het plan om een heuse thuisbioscoop in te richten dan ook snel gemaakt. Doel hierbij is om een ruimte te creëren waar - met een beperkt budget - een zo goed mogelijke beeld- en geluidservaring gerealiseerd wordt. Dat betekent dus groot beeld middels projectie en surroundgeluid dat de kijker helemaal omgeeft. Uiteraard springen we hierbij in op de nieuwste trends, en het doel is dus om de bioscoop geschikt te maken voor Dolby Atmos en DTS:X weergave, waarbij het geluid ook van boven komt.

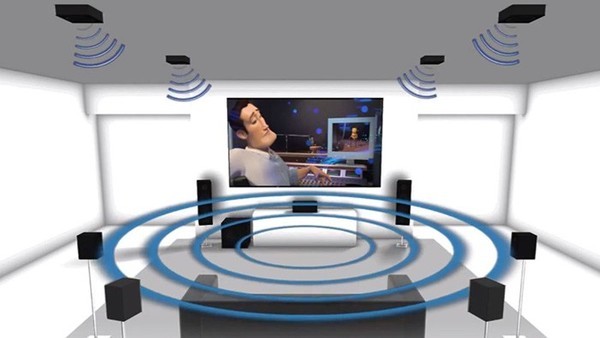

De bioscoop zal (in eerste instantie) werken als 7.2.4 systeem met zeven luidsprekers rondom, twee subwoofers en vier plafondluidsprekers
Betonnen bak
De ruimte waar de bioscoop in moet komen is een betonnen kelderbak met afmetingen van 6,9 bij 4,2 meter en met een hoogte van 2,6 meter. Achterin de ruimte bevindt zich een trap die omhoog naar de begane grond leidt, verder is de kelderbak helemaal leeg. Bij aanvang van het project is de akoestiek daarom bijzonder slecht: het harde beton zorgt voor een vervelende echo die de ruimte hol laat klinken en het moeilijk maakt om geluiden te lokaliseren. Dat moet dus opgelost worden. Uitdaging bij de bouw is dat het vanwege garantie op waterdichtheid van de kelderbak niet mogelijk is te boren in de wanden of de vloer ervan, maar in het betonnen plafond mag gelukkig wel geboord worden. Dat betekent dus dat alles wat we aan de wanden willen monteren, verlijmd moet worden.

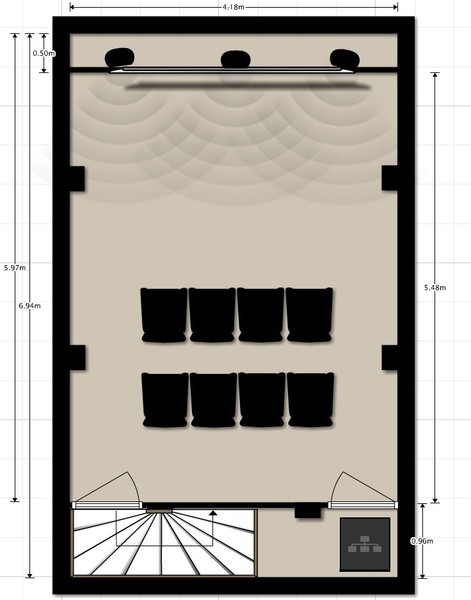

De beoogde plattegrond van de thuisbioscoop
Het plan is om een bioscoop te maken waarbij met een projector een beeld van circa drie meter breed wordt geprojecteerd op de korte wand tegenover de trap. In de ruimte komen twee rijen van drie of vier stoelen en de bioscoop wordt voorzien van een Dolby Atmos en DTS:X geschikte geluidsinstallatie met drie luidsprekers aan de voorzijde, twee front-high luidsprekers, vier zij-surround luidsprekers, twee achter-surround luidsprekers, vier plafondluidsprekers en twee subwoofers. Wie heeft meegeteld weet dat we daarmee uitkomen op een 9.2.6 opstelling, ofwel vijftien normale luidsprekers en twee subwoofers. Op het moment van schrijven zijn er nog geen (betaalbare) surroundversterkers beschikbaar die zoveel kanalen kunnen aansturen en in eerste instantie is het dan ook de bedoeling om de installatie in 7.2.4 modus te gebruiken, met zeven luidsprekers rondom, twee subwoofers en vier hoogte-kanalen. De extra luidsprekers en kabels leggen we echter wel alvast aan, met het oog op eventuele upgrades in de toekomst.
He projectiescherm komt in een frame op een halve meter afstand van de eigenlijke wand, en wordt gemaakt van akoestisch transparante stof. De voorluidsprekers worden achter dit scherm geplaatst. Op die manier komt het geluid - net als in de bioscoop - echt uit het scherm en zijn de luidsprekers bovendien niet zichtbaar. Ook de eerste subwoofer zal een plaats achter het scherm krijgen.
De zij-surroundluidsprekers worden ondergebracht in vier pilaren langs de zijwanden van de ruimte, terwijl de plafondluidsprekers worden weggewerkt in ‘balken’ die van links naar rechts onder het eigenlijke betonnen plafond langs komen te lopen. Deze balken delen het plafond op in drie vakken, waarin we zogenaamde sterrenhemels gaan maken met zeshonderd glasvezel-sterren. Ook langs alle randen van het plafond komen balken, die naadloos aansluiten op de balken waarin de plafondluidsprekers komen.
Aan de achterzijde van de ruimte gaan we direct voor de trap een extra wand bouwen. In deze wand worden de achter-surround luidsprekers ingebouwd, als ook de tweede subwoofer. In de ruimte die achter deze wand ontstaat bouwen we tevens een rack voor alle apparatuur, die dus uit het zicht opgesteld wordt.

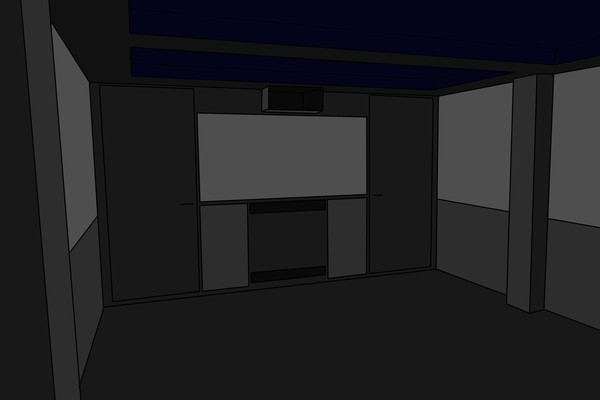

Achterin de ruimte wordt een voorzetwand gebouwd met een deur naar de trap (rechts) en een deur waarachter de apparatuur schuilgaat (links)
