De EZMaker intern

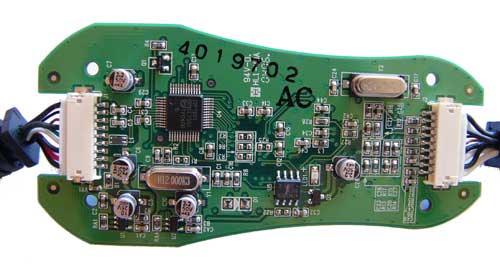

De bovenkant van de printplaat...
Gezien de uiterlijke gelijkenis tussen de EZMaker van Avermedia en de AV-editor van Trust konden we uiteraard de verleiding niet weerstaan om ook even een blik te werpen op de interne componenten van dit product, om te zien of de overeenkomsten zich hier voortzetten.
De Philips ISP1501 chip lijkt alomtegenwoordig.
De behuizing is eenvoudig open te klikken en de onthulde printplaat die we dan aantreffen ziet er beduidend anders uit dan die van de AV-editor. Tenminste, op het eerste gezicht... De EZMaker heeft geen USB-connector geïntegreerd op de printplaat, maar aan beide kanten een interne connector naar de circuits. Aan de bovenkant van de printplaat treffen we slechts één chip aan. Dit blijkt dezelfde Philips ISP1501 te zijn als we al kennen van het concurrerende product. Deze chip regelt de USB 2.0 verbinding.

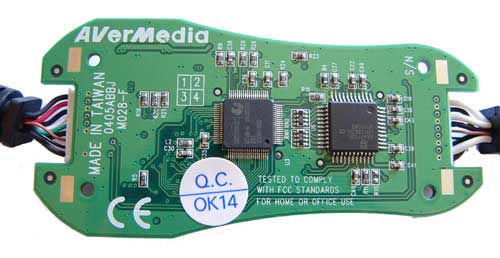

...en de onderkant van de printplaat.
De andere zijde van de printplaat bevat de belangrijkste componenten, twee chips voor respectievelijk de conversie van het analoge signaal en voor het capturen hiervan. De eerste taak wordt gedaan door de Philps SAA7113H, de tweede door de DC1100 chip van Crescentec. Beide kennen we al, inderdaad van het product van Trust:
Chips in detail: links de Crescentec DC1100, rechts de Philips SAA7113H.
Het is natuurlijk niet zo vreemd om te constateren dat fabrikanten van soortgelijke producten identieke componenten gebruiken. De layout van de printplaat van de EZMaker is verder in ieder geval op het oog totaal anders dan die van de AV-editor. In welke mate dit van invloed is op prestaties en/of kwaliteit van het eindproduct blijft nog even de vraag.
