MSI P4N Diamond

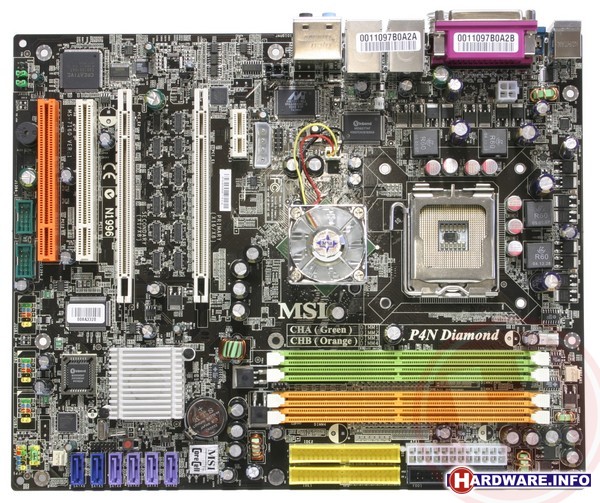

MSI's nForce 4 SLI Intel Edition moederbord draagt de hippe naam P4N Diamond. Uniek aan dit moederbord is de automatische SLI-switch, die schakelt tussen de 16-0 of 8-8 verdeling van PCI-Express lanes voor de twee PCI-Express x16 sloten. De automatische switch is uitgevoerd door een flink rijtje schakel-ICs. Helaas heeft MSI door de automatische switch geen mogelijkheid meer om nog een PCI-Express x1 slot tussen de twee videokaarten te plaatsen. Slechts één x1 slot vinden we terug op het moederbord, naast twee normale PCI-sloten. Ook MSI vind het viertal Serial ATA 300 poorten van de nVidia MCP04 South Bridge niet voldoende en breidt het totaal met twee extra Serial ATA 300 poorten uit. De gebruikte Sillicon Image 3132 chip heeft overigens in tegenstelling tot de Promise chip die Gigabyte gebruikt geen extra Parallel ATA kanaal. Dual Gigabit LAN mag ook bij MSI niet ontbreken en hiervoor gebruikt men exact dezelfde chips als Gigabyte: de Marvell Alaska 88E1111 fungeert als verlengstuk voor de Gigabit controller in de nVidia chipset en de tweede poort wordt aangestuurd door een Marvell Yukon 88E8053 chip, aangesloten op een PCI-Express x1 bus. Uniek is de aanwezigheid van een hardwarematige Creative audio-chip. Aangezien de nieuwe nVidia nForce 4 SLI Intel Edition chipset geen ondersteuning biedt voor High Defenition Audio is zo'n hardwarematige DSP meer dan welkom. De Creative CA0106-DAT biedt ondersteuning voor 7.1-kanalen, 24 bit / 96 kHz geluid en EAX 3 effecten binnen games. Vanzelfsprekend is de processorbelasting van deze audiochip een stuk lager dan van een AC97 audio-oplossing. Een losse geluidskaart is dankzij deze chip echt niet meer nodig.

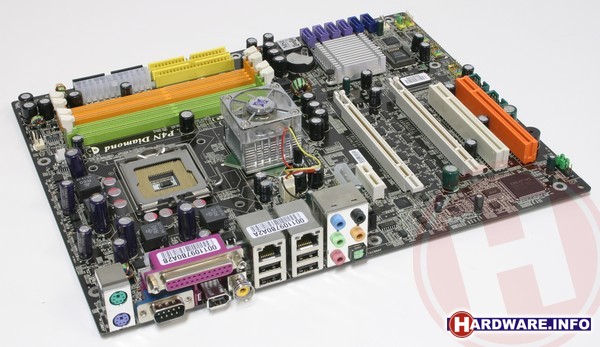

MSI heeft de nForce 4 Intel Edition North Bridge standaard voorzien van actieve koeling. Zoals we op de vorige pagina al schreven wordt de chip érg heet. Onderaan het moederbord vinden we MSI's CoreCell chip, die onder andere hardware monitoring verzorgt. De CoreCell is tevens het hart van MSI's dynamische overklok systeem. Op de lay-out van het moederbord is niets aan te merken en met de donker bruine kleur ziet het bord er ook erg gelikt uit.
